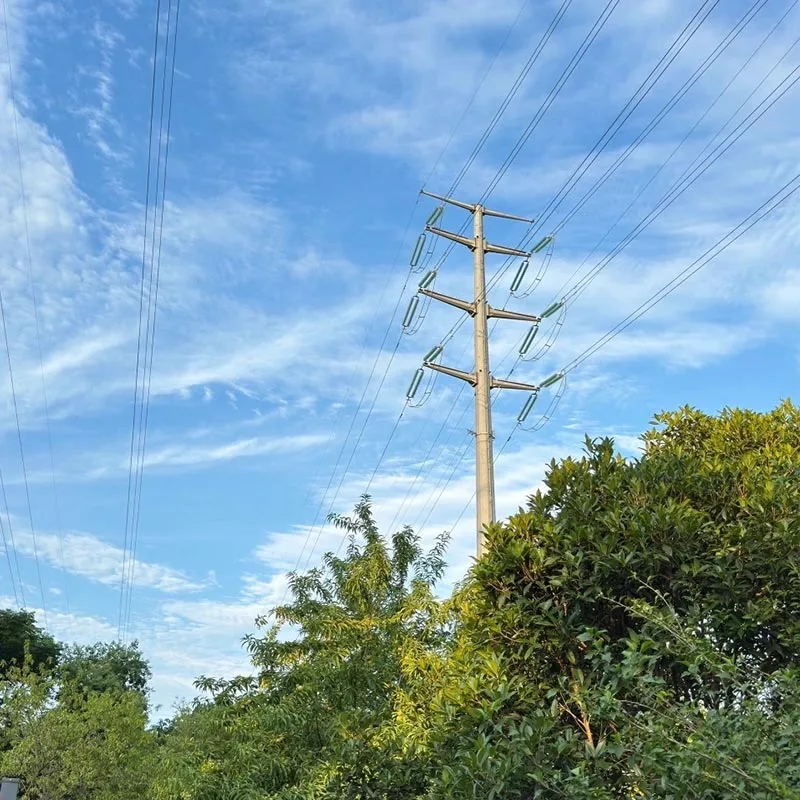

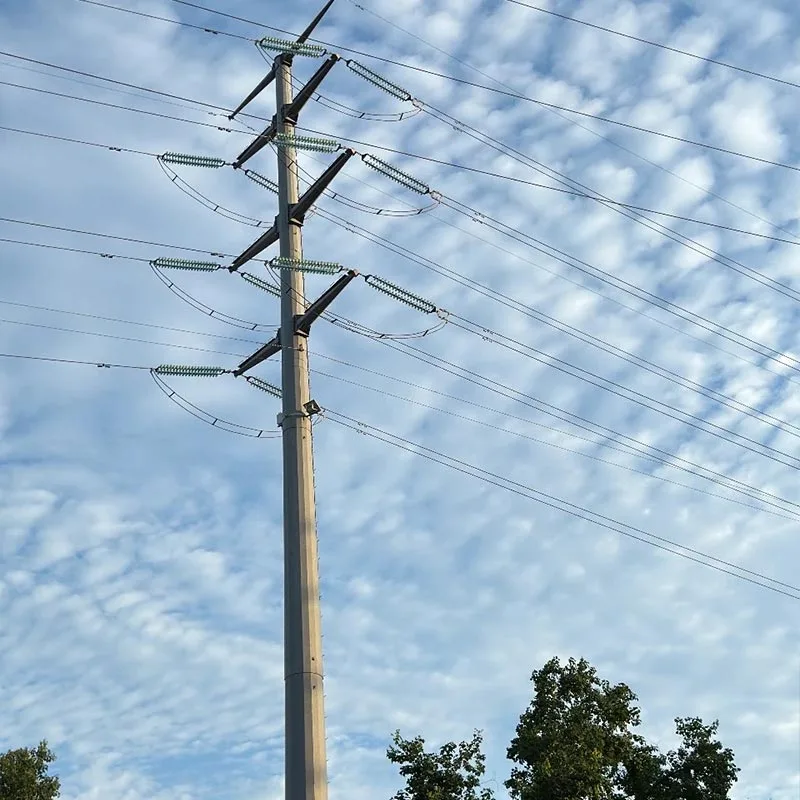

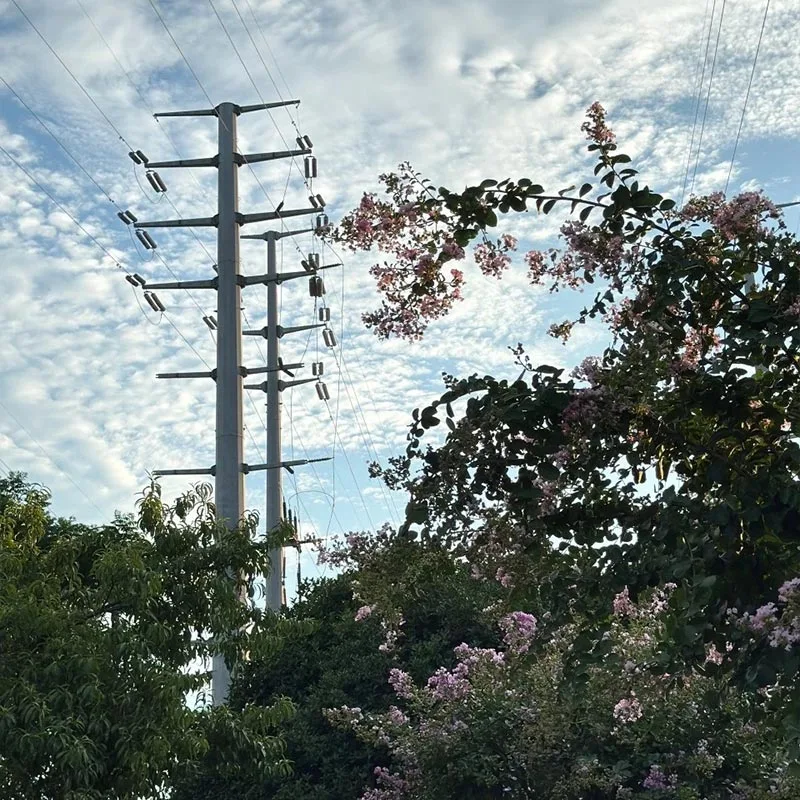

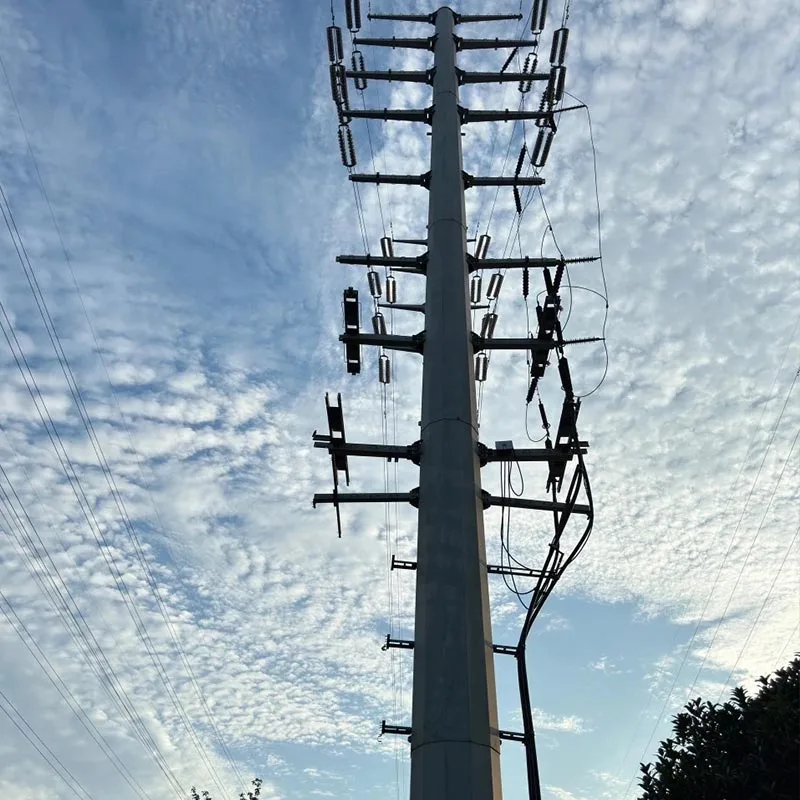

Мырышпен қапталған болаттан жасалған құбырды тасымалдау мұнарасы

Qingdao Anbang New Energy компаниясының мырышталған болат құбырды тасымалдау мұнаралары негіз ретінде Q355B/Q420 жоғары берік болат құбырларын пайдаланады. жалпы ыстық мырыштау процесі арқылы өңделген және конустық/көп жақты құбырлы материал құрылымдар.

Олар тамаша коррозияға төзімділік, құрылымдық тұрақтылық, тиімді орнату, және ықшам жер пайдалану. Өнімдер қалалық электр желілерінде, тауда, жағалауда және өнеркәсіпте кеңінен қолданылады экстремалды ортада ұзақ мерзімді тұрақты қызмет көрсетуге қабілетті ластану аймақтары және негізгі қолдау жабдықтары болып табылады. қазіргі заманғы тасымалдау жобалары.

Өнімнің артықшылықтары

Жоғары төзімділік

Мырышпен қапталған болаттан жасалған құбырлар беру мұнаралары жалпы ыстық суды қабылдайды мырыш қабатының қалыңдығы ≥85мкм, физикалық оқшаулауды да, электрохимиялық қорғауды да құрайтын мырыштау.

Сыртта қызмет ету мерзімі 30 жылдан асады, жағалау аймақтары, жоғары тұзды тұман және өнеркәсіптік аймақтар сияқты қатал орталарға жарамды. ластану.

Тұрақты құрылым

Құбырлы секцияларда кернеудің біркелкі таралуы және жоғары иілу бар қаттылық. Желге төзімділік коэффициенті бұрыштық болат мұнараларға қарағанда 20%-40% төмен.

Күшті 11 деңгейге төтеп бере алады желдер, 8 балдық жер сілкінісі және ауыр мұз жүктемелері, төтенше жағдайларда тамаша тұрақтылық.

Тиімді құрылыс

Фланец болттары бар зауытта дайындалған сегменттелген құрылым қосылыстар үлкен көлемді көтеру жабдығынсыз орнында жылдам жинауға мүмкіндік береді.

Құрылыс уақыты қысқарады 50%, жоба құнын айтарлықтай төмендетеді.

Кең бейімділік

Мырышпен қапталған болат құбырлы трансмиссиялық тіректер жинақы құрылымға ие, үнемдейді дәстүрлі бұрыштық болат мұнаралармен салыстырғанда шамамен 50% жер.

Тар қалалық учаскелерге, тауларға, жағалауға қолайлы аумақтар және 5-тен 150 метрге дейінгі биіктікте реттелетін басқа да күрделі рельефтер.

Сенімді сапа

Беріктігі жоғары болаттан жасалған өндіріс ұлттық стандарттарға сәйкес келеді GB 50545 және DL/T 5154 сияқты, дәнекерлеуді тексеруді және мырыш қабатын сынауды қоса алғанда, толық процесс сапасын бақылау. Толық білікті, тұрақты өнімділік.

Модельді қалай таңдауға болады

Кернеу деңгейі бойынша таңдаңыз

10кВ–35кВ: Биіктігі 15–30м, қабырғасының қалыңдығы 6–10мм, жарамды бір тізбекті мырышталған болаттан жасалған беріліс мұнараларын пайдаланыңыз. қалалық және саябақ төмен вольтты желілерге арналған.

110кВ–220кВ: Биіктігі 30–60 м, қабырға қалыңдығы екі тізбекті / көп тізбекті мырышталған болаттан жасалған беріліс мұнараларын пайдаланыңыз. 10–16 мм, орташа және жоғары вольтты беру қажеттіліктерін қанағаттандырады.

500кВ және одан жоғары: Биіктігі 60–150 м, қабырға қалыңдығы, ультра жоғары вольтты мырышталған болаттан жасалған арнайы трансмиссия мұнараларын пайдаланыңыз. 16–20 мм, ұзақ қашықтыққа, өте ұзақ қашықтыққа жіберуге жарамды.

Қоршаған орта жағдайларына сәйкес таңдау

Жағалау / жоғары коррозия аймақтары: Мырыш қосылған жоғары коррозияға төзімді мырышталған болаттан жасалған беріліс мұнараларын таңдаңыз Тұзға төзімділікті арттыру үшін ≥100мкм жабу.

Қатты жел/сейсмикалық аймақтар: Желді жақсарту үшін күшейтілген құрылымдарды таңдаңыз, көлденең қима мен қабырға қалыңдығын оңтайландырыңыз және жер сілкінісіне төзімділік.

Таулы/Күрделі жер бедері: Орналастыру үшін жеңіл, тар негізді мырышталған болаттан жасалған беріліс мұнараларын таңдаңыз. тасымалдау және орнату шарттары.

Функционалдық мақсаттарға сәйкес таңдау

Тікелей мұнаралар: Тік және көлденең жел жүктемелерін көтеретін желінің түзу учаскелері үшін қолданылады.

Кернеу / Бұрыш мұнаралары: Сызықтың бағытын өзгерту және кернеуді түрлендіру, теңдестірілмеген кернеуді көтеру үшін қолданылады.

Терминал / Өтпелі мұнаралар: Жолдың басы/соңы үшін және өзендерді немесе жолдарды кесіп өту үшін пайдаланылады, жоғарырақ талап жүк көтергіштігі.

Біздің қызметтер

Арнайы дизайн: Біздің кәсіби командамыз мырышталған болат құбырлар беру мұнараларына арналған жеке дизайнды ұсынады кернеу деңгейіне, жер бедері мен ауа райы жағдайларына негізделген, әртүрлі жобалардың қажеттіліктерін қанағаттандыру.

Толық технологиялық интеллектуалды өндіріс: CNC кесумен, автоматты дәнекерлеумен жабдықталған заманауи зауытымызбен, және ыстық мырыштау өндіріс желілері, біз шикізаттан дайын болғанға дейін сапаны толық бақылауға қол жеткіземіз айына 5000 тоннадан асатын өнім.

Бір терезе арқылы жеткізу: Біз кешенді қызметтерді ұсынамыз, соның ішінде өндіріс, тасымалдау, орнату бойынша нұсқаулық, және техникалық оқыту, жобаны тиімді жүзеге асыруды қамтамасыз ету.

Сатудан кейінгі кепілдік: Біз 15 жылдық кепілдікті, 24 сағаттық техникалық жауапты және тұрақты тексеруді және қызмет көрсету оның қызмет ету циклі бойына өнім мәселелерін шешуге арналған.

Қолдану бойынша сақтық шаралары

Орнату алдында мырышталған болаттан жасалған трансмиссия мұнарасының тақтайшасының сызбаға сәйкес келетінін тексеріңіз параметрлерін және мұнара корпусының, фланецтердің және болттардың деформация немесе зақымданбағанын тексеріп, барлығын қамтамасыз етіңіз. аксессуарлар толық.

Мырышпен қапталған жабынды сызып алмау үшін көтеру үшін нейлон арқандарын пайдаланыңыз; орнату кезіндегі тік ауытқу ≤1/1000 болуы керек және сенімді қосылымды қамтамасыз ету үшін фланецті болттарды бұрау моментіне сәйкес бұрау керек.

Мұнара іргетасы ендірілген анкерлік болттары және жерге тұйықталуы бар C30 бетонды тәуелсіз негізді пайдалануы керек. кедергі ≤10Ω болуы керек. Жерге қосу жүйесінің тиімділігін үнемі тексеріп отырыңыз.

Мырышпен қапталған болаттан жасалған трансмиссия мұнарасының бетіне дәнекерлеуге немесе кесуге қатаң тыйым салынады. Егер өзгерту қажет болса, оны коррозиядан қорғау үшін ыстық мырышпен қайта жағу керек.

Мырыш жабынының тұтастығын, болттардың тығыздығын және құрылымдық деформацияны жүйелі түрде тексеріңіз; жылы жағалаудағы/коррозиясы жоғары аймақтарды әр алты ай сайын тексеріп, зақымдалған мырыш жабындысын дереу жөндеңіз.

Кәсіби емес қызметкерлерге мырышталған болаттан жасалған трансмиссия мұнарасына шығуға қатаң тыйым салынады. Ескерту Қауіпсіз арақашықтықты сақтай отырып, мұнараның айналасына «Жоғары кернеу қаупі, алыс ұстаңыз» сияқты белгілерді қою керек.
