Қытайдағы берік тангенс мұнарасы зауыты

Әуе желілерінің магистральдық типті мұнарасы ретінде тікелей желі мұнарасы желідегі электр беру мұнараларының жалпы санының 80%-дан астамын құрайды. Бұл электр желісінің инфрақұрылымында, жаңа энергия станциясын беруде және қалалық-ауылдық электр желілерін жаңарту жобаларында кеңінен қолданылатын негізгі мұнара түрі.

Циндао Анбанг жаңа энергиясы, Шаньдун болат құрылымын өндіру базасына және ұлттық жоғары технологиялық кәсіпорынның технологиялық жинақтауына сүйене отырып, бүкіл беріліс болат құрылымы өнеркәсіп тізбегін зерттеу және өндірумен терең айналысады.

Біздің зауыт 35кВ, 110кВ, 220кВ және 330кВ негізгі беру шарттарын қамтитын, Ган тәрізді, бокал тәрізді, үкі тәрізді және қошқар мүйіз тәрізді конструкциялар сияқты мұнаралардың барлық түрлерін қамтитын түзу сызықты бұрышты болат мұнара өнімдерінің толық кернеу деңгейіндегі сериясын әзірледі.

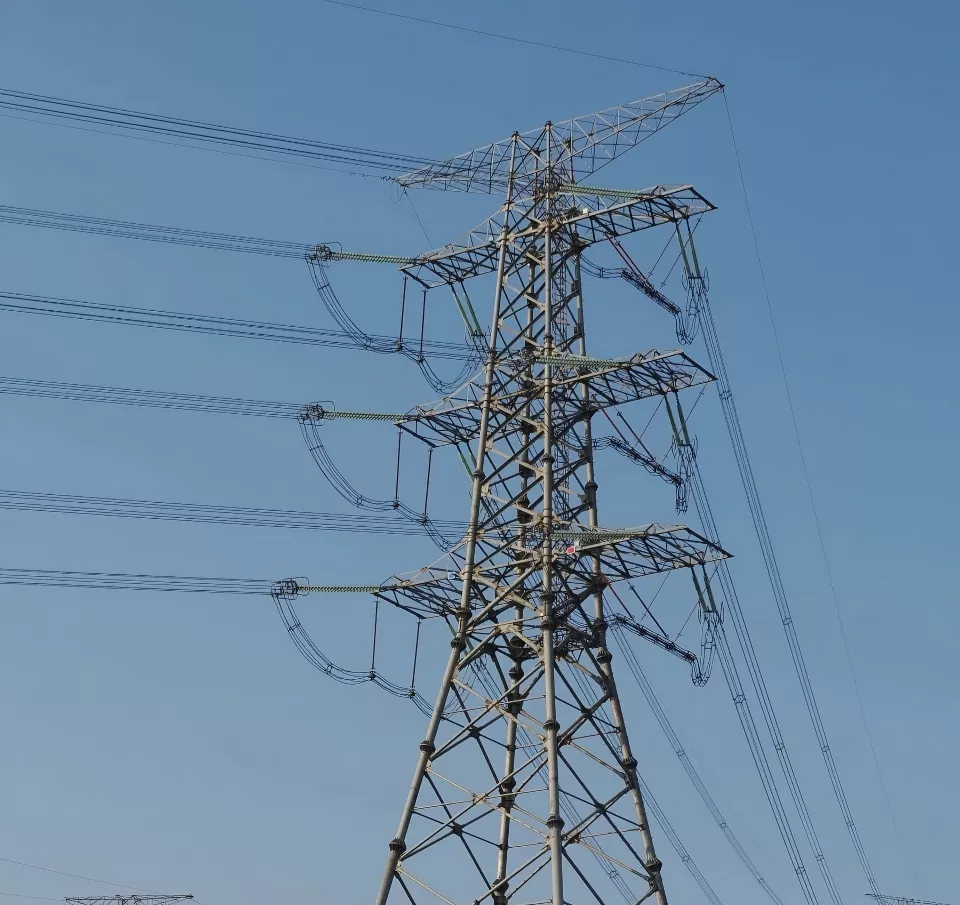

Tangent Tower дегеніміз не?

Anbang Tangent Towers тек қана өткізгіштер мен жерге тұйықтау сымдарының салмағын, мұз жүктемелерін және көлденең жел жүктемелерін көтеретін, сызықтардың бойлық кернеуі мен бұрыштық кернеуіне шыдамай, тікелей трансмиссиялық бөліктерге арналған эксклюзивті жүк көтергіш құрылымдар ретінде орналастырылған.

Жеңіл ферманың механикалық дизайнына, ауа-райына төзімді коррозияға қарсы, нақты құрылымды оңтайландыруға және ыңғайлы құрылыс пен техникалық қызмет көрсетуге назар аудара отырып, олар жазықтар, төбелер, таулар, жағалаудағы ылғалдылығы жоғары және тұзды орталар және жаңа энергетикалық парктер сияқты әртүрлі инфрақұрылымдық сценарийлерге бейімделеді.

Олар бір мезгілде фотоэлектрлік және жел энергиясын жеткізу, қала-ауылдық желіні трансформациялау және провинция аралық электр желілерін құру бойынша жоба талаптарына жауап беретін, жаңа энергия тасымалдаушы желілерінің негізгі жүк көтеретін негізгі құрамдас бөлігі ретінде қызмет ететін, ұзақ қашықтыққа тасымалдау дәліздері үшін тұрақты, ұзақ мерзімді және үнемді болат құрылымды қолдау жүйесін қамтамасыз етеді.

Біздің толық сериялы мұнара спецификация жүйесі

1. Төмен вольтты дәстүрлі сериялар (35кВ/110кВ)

Негізінен жоғарыда аталған Z-тәрізді және жеңілдетілген құрғақ типтегі мұнаралар, төмен және жеңіл мұнара корпустары, шағын іргетас ізі, қалалық және ауылдық тарату желілеріне, поселкелік электр тарату желілеріне және жақын маңдағы шағын электр желісіне қосылған жаңа энергетикалық жобаларға жарамды.

2. Жоғары вольтты магистральдық сериялар (220кВ/330кВ)

Стандартты құрғақ типтегі және шыныаяқ тәрізді түзу мұнаралар, оңтайландырылған көлденең аралық және оқшаулауды үйлестіру қашықтығы, электр желісінің негізгі электр беру желілеріне, аймақаралық магистральдық желілерге және ірі жел және күн электр станцияларының шығыс желілеріне жарамды қаттылықтың жеткілікті артықшылығы.

3. Шағын мамандандырылған сериялар

Жер ресурстары шектеулі аумақтардағы, жақын маңдағы тұрғын аудандардағы және шектеулі экологиялық дәліздердегі жобаларға жарамды тар негізді ықшам түзу мұнаралар, мұнара тамырының аралығын және дәліздің ізін азайтады; сонымен қатар шағын бұрыштық және кішігірім бұрылыс жағдайларымен үйлесімді, сызық орналасуында икемділікті арттырады.

4. Жалпы құрылымдық параметрлер

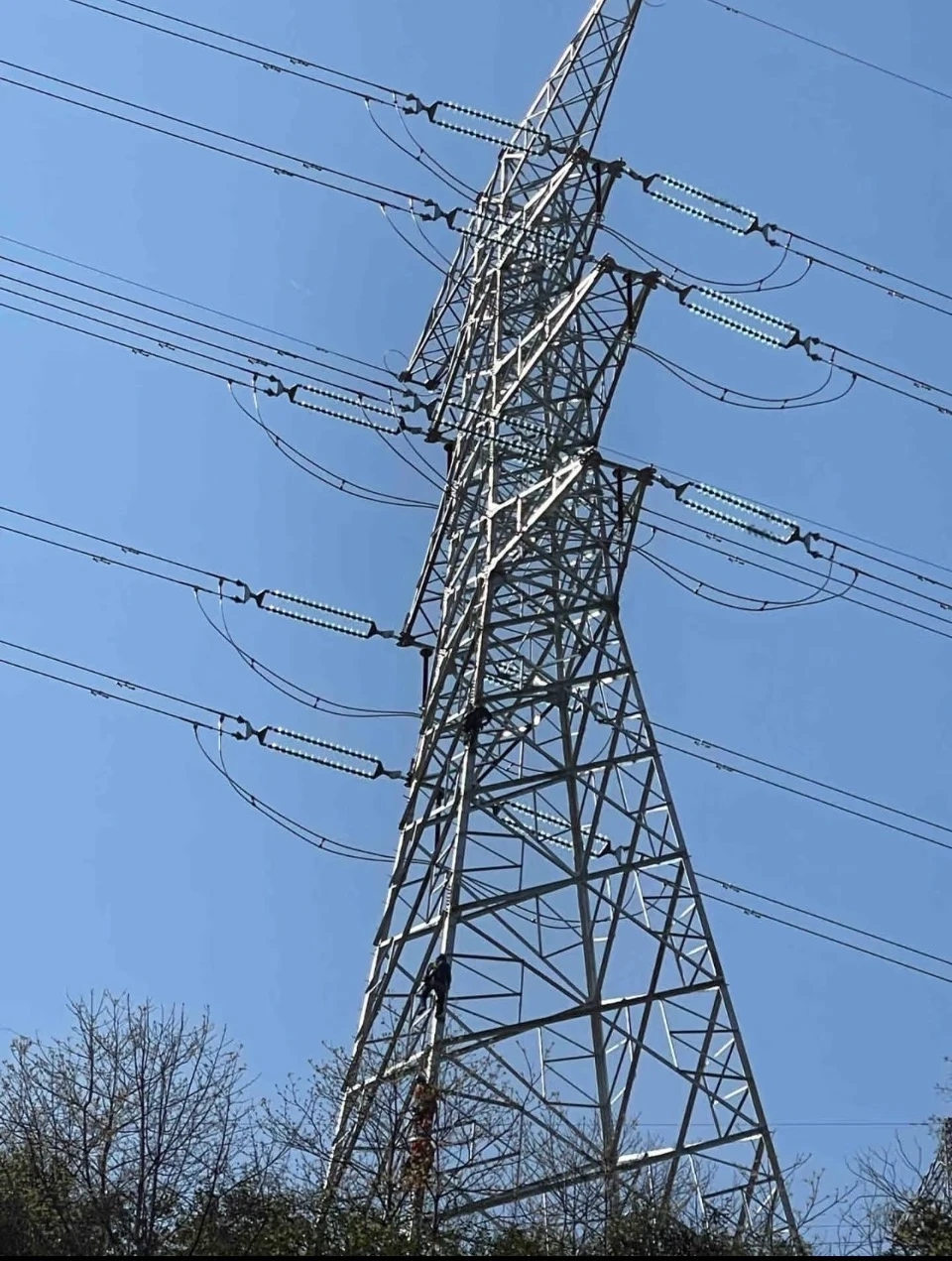

Негізгі материалдар - Q345B және Q420 жоғары беріктігі төмен легирленген болат, толық мұнара болттарымен құрастырылған ферма құрылымы, трапеция тәрізді конустық мұнара корпусының дизайны, мұнара биіктігі 18 м-ден 75 м-ге дейін, әдеттегі аралық ұзындығы 80 м-ден 400 м-ге дейін жарамды, техникалық сипаттамаларға және стандартты талаптарға сәйкес келетін GB505 DL/T болат құрылымының өндіріс және өндіріс стандарттары.

Негізгі өнімнің артықшылықтары

(1) Құрылымдық оңтайландыру

Ақырлы элементтер құрылымын модельдеу және талдау технологиясына сүйене отырып, мұнара корпусының көлденең қимасы, көлбеу материал орналасуы және бірлескен кернеуі дәстүрлі артық материал дизайнынан бас тартып, бүкіл аймақта оңтайландырылған.

Желге төзімділіктің, жер сілкінісіне төзімділіктің және мұз жамылғысының ұлттық жүктеме талаптарын қанағаттандыру жағдайында мұнара корпусының өзіндік салмағы 12% ~ 18% оңтайландырылған, ферма күшін беру жолы анық және ауытқуды басқару дәлдігі саланың орташа деңгейінен жақсы.

Іргетастың түбірінің ашылуы кішірек, жер жұмыстарының көлемі мен бетон шығыны бір уақытта азаяды, бұл жобалық жерді сатып алу мен азаматтық құрылыс шығындарын айтарлықтай азайтады және құрылымдық қауіпсіздік артықшылығы, материалды пайдалану деңгейі мен жоба құны арасындағы оңтайлы теңгерімге қол жеткізеді.

(2) Коррозияға төзімді

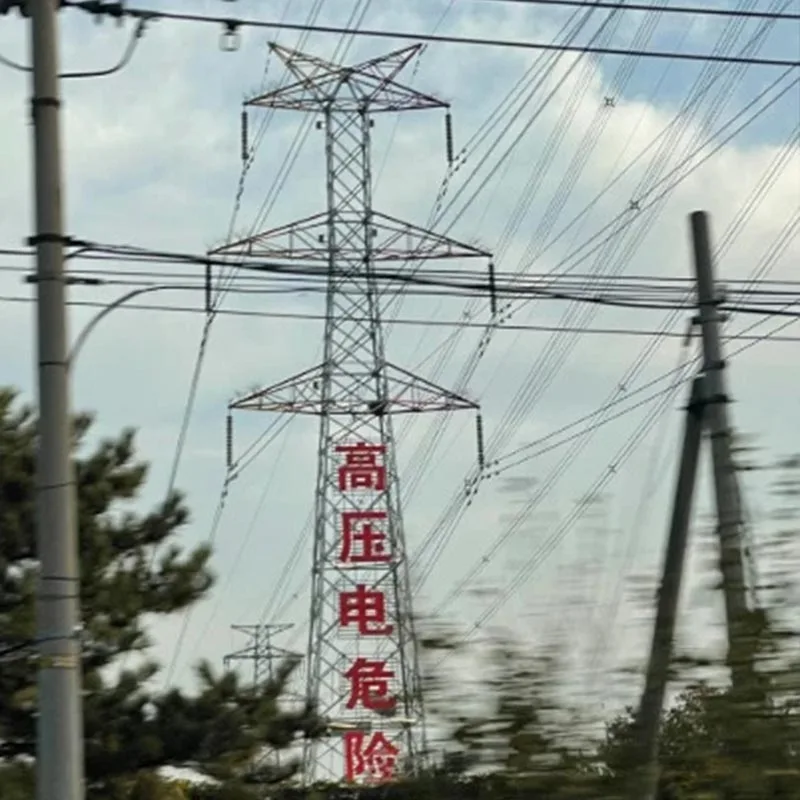

Anbang ұлттық стандартты ыстық мырыштау процесін қабылдайды.

Болат бүкіл аумаққа батырылады, ал мырыш қабатының қалыңдығы біркелкі және тұрақты ≥ 85μm, пассивация және герметикалық өңдеумен біріктіріліп, жағалаудағы тұзды шашыратуға, өнеркәсіптік қышқыл мен сілтіге, ылғалды конденсацияға, жаңбырға, қарға және мұздату-ерітуге және басқа да экологиялық коррозияға қарсы тұру үшін.

Өнімнің дизайнының негізгі қызмет ету мерзімі 50 жыл, ал коррозияға қарсы қабат сыртқы қызмет көрсету кезінде баяу ыдырайды, бұл кейінірек бояуды жөндеу және тотты кетіру операциясы мен техникалық қызмет көрсету жиілігін айтарлықтай төмендетеді, бүкіл өмірлік циклдің пайдалану және техникалық қызмет көрсету құнын төмендетеді және Шаньдун жағалауы, ішкі жоғары ылғалдылық, солтүстіктегі қатты суық пен мұз сияқты күрделі аймақтық ортаға бейімделеді.

(3) Өздігінен әзірленген қауіпсіздік патентінің құрылымы

Anbang New Energy компаниясының қайта өңдеуге болатын өрмелеуге қарсы патенттелген құрылымымен жабдықталған мұнара автоматты түрде қайта өңделетін және күнделікті бос тұрғанда жасырылатын, қажетсіз персоналдың ережелерді бұза отырып, көтерілуіне жол бермейтін тартылатын кіру педальымен жабдықталған.

Жоғары биіктіктегі жұмыстарды және қоғамдық қауіпсіздікті бақылауды, қорғаныссыз және көтерілуге ​​оңай дәстүрлі мұнаралардың қауіпсіздік саңылауларын толтыруды және электр желілерінің қауіпсіздігін стандарттау талаптарына жауап беруді ескере отырып, тек кәсіби пайдалану және техникалық қызмет көрсету персоналы ғана техникалық қызмет көрсету арнасының құлпын аша және кеңейте алады.

(4) Құрастырылған модульдік өндіріс

Бүкіл мұнара құрамдастарының зауыты тазартуды, тесуді және алдын ала құрастыруды стандарттайды және барлық болт саңылаулары дәл сәйкестендіріледі, сонымен қатар учаскеде қайталама кесу мен дәнекерлеудің қажеті жоқ, сонымен қатар таза болттарды біріктіру және құрастыру қажет.

Құрамдас бөліктердің жеңіл бөлінуі, жолды тасымалдау проблемасы жоқ және таулы жол учаскелерін ыңғайлы ауыстыру.

Жеңілдетілген орнату процесі, қысқартылған биіктіктегі жұмыс уақыты және синхронды түрде қысқартылған құрылыс жұмыс күші мен құрылыс кезеңінің шығындары, апаттық электр желісін жөндеу және пакеттік инфрақұрылымды жедел жобалар үшін қолайлы, ыңғайлы бөлшектеу және модификациялау және құрамдас бөліктерді ауыстыру және қайта пайдаланудың екінші мәні бар.

(5) Орталардың кең ауқымына бейімделу

Құрылымдық дизайн жер сілкінісіне төзімділіктің 8 деңгейін, желге төзімділіктің 12 деңгейін және мұзды жабудың ауыр жағдайларын қамтиды.

Қатты суық және төмен температуралы орталарда болаттың қаттылығы төмендемейді, ал жағалаудағы тұзды орталардың құрылымдық көрсеткіштері тұрақты.

Іргетас пішіні қазылған іргетастарға, плиталық іргетастарға және терең емес жерленген сатылы іргетастарға икемді түрде бейімделген, балшықтардың, беткейлердің, таулардың және жазықтықтардың көп геологиясына жарамды, учаскені ауқымды түрлендірусіз.

Ол жаңа энергия станцияларының перифериялық беріліс дәліздері және шалғай таулы аймақтардағы желілік желілер сияқты стандартты емес сценарийлер үшін қолайлы.

(6) Сапаны бақылаудың бүкіл тізбегі

Ұлттық жоғары технологиялық кәсіпорын ретінде Anbang болат зауытын қайта тексеру, саңылаулардың дәлдігін сынау, дәнекерлеу ақауларын анықтау, мырышталған қабатты сынау және жүктемені модельдеу сынағы үшін толық технологиялық сапаны тексеру жүйесін құрды.

Мемлекеттік желі мен Қытайдың оңтүстік электр желісінің өндіріс стандарттарын қатаң түрде салыстыру, құрамдас бөліктердің күшті өзара алмасуы және желілердің сериялық тұрғызылуының дәйектілігін қамтамасыз ету үшін сериялық жеткізу өлшемдерінде нөлдік ауытқу.

Қолдану сценарийлері

Мемлекеттік желі және жергілікті электр желісінің жоғары вольтты/төмен вольтты магистральдық тікелей тарату арнасы;

Фотоэлектр станциялары мен жел электр станциялары жаңа энергия қуатын арнайы желілерге жібереді;

Қалалық және ауылдық электр желілерін жаңарту, ауылдық желіні өзгерту және индустриялық парктердегі ішкі электрмен жабдықтау желілерін жаңарту;

Таулы таулар, жағалау жағалаулары және экологиялық қорықтар сияқты шектеулі дәліздерде электр қуатын беру жобалары;

Толық беріліс жүйесін құру үшін ұзақ қашықтыққа түзу сызықтардың пакеттік желісі және кернеуге төзімді тіректерді қолдау.

Кәсіпорынды қолдау қызметтері

Циндао Анбанг жаңа энергиясыБір терезеден толық тізбекті шешімдерді ұсынады, ерте линияны зерттеуден, мұнара түріне бейімделген дизайннан, сызбаны терең тексеруден, зауыттық жаппай өндіріс пен өндіріске, көлік құралдарын логистикалық таратуға, орнында орнатуға техникалық нұсқаулыққа және кейінірек пайдалану мен техникалық қызмет көрсетуге дейін біріктірілген қызметтер.

Біз шетелге экспортты теңшеуді, стандартты емес параметрлерді жекелендірілген зерттеулерді және әзірлеуді қолдаймыз, Цзяочжоу интеллектуалды өндірістік индустриалды паркінің өндірістік қуаттылық артықшылықтарына сүйенеміз, кең ауқымды жылдам жеткізуді қамтамасыз етеміз және тұрақты өндірістік қуат, қатты сапалы және толық цикл қызметі бар отандық және шетелдік энергетикалық инфрақұрылым жобаларына сенімді болат құрылымын қамтамасыз етеміз.
