Қосалқы станциялардың қаңқалық құрылымдары қандай?

рамкалық құрылымықосалқы станцияларнегізінен материалдарға, формаларға және қызметтерге қарай жіктеледі. Соңғы жалпыға қолжетімді ақпарат негізінде жалпы түрлері төмендегідей:

Құрылымдық материалдар бойынша жіктеледі

-Болат құрылымының қаңқасы: болат арқалықтар мен бағандардың комбинациясын қолдана отырып, ол жоғары беріктік, жақсы сейсмикалық төзімділік және жылдам құрылыстың артықшылықтарына ие және 500 кВ және одан жоғары кернеулі ультра жоғары вольтты қосалқы станцияларға жарамды.

-Темірбетон конструкциясы: коррозиялық орталарға немесе ландшафтқа сезімтал аймақтарға жарамды бетон мен болат жолақтарды біріктіру арқылы үнемділік пен ұзақ мерзімділік арасындағы теңгерімге қол жеткізу.

-Жинамалы модульдік рамалық құрылым: құрастырмалы статикалық қысымды құбырлар қадаларын, композиттік панельдерді, автоклавты газдалған бетонды қабырға панельдерін және т.б. қолдану, құрылыс орнында көтеру және құрастыру негізгі әдістер болып табылады, құрастыру жылдамдығы 53%, құрылыс мерзімін айтарлықтай қысқартады және ластануды азайтады.

Архитектуралық формасы бойынша жіктеледі

-Портал жақтауы: негізгі тірек шыбықтар мен көлбеу тірек өзектерінен құралған, жабдықты бір қабатты орналастыруға жарамды үшбұрышты тұрақты құрылым.

-π - пішінді құрылым: үш өлшемді тірек көп қабатты жабдықты орналастыру үшін қолайлы көлденең арқалықтар мен бірнеше тірек шыбықтар арқылы жүзеге асырылады.

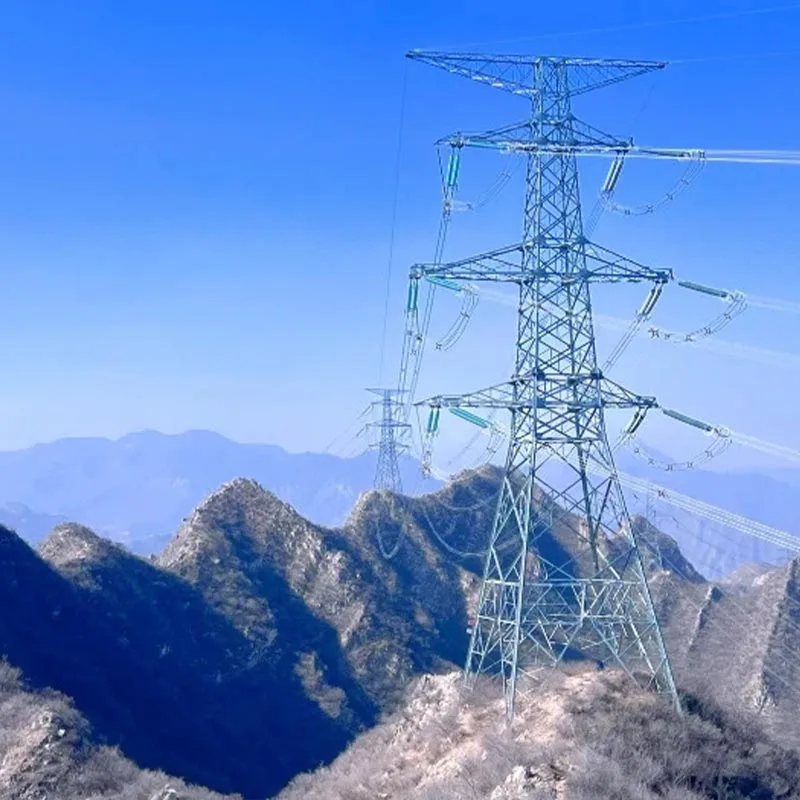

-Тор құрылымы: болаттың төмен тұтынуы және жақсы желге төзімділігі бар, әдетте 750 кВ және одан жоғары сыртқы электр тарату жабдығында қолданылатын жолақтармен жалғанған болат секциялардан, болат құбырлардан және т.б. тұратын тірек жүйесінің құрылымы.

Функция және интеграция деңгейі бойынша жіктеледі

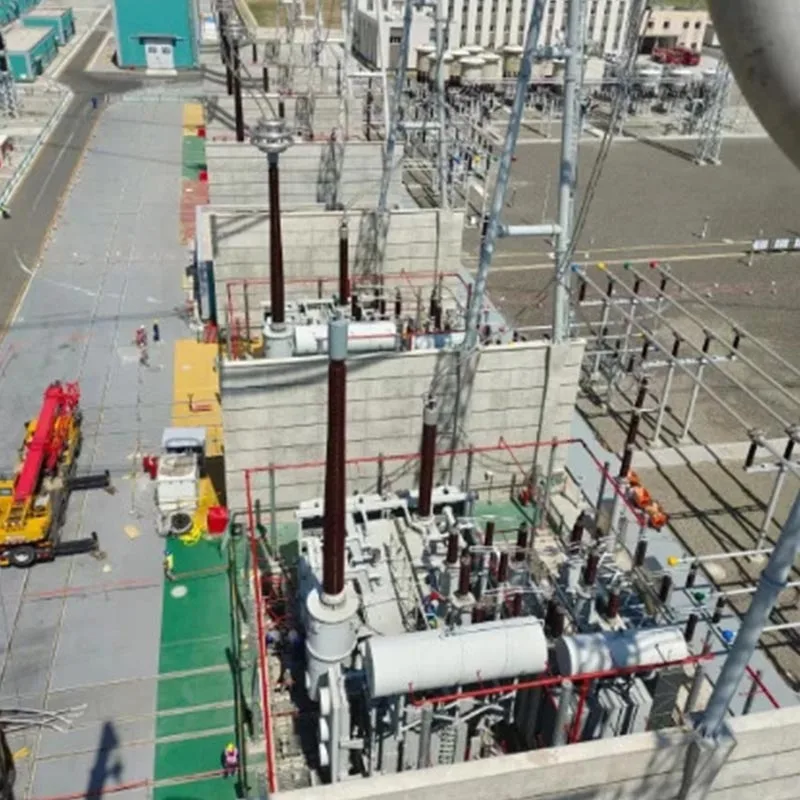

-Кәдімгі қосалқы станцияның қаңқасы: негізгі трансформаторлар, жоғары және төмен кернеулі тарату құрылғылары, басқару және қорғау жабдықтары, сондай-ақ байланыс және бақылау сияқты қосалқы құрылымдар сияқты негізгі құрылымдарды қамтиды.

- Қорап түріқосалқы станция(құрастырылған кабина түрі): жоғары вольтты ажыратқыштарды, трансформаторларды, төмен кернеуді бөлуді және т.б. біріктірілген, еуропалық (торлы/өнім схемасы) және американдық құрылымдарға бөлінген, қалалық тарату желілеріне, өнеркәсіптік және тау-кен кәсіпорындарына және т.б.

-Цифрлық қосалқы станция құрылымы: IEC 61850 стандартына негізделген ол құрылғының интеллектуалды өзара әрекеттесуін және деректерді ортақ пайдалануды қолдайтын технологиялық қабаттың, интервалдық қабаттың және станцияны басқару қабатының үш қабатты архитектурасын қабылдайды.
