Қытай бұрыштық болат транспозиция мұнарасы жеткізуші
Ұлттық жоғары технологиялық кәсіпорындардың және Циндаоның жергілікті толық өнеркәсіптік тізбегінің күшіне сүйене отырып, жоғары вольтты электр жеткізу мұнараларының негізгі жеткізушісі ретінде,Циндао Анбанг жаңа энергиясыжоғары вольтты және аса жоғары вольтты электр жеткізу желілерінің негізгі қажеттіліктеріне назар аудара отырып, жоғары сапалы бұрыштық болаттан жасалған транспозициялық мұнаралардың өнім матрицасын құра отырып, он жылдан астам уақыт бойы күшті болат конструкцияларды интеллектуалды өндіру саласында терең айналысады.
Бұрыштық болат транспозициялық мұнара дегеніміз не?
Бұрыштық болат транспозициялық мұнара - негізгі материал ретінде Q235/Q355 жоғары берік бұрышты болаттан жасалған жоғары вольтты және ультра жоғары вольтты электр жеткізу желілеріне арналған эксклюзивті арнайы мұнара, болтты қосылым арқылы ғарыштық ферма құрылымына жинақталған және негізгі функциясы үш фазалы өткізгіштердің периодтық кеңістіктік позициясын алмасуды жүзеге асыру болып табылады. өткізгіштер.
Кәдімгі бұрыштық болат беріліс мұнараларынан айырмашылығы, оның құрылымдық дизайны сымның ауысуының кеңістіктік бейімделуіне және күш тұрақтылығына көбірек көңіл бөледі және сымның фазалық жағдайын дәл реттей алатын арнайы транспозициялық арматура мен сым бағыттаушы құрылымдарды қосады, осылайша үш фазалы сым бүкіл желіде әртүрлі кеңістіктік позицияларды алады, осылайша үш параметрлік тепе-теңдікті қамтамасыз етеді. сыйымдылық және кедергі.
Жоғары вольтты электр жеткізу желілерінің негізгі арнайы тірек мұнарасы ретінде ол сымды монтаждау, жүк көтергіштік, жел мен жер сілкінісіне төзімділік сияқты негізгі функцияларды орындап қана қоймайды, сонымен қатар генераторларды, трансформаторларды және басқа да энергетикалық жабдықтарды тиімді қорғайды, релелік қорғанысты ақаулардан сақтайды, айналадағы байланыс желілеріне индуктивті кедергілерді азайтады, сондай-ақ қауіпсіздікті, өнімділік пен берілістің тұрақтылығын қамтамасыз етеді.
Гальванизацияланған бұрышты болат транспозициялық мұнараның жіктелуі қандай?
Циндао Анбанг жаңа энергетикалық бұрышты болат транспозициялық мұнарасы кернеу деңгейінің, транспозиция режимінің және құрылымдық түрдің үш негізгі өлшемімен біріктірілген толық санатқа ие, әр серия әмбебаптылық пен ерекше бейімделуді ескере отырып, энергетикалық саланың ұлттық стандартты өндірісін қатаң сақтайды және әртүрлі жоғары вольтты беру жобаларының жеке қажеттіліктеріне дәл сәйкес келеді:
1. Кернеу деңгейі бойынша
Жоғары қысымды бұрышты болат транспозициялық мұнараларды (110кВ-220кВ) және өте жоғары қысымды бұрышты болат транспозициялық мұнараларды (≥330кВ) жабу.
Theжоғары вольтты моделькәдімгі қалааралық тарату және тасымалдау қажеттіліктерін қанағаттандыру үшін индустриялық парктер мен аймақаралық электр жеткізу желілері үшін жарамды.
UHV моделі ферманың тығыздығы мен түйінді мойынтіректерді оңтайландыру үшін құрылымдық арматурамен жасалған және фазаларды дәлірек реттеуге және үш фазалы параметрлердің тепе-теңдігін қамтамасыз етуге мүмкіндік беретін 500 кВ және одан жоғары қалааралық және үлкен қуатты магистральдық электр беру желілері үшін жарамды.
2. Транспозиция арқылы бөлу
Ол екі санатқа бөлінеді: бір мұнаралы транспозиция түрі және екі мұнаралы транспозиция түрі.
Бір мұнаралы транспозиция түрі ықшам дизайнды қабылдайды, жеңілдетілген құрылымы және шағын ізі бар, ол шектеулі желі кеңістігі бар сценарийлер үшін қолайлы және бір мұнарада үш фазалы өткізгіштің транспозициясын аяқтай алады.
Екі мұнаралы транспозиция түрі 500 кВ және одан жоғары UHV желілері үшін ұсынылған схема болып табылады, ол күшті тұрақтылықпен екі мұнараның синергиясы арқылы сымның транспозициясын жүзеге асырады және жоғары жүктеме және алыс қашықтыққа беру сценарийлері үшін жарамды және әдетте әрбір 100 кВ желіде 1-2 транспозициялық мұнаралар жиынтығымен жабдықталған.
3. Құрылымдық түріне қарай бөлінеді
Ол шарап шыны түріндегі бұрыштық болат транспозиция мұнарасы, мысық басы түріндегі бұрыштық болат транспозиция мұнарасы және құрғақ түрдегі бұрыштық болат транспозиция мұнарасы болып бөлінеді.
Шарап шыны түрі сымдарды көлденең орналастыруға бейімделген, ал транспозиция операциясы ыңғайлы, бұл жоғары вольтты желілердің негізгі таңдауы болып табылады.
Мысықтың бас түрі желге және мұзға төзімділікке ие және жағалау және альпілік орталар сияқты күрделі орталарға жарамды сым дизайнының үшбұрышты орналасуын қабылдайды.
Құрғақ типтегі құрылым үлкен қаттылық пен күшті көтеру қабілетіне ие және ауыр жүктемелер мен үлкен аралық транспозиция сценарийлеріне жарамды.
Өнімнің техникалық сипаттамалары
|
Параметр элементтері |
Егжей-тегжейлі сипаттамалар |
|
Негізгі материал |
Q235B, Q355B жоғары берік көміртекті құрылымдық бұрыштық болат |
|
Қолданылатын кернеу деңгейі |
110кВ-1000кВ (Жоғары кернеу: 110кВ-220кВ, УВ: ≥330кВ) |
|
Қолданылатын биіктік |
15м~50м (түрлі транспозиция сценарийлері үшін қолайлы стандартты емес теңшеуді қолдайды) |
|
Бұрыштық болаттың техникалық сипаттамалары |
∠50×5~∠200×20 (кернеу деңгейі мен жүктеме талаптарына сәйкес бейімделген) |
|
Коррозияға қарсы процесс |
Жалпы ыстық мырыштау, мырыш қабатының қалыңдығы ≥85 мкм, түйіндердегі коррозияға қарсы қосымша күшейту |
|
Желге төзімділікті жобалау |
120км/сағ~180км/сағ, сұраныс бойынша теңшеуге және күшейтуге болады |
|
Сейсмикалық нығайту |
8 градустық сейсмикалық қарқындылық, күрделі жұмыс жағдайлары үшін теңшеуге және күшейтуге болады |
|
Транспозиция дәлдігі |
Фазалық бұрышты реттеу дәлдігі ±2°, үш фазалы параметр теңгерімін қамтамасыз етеді |
|
Қосылу әдісі |
Арнайы бекіткіштермен жабдықталған жоғары берік болт қосылымы, қопсытуға және коррозияға қарсы |
|
Іске асыру стандарты |
GB50017 болат конструкциясының коды, DL/T 646 Трансмиссиялық және таратушы болат құбыр конструкцияларын өндіруге арналған техникалық шарттар және т.б. |
Бұрыштық болат транспозициялық мұнараларды қандай сценарийлерде пайдалануға болады?
|
Қолдану сценарийлері |
Негізгі талаптар |
Ұсынылатын өнім сериясы |
Негізгі техникалық мүмкіндіктер |
|
Жоғары вольтты электр жеткізу желілері (қалалық электр желілері, дәлізді ауыстыру) |
Тұрақты құрылым, күшті фазалық транспозиция функциясы, жоғары жел мен мұзға төзімділік, ұзақ қызмет ету мерзімі |
Стандартты бұрышты болат транспозициялық мұнаралар, ауыр бұрышты болат транспозициялық мұнаралар |
Ыстық мырышталған Q235 / Q355 / Q420B бұрышты болат; модульдік болтты жинақтау; өткізгіштерді ауыстыру және фазалық реттілік алмасу үшін арналған; желге төзімділік 11–12 сыныпқа дейін; күшті мұз және қар жүк көтергіштігі. |
|
Қалалық және қала маңындағы электр желілері |
Ықшам орналасу, жерді үнемдеу, сенімді оқшаулауды үйлестіру, оңай орнату |
Орташа биіктіктегі болат транспозициялық мұнаралар, тар негізді болат транспозициялық мұнаралар |
Шектеулі қалалық кеңістік үшін оңтайландырылған мұнара корпусының өлшемі; тұрақты транспозиция өнімділігі; іргетастың төмен құны; жылдам құрылыс және ыңғайлы кейінірек тексеру. |
|
Таулы және таулы аймақтар |
Күрделі рельефке бейімделгіш, жоғары құрылымдық қаттылық, төмен техникалық қызмет көрсету |
Тау түріндегі бұрышты болат транспозициялық мұнаралар, еңіске бейімделген бұрышты болат транспозициялық мұнаралар |
Жоғары берік бұрыштық болат құрылымы; беткейлерде және тегіс емес жерлерде жақсы тұрақтылық; күшті коррозияға төзімділік; тасымалдау қиын шалғай аудандарға жарамды. |
|
Индустриалды және жаңа энергетикалық аймақтар (жел/күн электр станциялары, индустриялық парктер) |
Жоғары жүк сыйымдылығы, дірілге қарсы, шаңға қарсы, теңшеуге болады |
Реттелетін бұрышты болат транспозициялық мұнаралар, ауыр жүкті бұрышты болат транспозициялық мұнаралар |
Толығымен теңшелетін биіктік, кеңістік және транспозиция режимі; жаңа энергетикалық базалардағы жоғары вольтты әуе желілерімен үйлесімді; шаңды және ылғалды ортада күшті төзімділік. |
- View as
Гальванизацияланған бұрышты болат транспозициялық мұнара
Циндао Анбанг жаңа энергетикалық фабрикасы электр беру желілеріне арналған негізгі фазалық ауыспалы құрылғы болып табылатын мырышталған бұрышты болат транспозициялық мұнарасын шеберлік пен адалдықпен ұсынады. Жетілдірілген әскери деңгейдегі өңдеу технологиясына сүйене отырып, ол ультра жоғары вольтты, ұзақ қашықтыққа электр беру желілері үшін арнайы әзірленген ұзақ мерзімді коррозияға төзімділігі бар төтенше тұрақтылықты біріктіреді. Ол үш фазалы теңгерімсіздік мәселесін бір терезеден шешуді ұсынады, отыз жыл бойы электр желісінің қауіпсіз жұмысын қамтамасыз етеді, бұл оны ұлттық деңгейдегі электр желілері жобалары үшін таңдаулы және сенімді таңдау етеді.
Жоғары вольтты бұрышты болат транспозициялық мұнара
Қытайдың Циндао қаласында орналасқан Anbang New Energy - қуатты мүмкіндіктері бар бастапқы зауыт. Дәл өндіріспен ол жоғары вольтты бұрышты болаттан жасалған транспозициялық мұнараларды зерттеуге, жобалауға және ауқымды өндіріске назар аударады, бұл жаһандық ультра жоғары вольтты беру жобалары үшін жоғары өнімді және жоғары сенімді фазалық ауысуды қолдау шешімдерін ұсынады.
Бұрыштық болаттан жасалған қуат беру транспозициялық мұнарасы
Бұрыштық болат электр тасымалдау мұнарасы - бұл жоғары вольтты және ультра жоғары вольтты электр беру желісінде кеңінен қолданылатын арнайы тор түріндегі темір мұнара. Егер сіз сенімді өндіруші мен жеткізушіні іздесеңіз, Anbang таңдаңыз, біз техникалық қолдау көрсете аламыз.

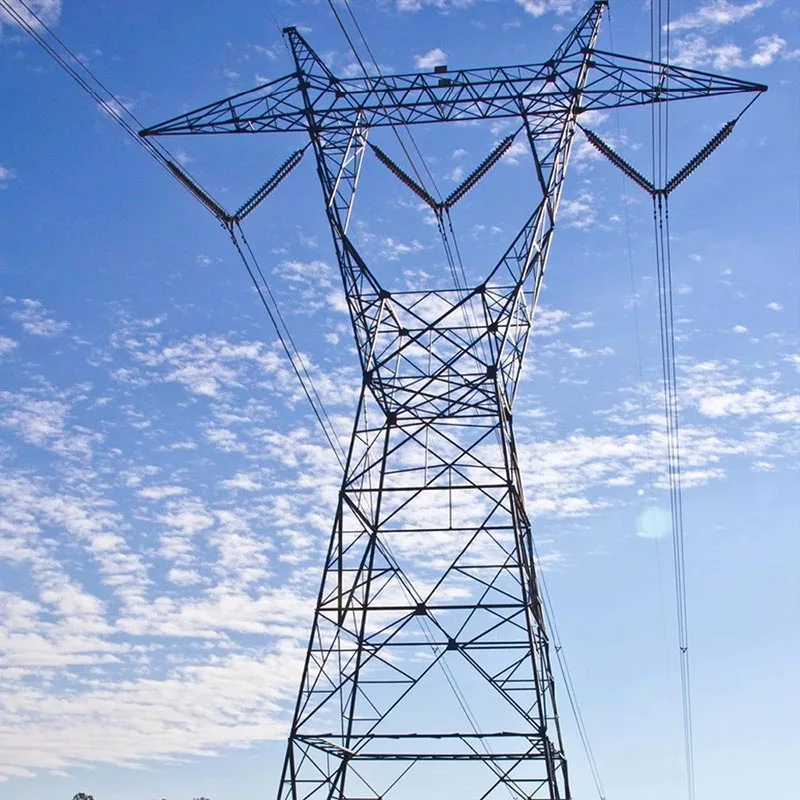

Бұрыштық болат тор транспозиция мұнарасы
Anbang - Angle Steel Lattice Transposition Tower компаниясының кәсіби жеткізушісі, бұл берік өнім жоғары вольтты және аса жоғары вольтты электр беру жобаларында кеңінен қолданылатын, әдетте 110кВ, 220кВ, 330кВ және одан жоғары электр желілеріне қолданылатын мамандандырылған электр жеткізу желісінің құрылымы.

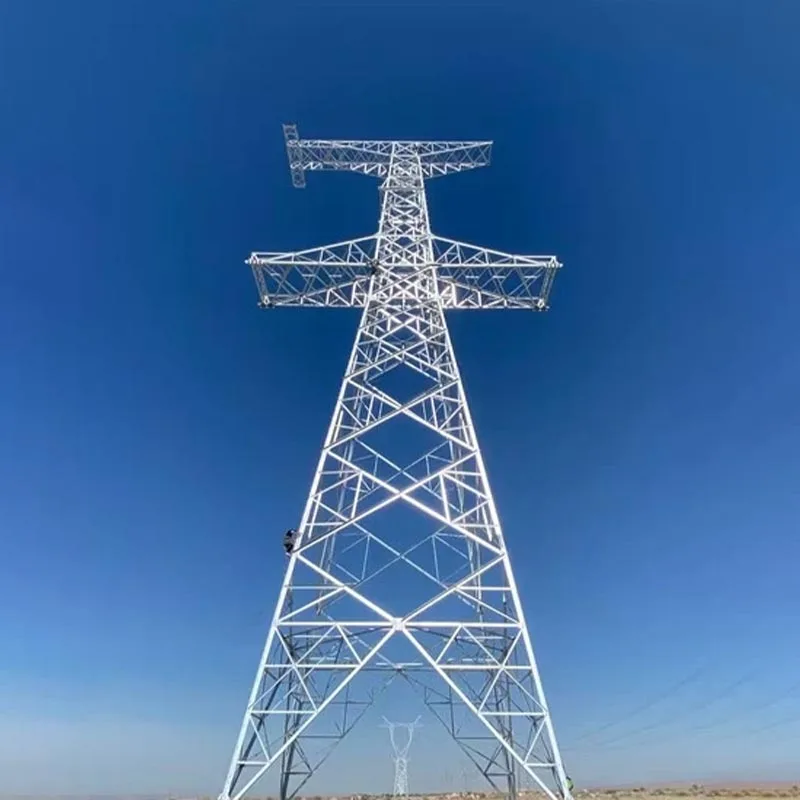

Бұрыштық болат фазалық ауысу мұнарасы
Бұрыштық болаттан жасалған фазалық ауыспалы мұнаралар болтты құрастыру арқылы стандартталған бұрыштық болаттан жасалған жоғары вольтты/өте жоғары вольтты (ЭВВ) айнымалы ток беру желілеріне арналған арнайы торлы құрылымдар болып табылады. Олар кәдімгі бұрыштық болат мұнаралардың механикалық тұрақтылығын үш фазалы өткізгіштерді ауыстырудың негізгі функциясымен біріктіреді. Жобаңыздың кешенді шешімін табу үшін Anbang компаниясына хабарласыңыз.

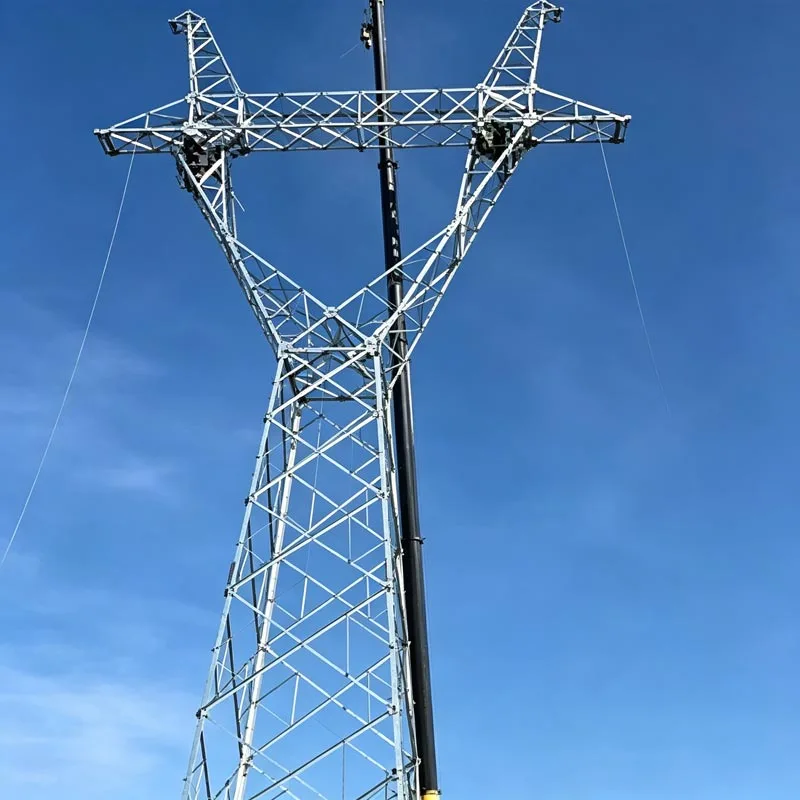

Гальванизацияланған бұрышты болаттан жасалған электр беру мұнарасы
Циндао Анбан зауыты шығарған мырышталған бұрышты болаттан жасалған электр беру мұнаралары электр желілеріндегі әуе электр желілерін қолдау үшін кеңінен қолданылатын торлы болат құрылымдар болып табылады. Ыстықтай илектелген бұрыштық болат бөліктерінен жасалған және ыстық мырышпен қорғалған бұл мұнаралар жоғары механикалық беріктікке, тамаша коррозияға төзімділікке және ұзақ қызмет мерзіміне (әдетте 40-50 жыл) мүмкіндік береді. Олардың ашық торлы дизайны жел жүктемесін азайтады, сонымен бірге құрылымдық тиімділікті арттырады, бұл оларды әртүрлі кернеу деңгейлеріне (10 кВ-тан 800 кВ-қа дейін) және жер жағдайларына қолайлы етеді.
Қытайдағы сенімді Бұрыштық болат транспозициялық мұнара өндіруші және жеткізуші ретінде біздің зауытымыз бар. Сапалы әрі ұзаққа созылатын өнім алғыңыз келсе хабарласыңыз.
