Неліктен кернеу мұнарасы заманауи электр тасымалдау жүйелері үшін маңызды?

1. Кернеу мұнарасы дегеніміз не?

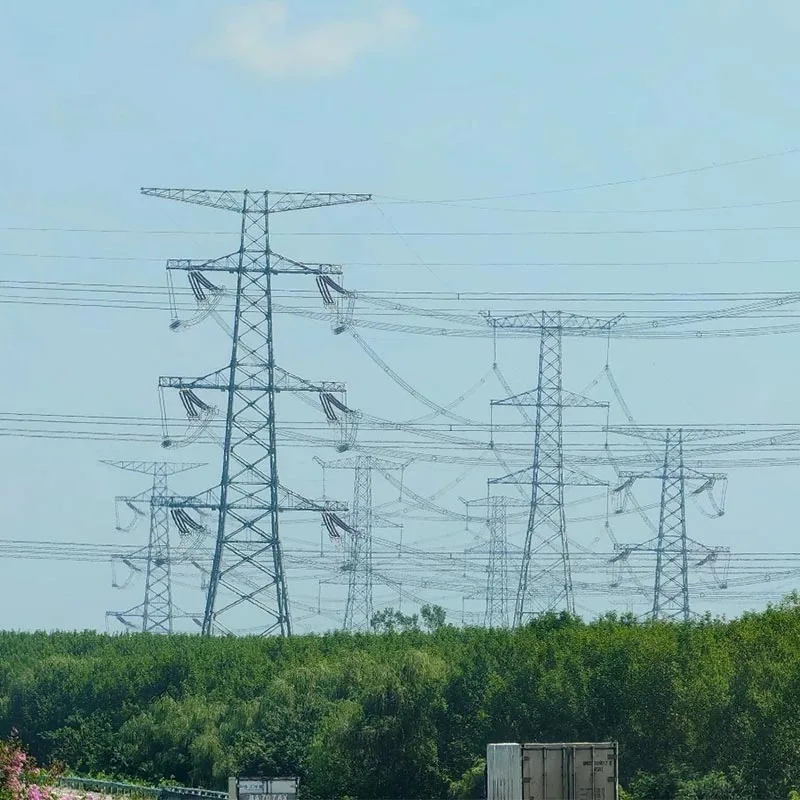

Кернеу мұнарасы – электр беру желілеріндегі өткізгіштердің тартылуынан туындаған жоғары механикалық жүктемелерге төтеп беруге арналған арнайы трансмиссиялық мұнара. Негізінен өткізгіштердің тік салмағын қолдайтын аспалы мұнаралардан айырмашылығы, кернеу мұнаралары желі бағытының өзгеруі, тұйық қосылымдар, өзен өткелдері және таулы жерлер нәтижесінде пайда болатын бойлық күштерді өңдеуге арналған.

Кернеу мұнаралары орта вольтты тарату желілерінен ультра жоғары вольтты электр желілеріне дейінгі электр беру жүйелерінде кеңінен қолданылады. Олардың күшейтілген құрылымдық дизайны қатты жел, қатты мұз жиналуы немесе сейсмикалық белсенділік сияқты экстремалды ауа райы жағдайында да өткізгіш тұрақтылығын сақтауға көмектеседі.

2. Кернеу мұнаралары неліктен маңызды?

Қазіргі заманғы электр инфрақұрылымы тасымалдау сенімділігіне көп тәуелді. Кернеу мұнаралары электр қуатын ұзақ қашықтыққа қауіпсіз тасымалдау үшін қажетті құрылымдық тұтастықты қамтамасыз етеді. Оларсыз электр беру желілері тұрақсыздыққа, өткізгіштің салбырауына және ауа-райының қатты зақымдалуына осал болады.

Бұл мұнаралар электр беру желілері бағытының өзгеруіне немесе қиын ландшафттарға тап болатын аймақтарда әсіресе маңызды. Олар шамадан тыс кернеудің бүкіл желі жүйесі бойынша таралуын болдырмайды және кең тараған үзілістер қаупін азайтады.

• Тор сенімділігін жақсарту
• Өткізгіш қозғалысын азайтыңыз
• Трансмиссия қауіпсіздігін арттыру
• Ұзын аралықты өткелдерді қолдау
• Құрылымның беріктігін арттыру
• Дауыл кезінде қуат үздіксіздігін қорғаңыз

Коммуналдық қызметтерді жеткізушілер берік кернеулі мұнара жүйелеріне көбірек басымдық береді, өйткені инфрақұрылымның тоқтап қалуы айтарлықтай экономикалық шығындарға және жұмыс үзілістеріне әкелуі мүмкін.

3. Кернеу мұнарасы қалай жұмыс істейді?

Кернеу мұнаралары өткізгіштер тудыратын механикалық жүктемелерді теңестіру және оларға қарсы тұру арқылы жұмыс істейді. Мұнара құрылымы электр беру желісінің тұрақтылығын қамтамасыз ете отырып, өткізгіштің керілу күштерін іргетасқа береді.

Электр желісі бағытын өзгерткенде немесе тоқтағанда, өткізгіштер айтарлықтай тарту күштерін көрсетеді. Кернеу мұнаралары осы күштерге төтеп беру үшін күшейтілген көлденең тіректермен, күшті іргетастармен және ауыр болат құрамдастармен арнайы жасалған.

Кернеу мұнараларына бекітілген оқшаулағыш жолдар бойлық кернеуді жақсырақ өңдеу үшін әдетте көлденең немесе V-тәрізді конфигурацияларда орналастырылған. Бұл оқшаулағыштар әдетте тігінен ілінетін аспалы мұнаралардан ерекшеленеді.

4. Кернеу мұнараларының негізгі түрлері қандай?

Әр түрлі беру орталары әртүрлі кернеу мұнарасының конфигурацияларын талап етеді. Инженерлер мұнара түрлерін кернеу деңгейіне, рельефке, аралықтың ұзындығына, қоршаған орта жағдайларына және өткізгіштердің орналасуына байланысты таңдайды.

Кейбір жобалар сонымен қатар икемділік пен инфрақұрылымдық шығындарды азайту үшін аспа мен созу мүмкіндіктерін біріктіретін гибридті мұнара конструкцияларын пайдаланады.

5. Кернеу мұнараларында қандай материалдар қолданылады?

Материалды таңдау мұнараның беріктігіне, коррозияға төзімділігіне, механикалық өнімділігіне және қызмет ету мерзіміне тікелей әсер етеді. Қазіргі заманғы керме мұнараларының көпшілігі ерекше беріктігі мен ауа-райына төзімділігіне байланысты мырышталған болаттан жасалған.

Жалпы материалдарға мыналар жатады:

• Ыстық мырышталған болат
• Ауа райына төзімді құрылымдық болат
• Жоғары берік легірленген болат
• Арнайы қолдануға арналған композициялық материалдар

Гальванизация тіпті жағалаудағы немесе өнеркәсіптік орталарда коррозияны азайтатын қорғаныш мырыш жабынын жасайды. Бұл мұнараның қызмет ету мерзімін едәуір ұзартады.

6. Кернеу мұнаралары қалай жобаланады?

Кернеу мұнарасын жобалау егжей-тегжейлі құрылымдық талдауды және инженерлік есептеулерді қамтиды. Инженерлер электр талаптарын, қоршаған орта жағдайларын, механикалық жүктемелерді және қауіпсіздік стандарттарын ескеруі керек.

Маңызды дизайн факторларына мыналар жатады:

• Жел жүктемесін талдау
• Мұз жүктемесін есептеу
• Сейсмикалық төзімділік
• Өткізгіштердің керілу күштері
• Жерді тазартуға қойылатын талаптар
• Негіздің тұрақтылығы
• Электр оқшаулау қашықтығы

Компьютердің көмегімен құрылымдық модельдеу әдетте өндіріс басталғанға дейін әртүрлі жұмыс жағдайларын имитациялау үшін қолданылады. Бұл инженерлерге материал қалдықтарын азайта отырып, мұнара өнімділігін оңтайландыруға көмектеседі.

7. Кернеу мұнаралары қай жерде жиі қолданылады?

Кернеу мұнаралары дүние жүзіндегі көптеген инфрақұрылымдық жобаларда өте маңызды. Олардың қолданбалары энергияны тасымалдау, жаңартылатын энергияны біріктіру, өнеркәсіптік энергетикалық жүйелер және еларалық коммуналдық желілерге таралады.

Жалпы қолдану аймақтарына мыналар жатады:

• Жоғары вольтты электр беру желілері
• Ультра жоғары вольтты желілік жобалар
• Жел электр станцияларының тарату жүйелері
• Су электр станцияларының қосылымдары
• Өзенаралық трансмиссиялық өткелдер
• Таулы электр желілері
• Өнеркәсіптік электр энергиясын тарату жүйелері

Жаңартылатын энергия жобалары жаһандық ауқымда кеңейіп жатқандықтан, ұзақ мерзімді кернеу мұнараларының шешімдеріне сұраныс тез артып келеді.

8. Кернеу мұнаралары қандай қиындықтарға тап болады?

Күшті дизайнына қарамастан, кернеу мұнаралары уақыт өте келе бірнеше операциялық қиындықтарға тап болады. Қоршаған ортаға әсер ету, механикалық шаршау және инфрақұрылымның ескіруі ұзақ мерзімді өнімділікке әсер етуі мүмкін.

Негізгі қиындықтарға мыналар жатады:

Мұнараның қызмет ету циклі бойына пайдалану сенімділігін сақтау үшін профилактикалық инженерия және тұрақты тексерулер өте маңызды.

9. Орнату қалай орындалады?

Кернеу мұнарасын орнату дәл жоспарлауды және білікті инженерлік командаларды қажет етеді. Процесс алаңды зерттеуден және мұнараны құрастыру алдында негізді дайындаудан басталады.

Әдеттегі орнату қадамдары мыналарды қамтиды:

• Геологиялық учаскені зерттеу
• Іргетас қазу
• Бетон іргетас құрылысы
• Мұнара бөлігін құрастыру
• Кран немесе деррик көтеру
• Болттарды тарту және туралау
• Оқшаулағыш пен өткізгіштерді орнату
• Қорытынды тексеру және сынау

Күрделі жерлерде компоненттерді тиімді тасымалдау үшін тікұшақтар немесе арнайы жүк көтергіш құрал қажет болуы мүмкін.

10. Қандай техникалық қызмет көрсету қажет?

Ұзақ мерзімді құрылымдық өнімділік пен электрлік сенімділікті қамтамасыз ету үшін ағымдағы жөндеу қажет. Техникалық қызмет көрсету бағдарламалары негізгі ақаулар орын алмас бұрын зақымдану белгілерін анықтауға көмектеседі.

Жалпы техникалық қызмет көрсету әрекеттеріне мыналар жатады:

• Көрнекі құрылымдық тексерулер
• Коррозияны бақылау
• Болттарды қатайтуды тексеру
• іргетастарды тексеру
• Оқшаулағышты тазалау және ауыстыру
• Өткізгіштің керілуін тексеру
• Ұшқышсыз әуе инспекциясы

Көптеген коммуналдық компаниялар қазір болжамды техникалық қызмет көрсету мүмкіндіктерін жақсарту үшін сандық бақылау жүйелері мен смарт сенсорларды пайдаланады.

11. Кернеу мұнарасының дұрыс жеткізушісін қалай таңдауға болады?

Сенімді жеткізушіні таңдау кез келген тасымалдау жобасы үшін маңызды шешімдердің бірі болып табылады. Білікті өндіруші өнім сапасын, инженерлік дәлдікті, уақтылы жеткізуді және ұзақ мерзімді техникалық қолдауды қамтамасыз ете алады.

Таңдаудың маңызды критерийлеріне мыналар жатады:

Qingdao Anbang New Energy Technology Co., Ltd.компаниясы жаһандық энергетикалық жобалар үшін өндіріс дәлдігіне, құрылымдық сенімділікке және теңшелген инженерлік қолдауға назар аудара отырып, электр энергиясын жеткізу инфрақұрылымы шешімдерінде күшті тәжірибені дамытты.

12. Кернеу мұнарасы технологиясының болашақ тенденциялары

Өсіп келе жатқан энергия сұраныстары мен тұрақтылық мақсаттарын қанағаттандыру үшін электр энергиясын жеткізу саласы дамуын жалғастыруда. Кернеу мұнарасының болашақ конструкциялары жеңілірек, күштірек, ақылдырақ және қоршаған ортаға бейімделгіш болады деп күтілуде.

Жаңа тенденцияларға мыналар жатады:

• Смарт мониторинг интеграциясы
• Жетілдірілген коррозияға төзімді жабындар
• Модульдік мұнара құрылысы
• Жақсартылған сейсмикалық өнімділік
• Жеңіл композициялық материалдар
• AI көмегімен құрылымдық талдау
• Жаңартылатын энергия желілерін біріктіру

Бүкіл әлемде энергетикалық инфрақұрылым кеңейген сайын электр қуатын тұрақты және тиімді бөлуді қолдаудағы жетілдірілген кернеу мұнарасы жүйелерінің рөлі маңыздырақ болады.
