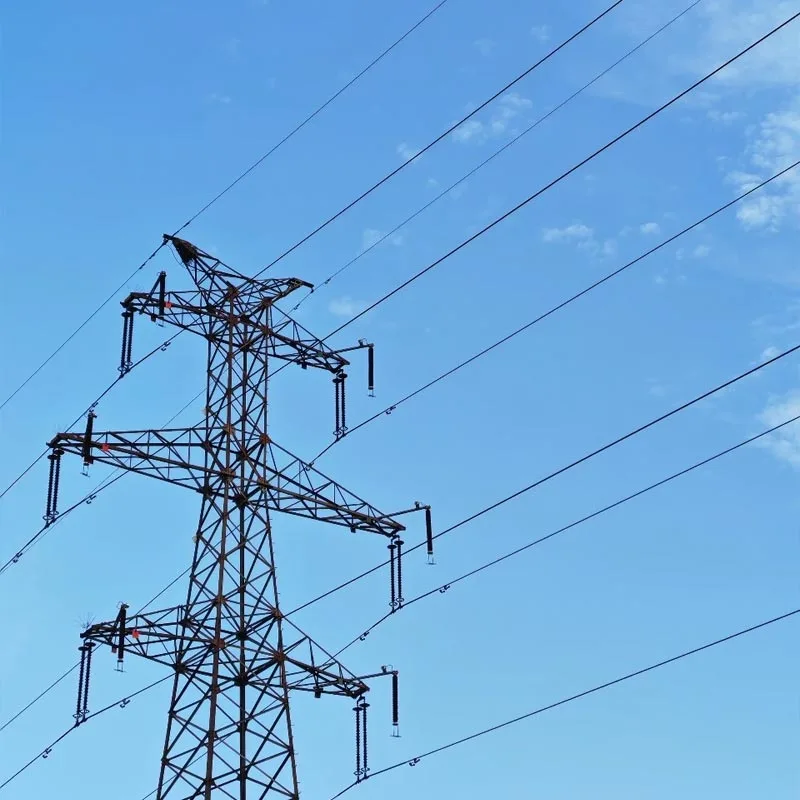

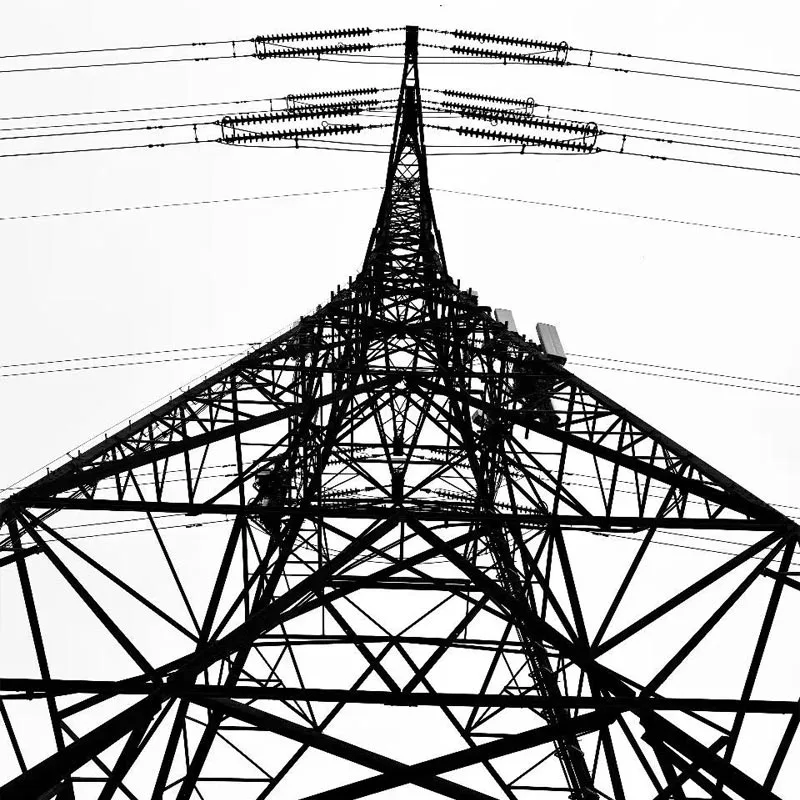

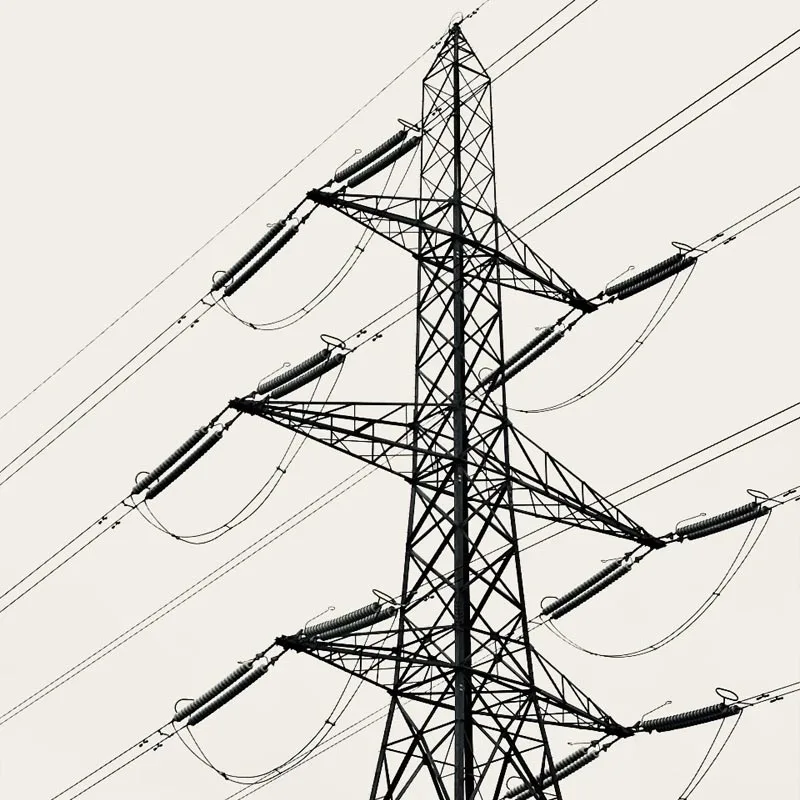

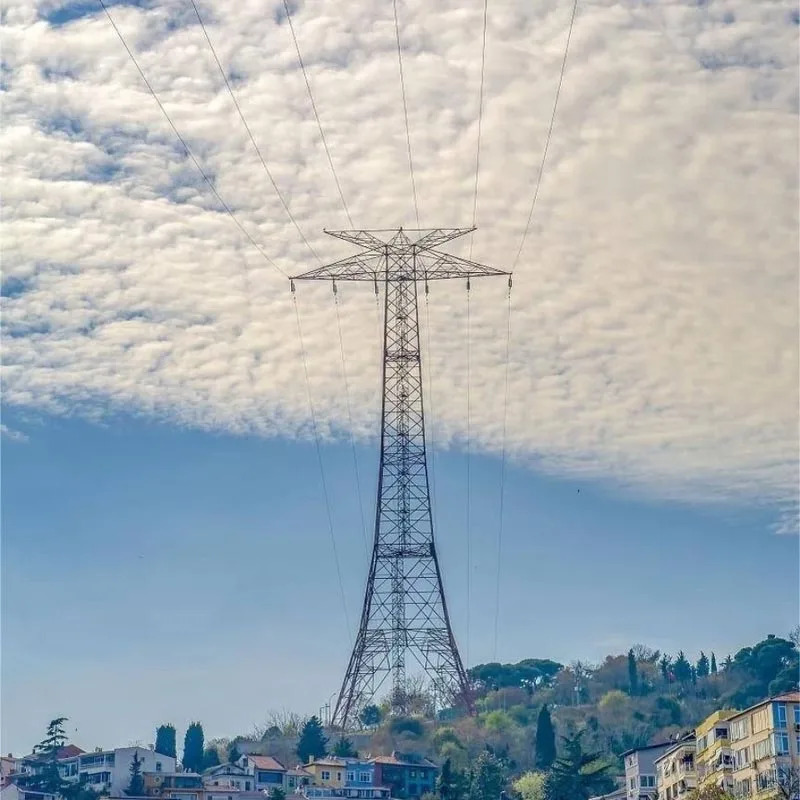

Жоғары вольтты болат құбыр мұнарасы

Циндао Анбанг жаңа энергетикалық жоғары вольтты болат құбырлы мұнарасы біріктірілген негізгі берілісті қолдау жабдығы болып табылады. «дизайн-өндіріс-монтаждау-қызмет». 10кВ-1000кВ жоғары вольтты үшін арнайы әзірленген, ультра жоғары вольтты (UHV) және аса жоғары вольтты электр беру желілері, ол көптеген құрылымдық түрлерін қамтиды, соның ішінде тор түрі, бір бағаналы конустық түрі және тар негізді біріктірілген түрі.

«2022 жылдың үздік 10 болат құбыр тірек кәсіпорны» ретінде компания 20 негізгі патентке, жылдық өндірістік қуаты 50 000 тоннаға және ұлттық/салалық сертификаттарға сүйенеді. GB/T 2694 және GB 50205 сияқты стандарттар.

Өнім Q355B/Q420/Q460 маркалы жоғары берік болатты қабылдайды. коррозияға қарсы ыстық мырыштау, патенттелген дәнекерлеу технологиясы және күшейтілген құрылымдық дизайн.

Ол жұмыс істей алады тұрақты тайфун қаупі бар аймақтар, қатты мұздану аймақтары және қалалық шектеулі дәліздер сияқты күрделі сценарийлерде қауіпсіз және энергетика, байланыс, өнеркәсіптік және басқа да салаларға арналған сенімді қуат беру шешімдері және бар дүние жүзіндегі жүздеген тұтынушыларға сәтті қызмет көрсетті. Екеуі де клиенттерден жоғары баға алды.

Негізгі артықшылықтар

Тұрақты құрылым үшін патенттелген өкілеттіктер

Негізгі патенттерге ерекше меншік, соның ішінде «Қуатқа арналған күшейтілген құрылым Мұнара болат компоненттері» және «Бұрышты болат мұнара негізіне арналған арнайы дәнекерлеу арматурасы». Үшбұрышты тұрақты тірек арқылы конструкциясы және саңылаусыз арматура технологиясы, дененің беріктігіне нұқсан келтірместен, көтеру қабілеті артады.

The дәнекерлеу құрылғысы болат табақтардың әртүрлі сипаттамаларын орналастыруға бейімделеді; дәнекерленген жіктер бұзылмайтын болады сынау, буындардың жоғары қаттылығын және ең аз эксцентриктілігін қамтамасыз ету. Оның жел дірілі және көктайғаққа қарсы мүмкіндіктері бар дәстүрлі өнімдерден айтарлықтай жоғары.

Ұзақ қызмет ету мерзімі үшін жоғары беріктік пен коррозияға төзімділік

Негізгі материалдар төмен легирленген жоғары берік болат. The ыстық мырышталған жабынның қалыңдығы кемінде 85 мкм, ал жабық болат құбыр құрылымы тиімді алдын алады су мен шаңның жиналуы, 30 жылдан астам коррозияға қарсы қызмет ету мерзіміне қол жеткізу.

Қатаң бақыланатын штанга иілу дәрежесі (ұзындығы ≤2‰) және сопақтығы (≤2D/1000) жоғары тұзды шашырату сияқты қатал орталарға бейімделуді қамтамасыз етеді. жағалау аймақтары және Қытайдың солтүстік-батысындағы қатты жел мен құм, күнделікті техникалық қызмет көрсету жұмысының тек 1/3 бөлігі ғана. дәстүрлі темір мұнаралар.

Оңтайлы еден кеңістігі бар сценарийге бейімделу

Бірнеше құрылымдық опциялар қол жетімді (тар базалық аралас түрі, бір бағаналы конустық түрі). Бір құбырлы мұнара тек қана дөңгелек негізді қажет етеді, бұл еден кеңістігін көбірек азайтады 60% -дан астам бұрыштық болат мұнаралармен салыстырғанда, қалалық электр желісін өзгертуге, индустриялық парктерге өте қолайлы және дәлізмен шектелген басқа сценарийлер.

Жеңілдетілген болат құбырдың көлденең қимасы төмен желге төзімділік коэффициентіне ие, тайфун қаупі бар аймақтарда және ұзын аралықты учаскелерде (өзен/каньон өткелдері) жел жүктемесін 30%-ға азайту. UHV сценарийлері үшін, the мұнара биіктігі 130 м және салмағы 260 тоннаға жетуі мүмкін, қос тізбекті қуат талаптарына жауап береді. беру.

Тиімді жеткізуге арналған толық тізбекті қызмет

«Тапсырылған дизайн-зауыттың кілт тапсыру қызметтерін ұсынады алдын ала дайындау-жергілікті құрастыру». 50 000㎡ өндірістік базасы жылдам жаппай өндіріске кепілдік береді.

Тазаланған қабылдау беріктігі жоғары нейлон арқанды көтеру сияқты құрылыс схемалары, орнату циклі орнатылғаннан 20% қысқа. өнеркәсіп орташа. Толық технологиялық қолдау, оның ішінде іргетастың дизайны мен компоненттерді бейімдеу қамтамасыз етіледі.

Қолдану сценарийлері

Қуат беру өрісі: 110кВ-1000кВ УВ/ жоғары вольтты электр беру желілері және қосалқы станция құрылымдары, әсіресе Ішкі Моңғолия, Гуанси және басқа аймақтардағы аймақаралық энергия тасымалдау жобалары үшін қолайлы.

Қалалық және өнеркәсіптік сценарийлер: Қалалық электр желілерін жаңарту, индустриалды парк электр қуатын бөлу, және 10кВ қуат зарядтау және айырбастау станцияларына арналған трансмиссиялық жобалар. Тар базалық дизайн жерді сатып алу шығындарын азайтады және тығыз құрылыстық күрделі орталарға бейімделеді.

Күрделі климат және жер бедері: Тайфунға бейім жағалау аймақтары, оңтүстік-батыста қатты мұз басу аймақтары Қытай, қатты жел Гобидің солтүстік-батысындағы жылдамдық аймақтары, сондай-ақ өзен/каньон өткелдері сияқты ұзақ аралықтағы тасымалдау учаскелері.

Көп салалық бейімделу: Байланыс базалық станциясын қолдау, радио және теледидар мұнаралары және ерекше күш әскерилерге арналған тасымалдау құралдары. Әртүрлі сипаттамалардағы теңшелетін мұнара құрылымдары қол жетімді нақты қажеттіліктерді қанағаттандыру.

Техникалық сипаттамалар Параметрлер

Жиі қойылатын сұрақтар (ЖҚС)

1. Жоғары вольтты болат құбырлы мұнаралардың құны дәстүрлі бұрыштық болат мұнараларға қарағанда жоғары ма?

Бастапқы өндіріс құны сәл жоғарырақ, бірақ кешенді құны тиімдірек! болат құбырлы мұнара жеңілірек (бірдей жүктеме кезінде салмақты 30% азайту), іргетас салу шығындарын төмендетеді. 20%-40%.

Коррозияға қарсы қызмет ету мерзімі 30 жылға дейін, кейінгі техникалық қызмет көрсету құны оның құнының тек 1/3 бөлігін құрайды. дәстүрлі бұрыштық болат мұнаралар. Оның үстіне, оның ықшам еден кеңістігі жерді сатып алу шығындарын айтарлықтай азайтады қалалық аумақтар, бұл ұзақ мерзімді пайдалануда әлдеқайда жоғары экономикалық тиімділікке әкеледі.

2. Ұзын аралық жобаларда мұнараның тұрақтылығы мен қауіпсіздігін қалай қамтамасыз етуге болады?

UHV ұзын аралық мұнаралары Q460 жоғары берік болаттан жасалған негізгі материалдары бар тор тәрізді арматураланған құрылымдарды қабылдайды. Күштің таралуы 3D соңғы элементтерді талдау арқылы оңтайландырылған және түйіспелер қиылысу арқылы екі рет бекітілген. желілік дәнекерлеу және фланецті қосу, эксцентристік ≤3мм. Жеткізу алдында 1:10 масштабтағы жел туннелі сынақтары мен жүктеме шегі сынақтары жүргізіледі.

Орнатқаннан кейін ультрадыбыстық ақауларды анықтау және жалпы вертикалдылық Тексеру 1000кВ УВЧ электр беру жүктемесінің талаптарына сәйкестігін қамтамасыз ету үшін жүргізіледі. Өнімде бар көптеген өзен аралық UHV жобаларында тұрақты жұмыс істейді.

3. Күнделікті техникалық қызмет көрсету қалай орындалады және техникалық қызмет көрсету циклі қандай?

Техникалық қызмет көрсету қарапайым және ыңғайлы! Жылына бір рет тұрақты тексерулер жүргізу ұсынылады: тексеру болттардың герметикалығы, құлауды тоқтататын рельстердің сезімталдығы (бар болса) және мұнараның айналасындағы кедергілерді жою.

Коррозияға қарсы жабынды жанасу қоршаған орта жағдайларына сәйкес әр 5-8 жыл сайын жүргізілуі керек. The жабық болат құбыр құрылымы жиі күрделі жөндеу қажеттілігін жоя отырып, ішкі коррозияны болдырмайды және техникалық қызмет көрсету жүктемесін айтарлықтай азайтады.

4. Жеке дизайнға қолдау көрсетіледі және жеткізу циклі қандай?

Толық сценарийді теңшеу қол жетімді! Мұнара құрылымын кернеу деңгейіне, жүктемеге сәйкес арнайы жасауға болады талаптар, жер бедері мен климаты, еден кеңістігіндегі шектеулер және басқа параметрлер.

Стандартты жеткізу циклі өнімдер 15-30 күн; үлкен UHV мұнаралары немесе теңшелген өнімдер үшін циклды жоба негізінде келісуге болады масштаб. Кәсіпорынның жылдық 50 000 тонна өндірістік қуаттылығы тез жаппай өндіру мен жеткізуді қамтамасыз етеді.
