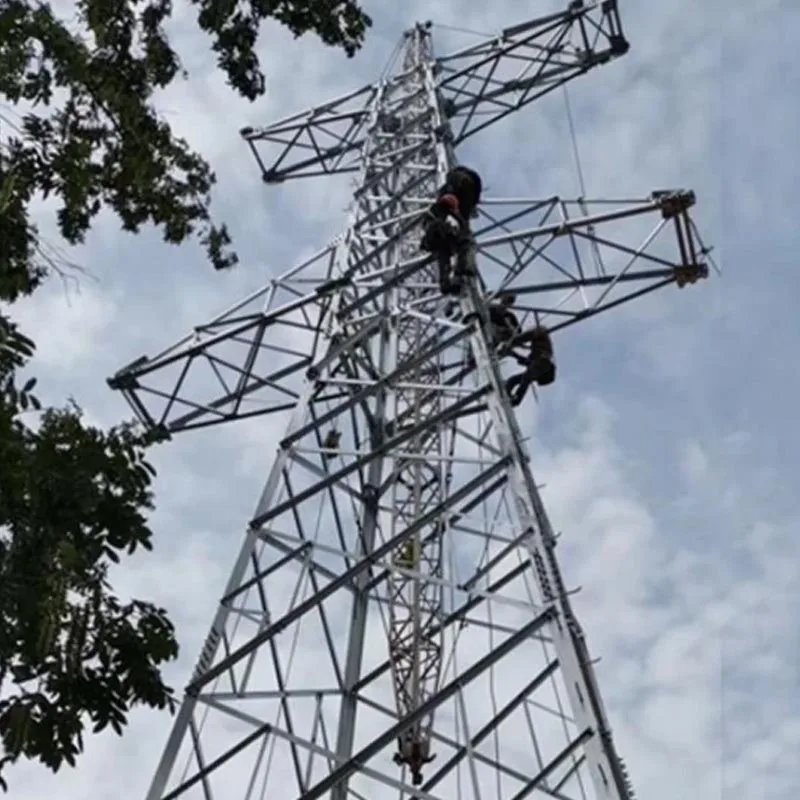

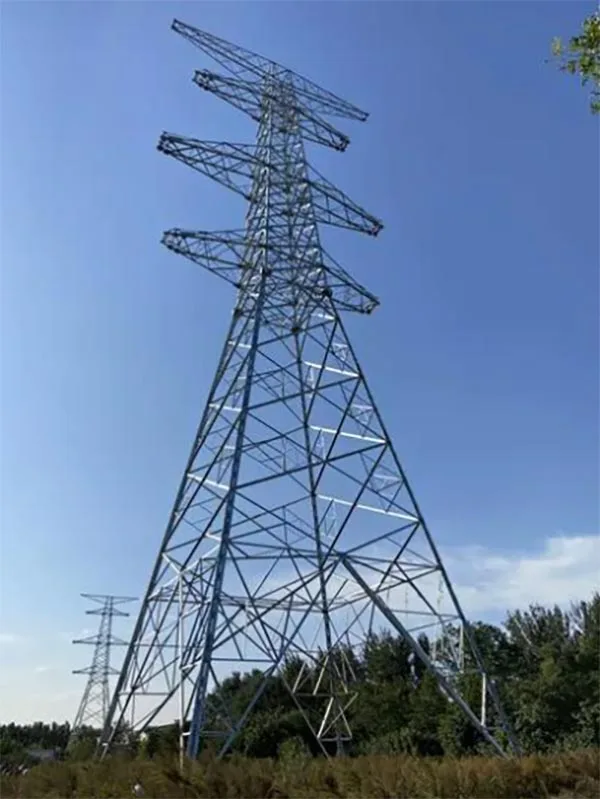

Гальванизацияланған бұрышты болат транспозициялық мұнара

Циндао Анбанг Жаңа Энергиясының мырышталған бұрышты болат транспозициялық мұнарасы беріктігі жоғары ұлттық стандартты таңдайды негізгі жүк көтергіш компоненті ретінде мырышталған бұрыштық болат. арқылы жалпы құрылым оңтайландырылды кәсіби механикалық есептеулер және жобалау, негізінен 110кВ-тан 500кВ-қа дейінгі жоғары вольтты және ультра жоғары вольтты айнымалы токты беру үшін сызық үш фазалы өткізгіштердің реттелген фазалық ауысуына қол жеткізу үшін арнайы қолданылатын сценарийлер.

Ол тиімді қарастырады Теңгерімсіз сыйымдылық сияқты ұзақ қашықтыққа беру кезінде өткізгіштің асимметриялық орналасуынан туындаған мәселелер ток, шамадан тыс желі жоғалуы, кернеудің ауытқуы және релелік қорғаныс ауытқулары, осылайша электр желісін жақсартады көзден беру тиімділігін және ұзақ мерзімді қауіпсіз, тұрақты және сенімді жұмысын қамтамасыз ету беру жүйесі.

Өнім біркелкі және тығыз мырыш қабаты бар жетілген ыстық мырыштау коррозияға қарсы процесті пайдаланады. ол қатты жабысады, коррозияға және қартаюға төзімділікті айтарлықтай арттырады және қатал және күрделі жағдайларға бейімделеді орталар жағалаудағы жоғары тұзды тұман, өнеркәсіптік ластану аймақтары және суық қарлы климат сияқты.

Циндао Анбанг жаңасын пайдалану Энергетиканың заманауи өндірістік базасы, стандартталған және зауыттық дәлдіктегі өндіріске қатаң сапамен қол жеткізілді. шикізатты кесу, тесу және дәнекерлеуден мырыштау және сынақ құрастыруға дейін қолданылатын бақылау процестері, құрамдастардың дәлдігі мен дәйектілігін тиімді қамтамасыз ету.

Бұл мырышталған бұрышты болат фазалық ауысу мұнарасы әртүрлі кернеу деңгейлеріне, жер жағдайларына, және желілік дизайн талаптары, және тамаша құрылымдық беріктігі мен жел және жер сілкінісі төзімділігін ұсына отырып, ол сондай-ақ орнында құрастыру ыңғайлылығы мен болашақ техникалық қызмет көрсетудің жеңілдігін қарастырып, оны қауіпсіз, тиімді және үнемді етеді. әртүрлі электр беру желілерін фазалық ауыстыру бойынша жөндеу және жаңа құрылыс жобалары үшін таңдаулы шешім.

Негізгі артықшылықтар

Коррозияға төзімділік, ұзақ қызмет ету мерзімі

Мырыш қабаты бар ыстық мырыштауды қолданады қалыңдығы ≥85μm, физикалық және электрохимиялық кедергілерді қамтамасыз ететін тығыз қорғаныс қабатын құрайды қорғау.

Сырттағы техникалық қызмет көрсетусіз қызмет ету мерзімі 30 жылдан асады, жағалау және сияқты қатал орталарға жарамды өнеркәсіптік аймақтар.

Тұрақты құрылым

ретінде жоғары берік Q235/Q345 мырышталған бұрышты болаттан жасалған негізгі материал, торлы дизайнымен.

Желге төзімділік ≥30 м/с, мұз басуға төзімділігі ≥8 мм, сейсмикалық қарқындылық 8, күрделі рельефтер мен экстремалды климаттық жағдайларда жүктеме талаптарын қанағаттандыру.

Ыңғайлы техникалық қызмет көрсету

Гальванизацияланған бұрышты болат транспозициялық мұнаралар қолданылады Үш фазалы өткізгіштерді секіргіш сымдарсыз дәл ауыстыруға мүмкіндік беретін модульдік фазаны бөлу конструкциясы.

The құрылымы қарапайым, құрылыс пен техникалық қызмет көрсету тиімділігін айтарлықтай арттырады.

Зауыттық өндіріс және сапаны бақылау

Циндао Анбанг Жаңа Энергия өз зауытына толық иелік етеді стандартталған өндіріс. Шикізатты тексеруден дайын мырыштау мен құрастыруға дейін процесс қатаң түрде жүргізіледі әрбір мырышталған бұрышты болат фазалық коммутатор мұнарасының тұрақты жұмысын қамтамасыз ететін ұлттық стандарттарды сақтайды.

Икемді теңшеу

Мұнара түрі, биіктігі және фазалық ауысу әдісі болуы мүмкін желі кернеуінің деңгейіне, ара қашықтығына және әртүрлі қуатқа жарамды жер жағдайына сәйкес теңшелген электр беру желісінің фазалық ауысу жобалары.

Өнімнің жұмыс істеу принципі

Мырышпен қапталған бұрышты болат фазалық ауысу мұнарасы - бұл электр беру желілерінде қолданылатын мамандандырылған мұнара. кезең үш фазалы өткізгіштердің алмасуы.

Ұзақ қашықтықтағы айнымалы ток беру желілерінде үш фазалы өткізгіштер тудыруы мүмкін симметриялы емес орналасуына байланысты теңгерілмеген сыйымдылық токтары, бұл тордың жоғалуының жоғарылауына, жалған жұмыс істеуіне әкеледі. реле қорғау және басқа да мәселелер.

Мұнара өткізгіштерді ілу нүктелерін реттейді сағ мұнара корпусындағы әртүрлі биіктіктер мен позициялар, бұл A, B және C фазалық өткізгіштеріне позицияларды ретімен ауыстыруға мүмкіндік береді ретінде олар мұнара арқылы өтеді.

Бұл кезеңдік фазалық ауысуға қол жеткізеді, үш фазалы сыйымдылық токтарын теңестіреді, желілік шығындарды азайтады, электр желісінің беріліс тиімділігі мен жұмыс тұрақтылығын жақсартады.

Оның өзегі сүйенеді өткізгіштің кернеуі мен аралықтарының сәйкес келуін қамтамасыз ету үшін мырышталған бұрыштық болаттың жоғары беріктігі мен тұрақтылығы туралы қауіпсіздік фазалық ауыстыру процесі кезіндегі стандарттар.

Өнім мәліметтері

Компоненттерді өңдеу

Гальванизацияланған бұрышты болат транспозициялық мұнарасының барлық бұрыштық болат құрамдас бөліктері құрастыруды қамтамасыз ету үшін GB/T 9787 сәйкес өлшемдік рұқсаттармен дәл кесілген, тесу және майыстырған. дәлдік.

Коррозиядан қорғау

Тотты кетіргеннен кейін компоненттер балқытылған мырышқа 450-460 ° C температурада батырылады, өткізіп алған қаптаусыз немесе мырыш дөңессіз біркелкі жабыны бар мырыш-темір қорытпасының қабатын қалыптастыру. сияқты өлі бұрыштар болт саңылаулары мен дәнекерленген тігістер толығымен қорғалған.

Мұнара құрылымы

Мұнарада негізгі қондырылған схемасы бар торлы ферма құрылымы қолданылады мүшелер, диагональдар және көлденең тіректер, нақты анықталған кернеу жолдары және фазалық жылжымалы суспензияның дәл орналасуы фазалық ауысу кезінде өткізгіштердің қауіпсіз аралығын қамтамасыз ететін нүктелер.

Керек-жарақ конфигурациясы

Ыстық мырышталған болттармен, шайбалармен, аяқ шегелерімен, баспалдақтармен және мұнараға сәйкес келетін, электрохимиялық коррозияны болдырмайтын коррозияға төзімділігі бар басқа керек-жарақтар.

Зауыттық инспекция

Әрбір мырышталған бұрышты болат фазалық ауыспалы мұнара өлшемді өтеді тексеру, механикалық сынау, мырыштау қалыңдығын өлшеу және құрастыруды сынақтан өткізу және зауыттан кейін ғана шығуға болады бұл сынақтардан өту.

Өнімнің техникалық сипаттамалары
