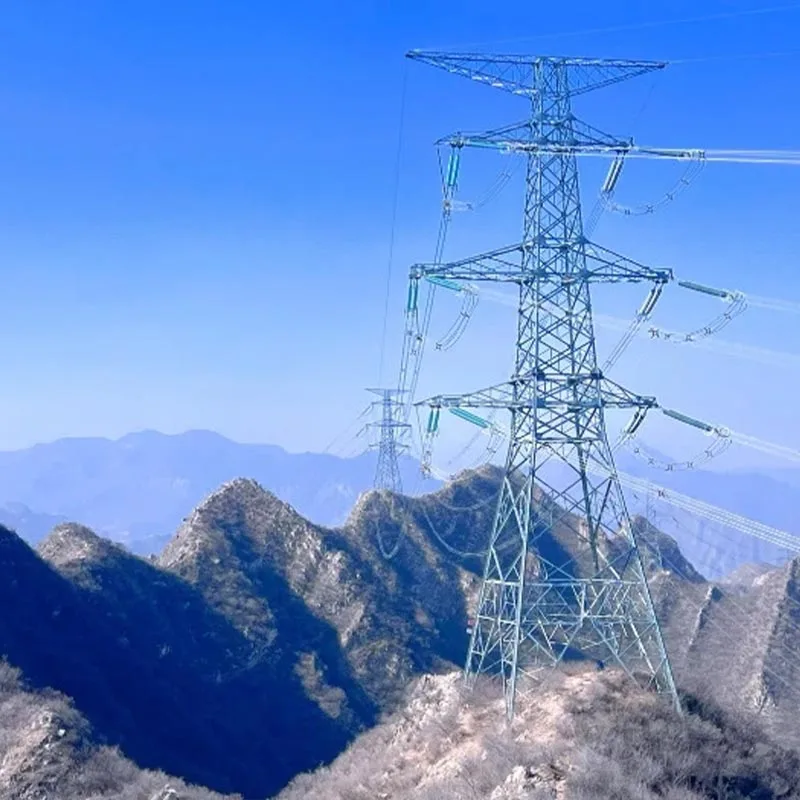

Мырышталған болат құбыр торлы мұнара

Qingdao Anbang New Energy - сенімді өндіруші, біздің мырышталған болат құбыр тор мұнаралары жоғары сапалы болат құбырлардан жасалған. дәлдікпен дәнекерлеу және ыстық мырыштау процестері, жеңіл, беріктігі жоғары тірек құрылымдарын қалыптастыру.

Біріктіру мырышталған коррозияға төзімділігі бар торлы дизайн, олар қуатта, жаңа энергияда және байланыста кеңінен қолданылады өрістер.

Жергілікті қытай зауытынан тікелей жеткізілетін өнімдер болғандықтан, мырышталған болаттан жасалған торлы мұнаралардың құрылымдық ерекшеліктері бар. тұрақтылық, жел мен жер сілкінісіне төзімділік, коррозияға төзімділік және кеңістіктің тиімділігі.

Оларды тапсырыс бойынша жобалауға болады әртүрлі сценарийлер бойынша 110кВ-1000кВ жоғары вольтты беру және әртүрлі ұлттық салалық стандарттарға толық сәйкес келетін және сапаға да қол жеткізетін сыртқы қолдау қосымшалары экономикалық тиімділік.

Неліктен Anbang мырышталған болаттан жасалған торлы мұнараларды таңдау керек?

Бақыланатын сапа

Біздің үлкен стандартталған өндірістік базамыз Қытайдың Циндао қаласында мырышталған болаттан жасалған тор мұнараларының бүкіл процесін дербес зерттейді, шығарады және тексереді.

Шикізатты сатып алудан, болат құбырларды кесуден, дәнекерлеу құрастыруынан ыстық мырышпен қаптауға дейін өңдеу, барлығы аутсорсингтен бас тарта отырып, ISO9001 сапа жүйесі бойынша орындалады.

Әрбір мырышталған болат құбыр Тор мұнарасы нақты өлшемдер мен стандартты өнімділікті қамтамасыз ету үшін бірнеше қатаң сапа тексерулерінен өтеді.

Қатты қауіпсіздік негізін салу

Негізгі материалдар Q345B/Q355B төмен легирленген жоғары берік болат құбырлар болып табылады. Дәнекерлеуде газдан қорғалған доғалы дәнекерлеу қолданылады дәнекерлеу және басқа да тамаша әдістер, толық және берік дәнекерлеу.

Ыстық мырыштау процесі қатаң түрде орындалады GB/T 13912 стандарттары, мырыш қабатының қалыңдығы ≥85μm, мырышталған болат құбыр тор мұнарасына өте күшті береді коррозияға төзімділік.

Сыртқы коррозияға төзімділігі 30 жылдан асады, әртүрлі қатал орталарға жарамды.

Көп сценарийлік қажеттіліктер үшін қолайлы

Мырышталған болат құбыр торы мұнара кеңістіктік ферма торлы құрылымын қабылдайды. Дәстүрлі мұнаралармен салыстырғанда ол жеңіл, жел азырақ қарсылық, 30-45м/с жел жылдамдығына төтеп бере алады, сейсмикалық қарқындылық кедергісі 8 градус, және алып жатыр. қарапайым мұнаралардың 1/3 бөлігі ғана.

Ол жеңіл салмақты жоғары тұрақтылықпен үйлестіреді, икемді түрде бейімделеді таулы, жағалаулық, қалалық және т.б.

Теңшелген қызметтер

Зауыттың кәсіби дизайнының қолдауымен команда, мырышталған болаттан жасалған торлы мұнараларды кернеу деңгейіне, биіктігіне, жер бедері мен жүктемесіне сәйкес реттеуге болады талаптарға дәл сәйкес келетін түзу, бұрыштық, терминалдық және ұзын аралықты қамтитын әртүрлі түрлерді қамтиды әр жобаның жеке қажеттіліктері.

Жоғары үнемділік және толық тізбекті қызмет көрсету

Тікелей зауыт жеткізу моделі аралық буындарды жояды, мырышталған болат құбыр торының сатып алу құнын айтарлықтай төмендетеді мұнаралар.

Сонымен қатар, біз дизайн, өндіру, тасымалдау, орнатудан бастап бір терезе қызметтерін көрсетеміз сатудан кейінгі, жоба циклдерін қысқарту, тұтынушыны пайдалану және техникалық қызмет көрсету шығындарын азайту және бақылау бүкіл сатып алу және құрылыс процесін шешетін кәсіби командалар.

Біздің қызметтер

Дизайнға дейінгі қызметтер

Біздің кәсіби дизайнерлік командамыз жоба талаптарын мұқият түсінеді және мырышталған болат құбырға арналған дизайн шешімдерін қамтамасыз ету үшін жер бедерін, ауа-райын және кернеу параметрлерін біріктіреді торлы мұнаралар, механикалық есептеу есептері және іргетастың жобалық жоспарлары.

арасындағы дәл үйлесімділікті қамтамасыз етеміз өнімді және жобаны сәйкес стандарттарға сәйкес құрылымдық дизайнды оңтайландыру және қауіпсіздікке кепілдік беру және экономикалық тиімділік.

Өндірістік қызметтер

Толық визуалды бақылаумен стандартталған зауыттық өндіріс, қатаң шикізат сапасын және өндіріс процестерін бақылау.

Әрбір процесті қамтамасыз ету үшін кәсіби түрде тексеріледі өлшемдері дәл, дәнекерлеу қосылыстары білікті және мырыштау қабат стандарттарға сәйкес келеді.

Сапаны тексеру бойынша толық есептер мен сәйкестік сертификаттары беріледі.

Логистика және көлік қызметтері

Бүкіл ел бойынша нүктеден нүктеге жеткізу. Көлеміне қарай және мырышталған болат құбыр торлы мұнара компоненттерінің салмағы, сегменттелген орау және кәсіби тасымалдау көліктер зақымданудың алдын алу үшін толық қорғаныс шараларымен, өнімдердің бүтін жеткізілуін қамтамасыз ететін пайдаланылады құрылыс алаңдары, әсіресе таулы, шалғай немесе тасымалдау қиын аймақтар үшін қолайлы.

Орнату бойынша нұсқаулық қызметтері

Тәжірибелі техникалық инженерлер жергілікті жерде басшылыққа жіберіледі көтеру, құрастыру және бекіту құрылысы.

Егжей-тегжейлі орнату құрылыс процестерін стандарттау, орнатудың әртүрлі мәселелерін шешу және қамтамасыз ету үшін нұсқаулықтар берілген құрылыс қауіпсіздігі мен тиімділігі.

Орнату қосарлы сияқты арнайы көтеру талаптарын да қанағаттандыра алады крандар.

Сатудан кейінгі техникалық қызмет көрсету қызметтері

Біз 5 жылдық кепілдік және өмір бойы техникалық қызмет көрсету қызметін ұсынамыз.

Үнемі қадағалаңыз мырышталған болаттан жасалған торлы мұнаралардың жұмыс күйі, қауіпсіздік қауіптерін жедел анықтау, тез әрекет ету жөндеу қажеттіліктерін және өнімді ұзарту үшін мырыштауды қалпына келтіру және болттарды тарту сияқты техникалық қызмет көрсету қызметтерін қамтамасыз етіңіз қызмет ету мерзімін және жобаның ұзақ мерзімді тұрақты жұмысын қамтамасыз ету.

Таңдау бойынша ұсыныстар

(1) Кернеу деңгейіне негізделген таңдау бойынша ұсыныстар

110 кВ беру/тарату желісінің сценарийі: Жеңіл тіке түрдегі мырышталған болат түтік Үшбұрышты/төртбұрышты пайдалана отырып, биіктігі 21м-ден 42м-ге дейін болатын торлы мұнаралар ұсынылады. торлы құрылымдар. Негізгі материал - Q345B, мырыш жабынының қалыңдығы ≥85μm. Қалалық үшін қолайлы тарату желілері, индустриалды парктер және жаңа энергия жинақтау желілері, бұл мұнаралар артықшылықтарын ұсынады жеңіл дизайн, шағын көлемді із және ыңғайлы құрылыс, сатып алуды тиімді бақылайды және құрылыс шығындары.

220кВ аймақтық магистральдық желі сценарийі: Стандартты түзу/кернеу түріндегі мырышталған болат түтік Биіктігі 30 м-ден 63 м-ге дейін болатын торлы мұнаралар ұсынылады. Тор түйінінің дизайны оңтайландырылған құрылымдық қаттылықты жақсарту. Негізгі материал - Q355B, қалалық айналма желілерге, өзенге/жол қиылысына жарамды жобалар, және таулы электр жеткізу желілері, жүк көтергіштігі мен үнемділігін теңестіру. Сызық бұрышы үшін талаптарға сай, бұрыштық типті мырышталған болаттан жасалған торлы мұнараларды қолдануға болады.

500кВ және одан жоғары ультра/қосымша жоғары вольтты сценарий: Үлкен жүктемедегі кернеу түрі, Биіктігі 54 м-ден аспайтын екі тізбекті/көп тізбекті мырышталған болат құбырлы торлы мұнаралар ұсынылады. 100 м. Негізгі материал - мырыш жабынының қалыңдығы ≥90μm дейін жоғарылаған Q420 жоғары берік болат құбырлар және құрылымдық кернеу дизайны оңтайландырылған. Провинцияаралық/аймақаралық тасымалдауға, кең ауқымды жобаларға және мырышталған болаттан жасалған торлы мұнаралардың жоғары сыйымдылыққа төтеп беруін қамтамасыз ететін жаңа энергия базасы жеткізу арналары, жоғары кернеулі жүктемелерді алып, тұрақты және сенімді жұмыс істейді.

(2) Сценарий функциясына негізделген ұсынылатын таңдау

Кәдімгі түзу электр беру желілері: Бұрыштары 5°-тан аз түзу сызықтар үшін, ол стандартты түзу мырышталған болат құбыр торлы мұнараларды пайдалану ұсынылады. Бұл мұнаралардың құрылымы қарапайым, жеңіл салмақты және төмен құнын жаппай өндіруге болады, жоба циклдерін айтарлықтай қысқартады және жазық үшін жарамды жазықтар мен жұмсақ төбелер сияқты аймақтар.

Сызық бағыты/сегмент сценарийлері: 5°-90° арасындағы бұрыштар үшін бұрышты мырышталған болат құбыр торы мұнаралар ұсынылады. Желілік сегменттер мен үзілген сызықты қорғау секциялары үшін керілген типтегі мырышталған болат құбыр торлы мұнараларды пайдалану керек. Екі түрі де бүйірлік кернеуді күшейту және күшейту үшін күшейтілген тор құрылымдарын қабылдайды деформацияға төзімділік, желі қауіпсіздігінің артық болуын қамтамасыз ету. Станцияға/қосалқы станцияға желілік кіреберісте, терминал типті мырышталған болаттан жасалған торлы мұнаралар ұсынылады. Құрылым дизайны бір жақты жүктеме үшін оңтайландырылған тұрақтылықты жақсартуға арналған сипаттамалар.

Кең ауқымды арнайы сценарийлер: Өзендер, тас жолдар, темір жолдар, аңғарлар және т.б. арқылы өтуге арналған сценарийлер үшін жоғары аралықтағы мырышталған болат құбырлы торлы мұнаралар ұсынылады. Олар өте жоғары беріктіктен жасалған жел жүктемесін және желден туындаған дірілді азайту үшін оңтайландырылған конустық және тор тығыздығы бар болат, аралықты жақсарту қабілеті. Мырыш қабаты да күрделі сыртқы орталарға бейімделу үшін қалыңдатылған.

Жаңа энергияны қолдайтын сценарийлер: Жел және фотоэлектрлік базаны жинау желілері үшін, жеңіл сегменттелген мырышталған болат құбырлы тор мұнаралары таулы немесе таулы жерлерде оңай тасымалдау және орнату үшін ұсынылады. шөлді аймақтар. Жел турбинасын қолдау мұнаралары үшін, алдын ала кернелген болат-бетон мырышталған болат құбыр торы мұнаралар жүк көтергіштігі мен желден туындаған дірілге төзімділікті арттыру үшін ұсынылады ірі мегаватт жел турбиналарына қойылатын талаптар.

Байланыс/Қауіпсіздік сценарийлері: Байланыс базалық станциялары, шекаралық бақылау, орман өрті үшін алдын алу және басқа сценарийлер үшін шағын, көп функциялы мырышталған болат құбырлы тор мұнаралары ұсынылады. 15м-30м биіктіктер, резервтелген жабдықты орнату интерфейстері және біріктірілген найзағайдан қорғау және бақылау функциялары. Ықшам құрылым қалалық, қашықтағы және әртүрлі басқа сценарийлер үшін қолайлы.

(3) Жер бедері мен қоршаған ортаға байланысты ұсынылатын таңдау

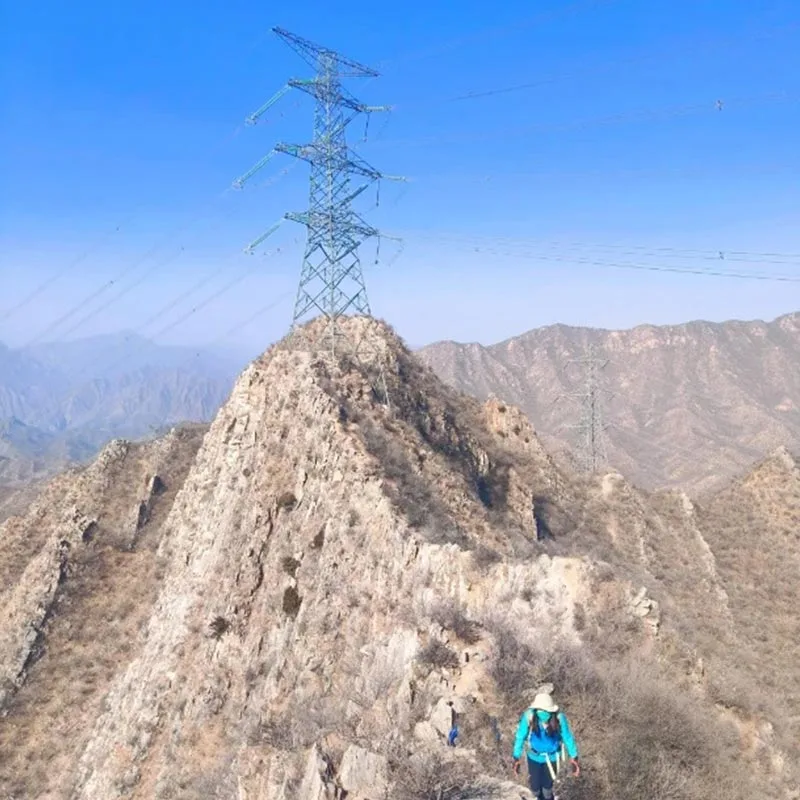

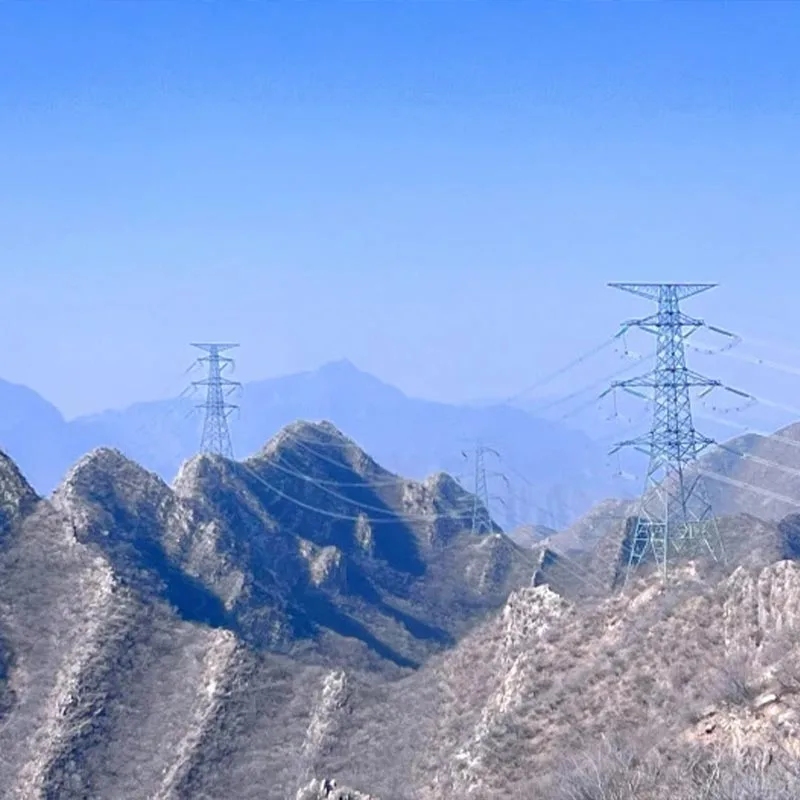

Таулы/таулы жер: Тасымалдау және орнату қиын, сегменттелген тік рельеф үшін мырышталған болаттан жасалған торлы мұнаралар ұсынылады. Компонент өлшемі мен салмағы оңтайландырылған және фланец жылдам қосылыстар оңай тасымалдау және орнында құрастыру үшін пайдаланылады. Іргетастың дизайны тік жерге бейімделу үшін күшейтілген жер бедерін және жер жұмыстарын азайтады.

Жағалау/тұзды аймақтар: Коррозиясы жоғары, ылғалдылығы жоғары орталар үшін мырышталған болат құбыр торлары мырыш қабаттары қалыңдатылған (≥100мкм) коррозияға қарсы жабындардан қосарланған қорғанысы бар мұнаралар ұсынылады. The тор құрылымы желге төзімділікті төмендетуге, тұзды коррозияға және тайфунға төзімділікті жақсартуға оңтайландырылған (дизайн). жел жылдамдығы ≥40 м/с) және өнімнің қызмет ету мерзімін ұзартады.

Қатты мұз/Қатты жел аймақтары: Мұздың қалыңдығы >10мм ауыр мұз аймақтарында, күшейтілген мырышталған негізгі материалдардың көлденең қимасын және тығыздығын арттыратын болат құбырлы торлы мұнаралар ұсынылады. мұздану кезінде шамадан тыс жүктемеге төзімділікті арттыру үшін диагональды жақшалар. сияқты желдің жобалық жылдамдығы >35 м/с аймақтарда жел жүктемесін азайту және желді күшейту үшін күшті жел және тайфун аймақтары, торлы құрылымдар мен конустық оңтайландырылған тұрақтылық.

Қалалық/саябақ сценарийлері: Шектеулі жер және жоғары ландшафт талаптары бар аймақтар үшін, тар базасы мырышталған болаттан жасалған торлы мұнаралар ұсынылады. Көлденең қималар оңтайландырылған, іргетастың ізі ≤2,5㎡, сыртқы түрі қарапайым, ал мырыштау қабаты біркелкі және эстетикалық жағымды. Қалалық үшін қолайлы қарқынды жер пайдалану мен ландшафтты қанағаттандыратын жоғары вольтты сақиналы желілер мен индустриалды парктің электр беру желілері талаптар.
