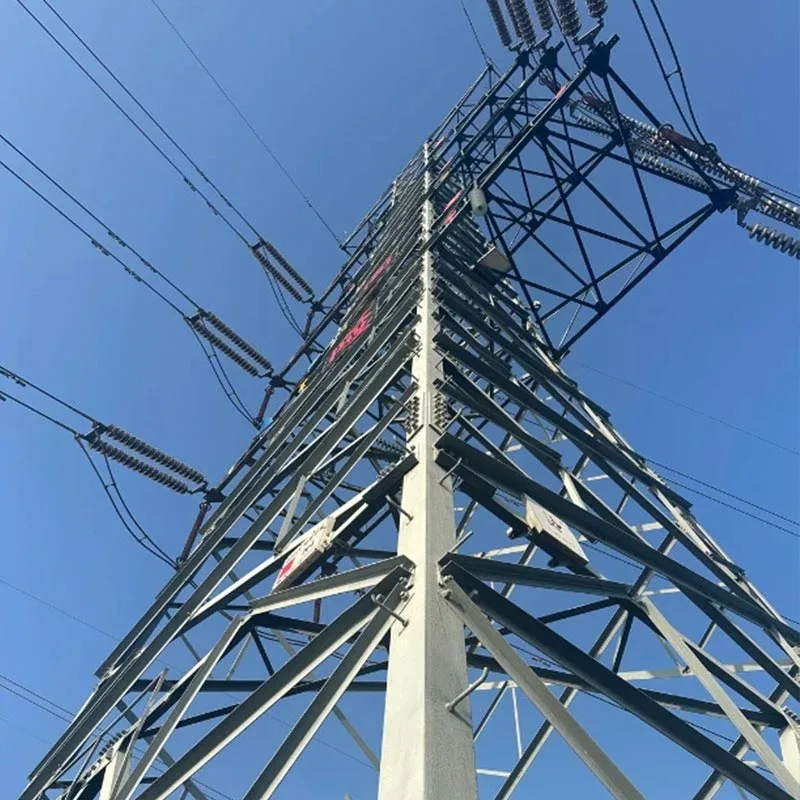

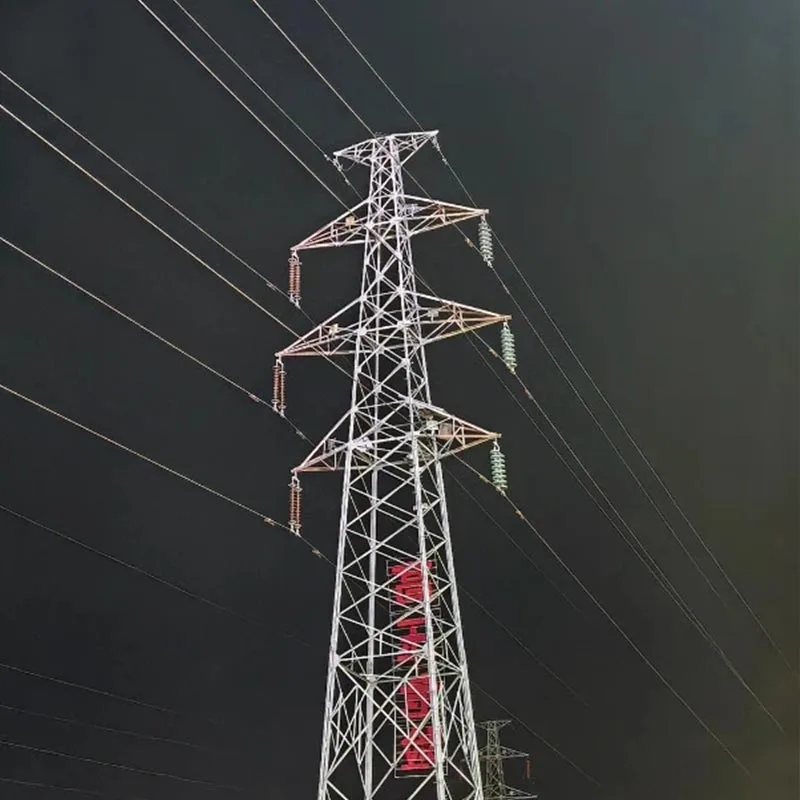

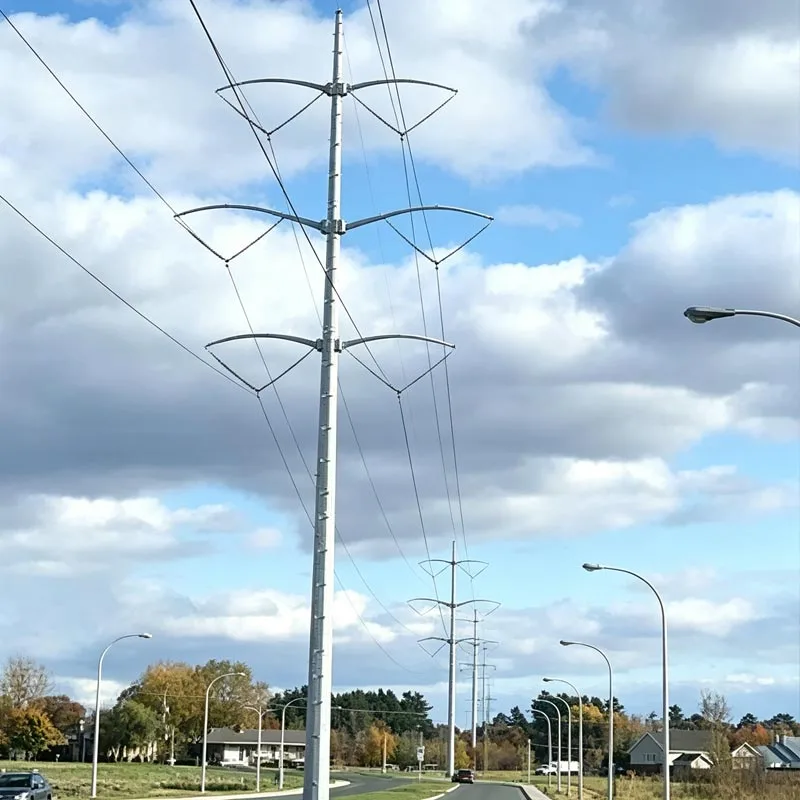

Жоғары вольтты мырышталған болат құбыр мұнарасы

Циндао Анбанг Жаңа Энергиясының жоғары вольтты мырышталған болат құбыр мұнаралары болат конструкцияларды қолдайтын негізгі болып табылады. 110кВ-1000кВ жоғары вольтты және ультра жоғары вольтты тасымалдау жобалары үшін әзірленген.

Өнімдер көмегімен жасалады жоғары сапалы Q345B/Q355B жоғары берік болат, дәл дәнекерленген және толық автоматтандырылған ыстық мырышпен өңделген. ұзақ мерзімді коррозияға төзімділік үшін процесс.

Олар жоғары құрылымдық қаттылық, күшті жел сияқты артықшылықтарға ие және жер сілкінісіне төзімділік, кеңістікті үнемдеу және ұзақ қызмет ету мерзімі.

Тікелей жергілікті жеткізуші эталондық өнім ретінде Қытай зауыты, бұл жоғары вольтты мырышталған болат құбыр мұнаралары ұзақ қашықтыққа, үлкен қуатты қуатқа толығымен жауап береді. күрделі рельефтерде және қатал климатта тасымалдау талаптары.

Неліктен Anbang жоғары вольтты мырышталған болат құбыр мұнараларын таңдау керек?

Зауыттық беріктік, бақыланатын сапа: Циндао Анбанг стандартталған өндірістік базаға ие жоғары вольтты мырышталған болат құбыр мұнараларының толық технологиялық тәуелсіз өндірісі — болат табақты кесуден, прокаттау және ыстық мырыштау үшін дәнекерлеу, құрастыру және тексеру — қамтамасыз ету үшін ISO9001 сапа жүйесін орындау әрбір мұнара дәлдік стандарттарына және тұрақты өнімділікке сәйкес келеді.

Жоғары берік материалдар, қауіпсіз және сенімді: Негізгі материалдар Q345B және ішінен таңдалады жоғары сапалы жоғары берік болат. Жоғары вольтты мырышталған болат құбыр мұнаралары тамаша иілу, бұралу, және мұздануға төзімділік, сейсмикалық қарқындылығы 8 градусқа дейін және желге төзімділігі 35-40 м/с төтенше жағдайда есептелген. ұзақ мерзімді пайдалану кезінде нөлдік жасырын тәуекелдерді қамтамасыз ететін шарттар.

Ыстық батыру процесі, ұзаққа созылатын коррозияға төзімділік: Ұлттық стандартты ыстық мырышпен қаптауды қолдану процесс, мырыш қабатының қалыңдығы ≥ 85 мкм, жоғары вольтты мырышталған болат құбыр мұнараларында сыртқы коррозияға төзімділік мерзімі 30 жылдан асады.

Кәдімгі жабындармен салыстырғанда, қызмет ету мерзімінің толық құны 60%-дан астамға қысқарды.

Жоғары теңшеу, күшті бейімделу: Құрылымдарды кернеу деңгейлеріне сәйкес реттеуге болады (110кВ-1000кВ), мұнара биіктігі (30-120м) және жер бедері орталары, соның ішінде мұнаралардың толық спектрін қамтамасыз етеді. түзу мұнаралар, бұрыштық мұнаралар, терминал мұнаралары және кернеу мұнаралары.

Толық тізбекті қызмет, уайымсыз жеткізу: Біріктірілген дизайн, өндіріс, тасымалдау, жоғары вольтты мырышталған болат құбыр мұнараларын орнату және сатудан кейінгі қызмет көрсету, кәсіби команда келесідей болады бүкіл процесс арқылы жоба циклдерін 30%-ға қысқарту және тұтынушылардың бір терезеден сатып алу қажеттіліктерін қанағаттандыру.

Таңдау нұсқаулығы

Таңдаудың жалпы принциптері

Жоғары вольтты мырышталған болат құбыр мұнараларын таңдаған кезде төрт негізгі факторға басымдық берілуі керек: кернеу деңгейі, сызықтық бұрышы, жер бедері және метеорологиялық жағдайлар, жер жағдайларымен және құрылыс ортасымен үйлеседі мұнара түрін жан-жақты анықтау.

Циндао Анбанг зауыты бір-бірден механикалық тексеруді қамтамасыз ете алады және жоғары вольтты мырышталған болат құбыр мұнараларының қауіпсіздігін, үнемділігін және жарамдылығын қамтамасыз ету үшін теңшелген таңдау.

Кернеу деңгейі бойынша таңдау

110кВ электр жеткізу желілері
Ұсынылады: Жеңіл түзу жоғары вольтты мырышталған болат құбыр мұнаралары, шағын бұрышты болат құбыр мұнаралары
Ортақ биіктігі: 21м–42м
Қолданылуы: Қалалық тарату желілері, индустриялық парктер, жаңартылатын энергияны жинау желілері

220 кВ электр жеткізу желілері
Ұсынылады: Стандартты түзу / кернеуге төзімді жоғары вольтты мырышталған болат құбыр мұнаралары, тар негізді болат құбыр мұнаралар
Ортақ биіктігі: 30м–63м
Қолданылатындар: Аймақтық магистральдық желілер, қалалық айналма желілер, өзеннен өтетін және жол кесіп өтетін жобалар

500кВ және одан жоғары ультра/қосымша жоғары кернеу
Ұсынылады: Үлкен жүктемеге төзімді жоғары вольтты мырышталған болат құбыр мұнаралары, екі тізбекті / көп тізбекті болат құбырлы мұнаралар
Ортақ биіктігі: 54м–100м
Қолданылатындар: облысаралық және аймақаралық тасымалдау, үлкен аралық желілер, жаңартылатын энергия экспортының негізгі дәліздері

Сызық функциясы бойынша таңдау

Тік мұнаралар: Бұрышсыз немесе бұрыштары <5°, жеңіл, арзан, тез құрастырылатын түзу сызықтар үшін қолданылады

Бұрыштық мұнаралар: 5°–90° бұрыштары бар сызықтар үшін қолданылады, бүйірлік керілуге ​​төтеп бере алады, құрылымдық қаттылығы жоғары.

Кернеу мұнаралары: Желілік бөліктерге, сым үзілуіне, жоғары кернеу аймақтарына қолданылады, өткізгіштің толық кернеуіне төтеп бере алады желі қауіпсіздігінің артық болуын қамтамасыз ету

Терминал мұнаралары: Станциялардың желілік кірістерінде, қосалқы станциялардың бастапқы/соңғы нүктелерінде, бір жақты жоғары кернеуде, күшейтілген құрылымды жобалау

Үлкен мұнаралар: Өзендерді, тас жолдарды, темір жолдарды, аңғарларды кесіп өту үшін қолданылады, өте жоғары берік болаттан жасалған қалың мырыштау, жел діріліне тамаша төзімділік

Жер бедері және қоршаған орта бойынша таңдау

Тік беткейлері бар таулы/төбелік рельеф, қиын тасымалдау → секциялық жоғары вольтты мырышталған болат құбырды қолданыңыз мұнаралар, жеңіл жалғыз бөліктер, көтеру оңай, іргетастың шағын ізі

Коррозиясы және ылғалдылығы жоғары жағалаудағы / тұзды шашатын жерлер → қалың мырыш қабаты жоғары вольтты мырышталған болатты қолданыңыз құбыр мұнаралары, мырыш қабаты ≥100μm, коррозияға қарсы қызмет мерзімін едәуір ұзартады

Мұздың қалыңдығы >10мм ауыр мұздану / мұз басқан аумақтар → күшейтілген жоғары вольтты мырышталған болат құбырды қолданыңыз мұнаралар, негізгі материалдың көлденең қимасын ұлғайту, мұзға қарсы шамадан тыс жүктемені жақсарту

Желдің жобалық жылдамдығы >35 м/с болатын қатты жел/тайфун аймақтары → желге төзімді жоғары вольтты мырышталған болатты қолданыңыз құбыр мұнаралары, жел жүктемесін азайту үшін конустық және құрылымды оңтайландыру

Кеңістігі шектеулі және жоғары эстетикалық талаптары бар қалалық / саябақ аймақтары → тар негізді жоғары вольтты мырышталған жабынды қолданыңыз болат құбыр мұнаралары, шағын көлемді ізі, қарапайым және эстетикалық жағымды дизайн

Схемалар саны бойынша таңдау

Бір тізбек: Кәдімгі жоғары вольтты мырышталған болат құбыр мұнаралары, қарапайым құрылым, оңтайлы үнемділік

Қос тізбек: Екі тізбекті жоғары вольтты мырышталған болат құбыр мұнаралары, дәліз кеңістігін үнемдейді, қалалық үшін жарамды аудандар мен жері тапшы аймақтар

Бір мұнарадағы көп тізбекті / бірнеше тізбектер: Өте жоғары вольтты тығыз дәліздер үшін көп тізбекті пайдаланыңыз ауыр жүкті жоғары вольтты мырышталған болат құбыр мұнаралары.

Жиі қойылатын сұрақтар

Бұрыштық болат мұнаралармен салыстырғанда жоғары вольтты мырышталған болат құбыр мұнараларының артықшылықтары қандай?

Жоғары қысымды мырышталған болат түтік мұнараларының үлкен секциялық иілу қаттылығы және желге төзімділігі азырақ. коэффициент, оларды жел мен жер сілкінісіне қарсы күштірек ету; олар талап ететін жердің 1/3-1/2 бөлігін ғана алып жатыр бұрыштық болат мұнаралар, жер шығындарын үнемдеу; олардың ұқыпты көрінісі, коррозияға төзімділігі ұзағырақ және төменірек техникалық қызмет көрсету талаптары.

Ыстық мырыштау сапасы қалай қамтамасыз етіледі? Қызмет мерзімі қандай?

Anbang жоғары қысымды мырышталған болат құбыр мұнаралары ұлттық стандартты GB/T 13912 ыстық мырыштау процесін пайдаланады, мырыш қабатының қалыңдығы ≥85 мкм және әрбір құрылғы үшінші тараппен сыналады.

Қалыпты сыртқы жағдайларда, коррозияға төзімділігінің қызмет ету мерзімі ≥30 жыл, ал жалпы жобалық қызмет мерзімі ≥50 жыл.

Жоғары қысымды мырышталған болат құбыр мұнараларының өндірістік циклі және орнату қиындықтары қандай?

Кәдімгі жоғары қысымды мырышталған болат құбыр мұнарасы 15-30 күндік бір сериялы өндіріс цикліне ие; ол үлкен немесе күрделі жабдықты қажет етпейтін сегменттелген фланецті қосылымдарды және жергілікті болттарды құрастыруды пайдаланады. Қалыпты құрылыс бригадалары орнатуды басшылыққа ала отырып аяқтай алады, орнату тиімділігі бұдан 50% жоғары бұрыштық болат мұнаралар.

Жоғары қысымды мырышталған болат құбыр мұнараларын арнайы жерлерге бейімдеуге бола ма?

Иә. Биік биіктік, қалың мұз, жағалаудағы тұзды шашу және жер сілкінісі болуы мүмкін аймақтар сияқты жағдайларға байланысты жоғары қысымды мырышталған болат құбыр мұнараларының материалы, қабырғасының қалыңдығы, іргетас түрі және құрылымдық беріктігі реттелуі және арнайы дизайн шешімі ұсынылуы мүмкін.

Жоғары қысымды мырышталған болат құбырлы тіректерді сатып алуға қандай қызметтер кіреді?

Оған дизайн, өндіру, тасымалдау, орнату бойынша нұсқаулық, 5 жылдық кепілдік және қызмет мерзімі кіреді. сатудан кейінгі қызмет көрсету. Толық техникалық құжаттар, оның ішінде тексеру актілері, сертификаттар ұсынылады сәйкестік және механикалық есептеу кітаптары.
