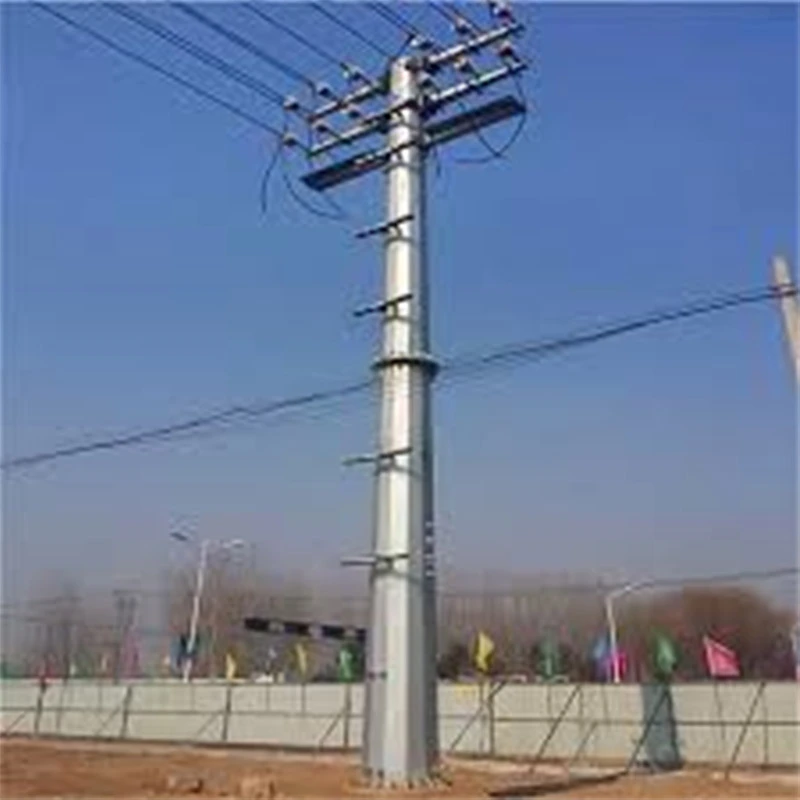

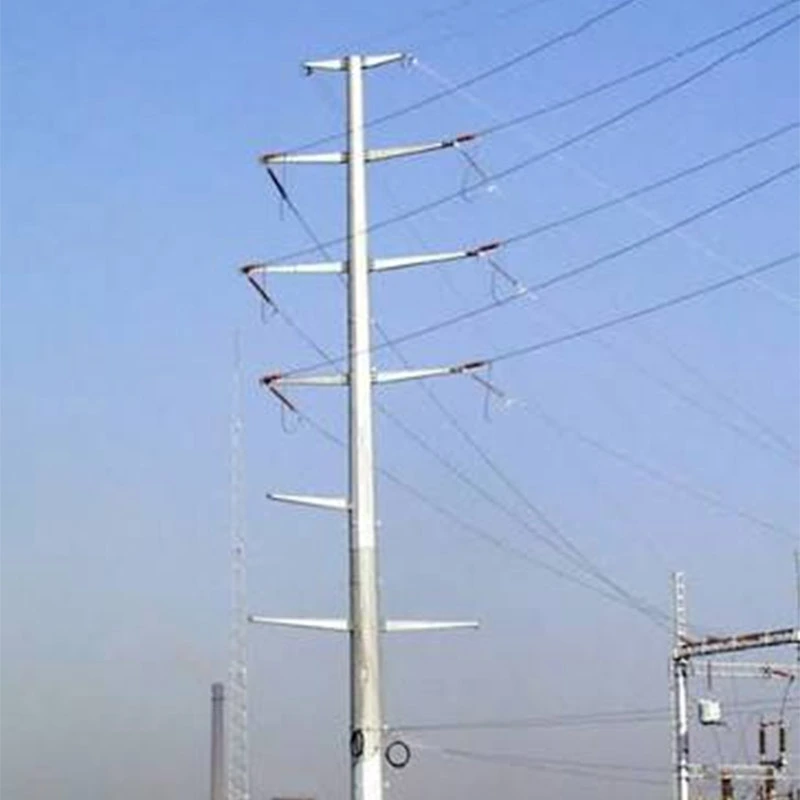

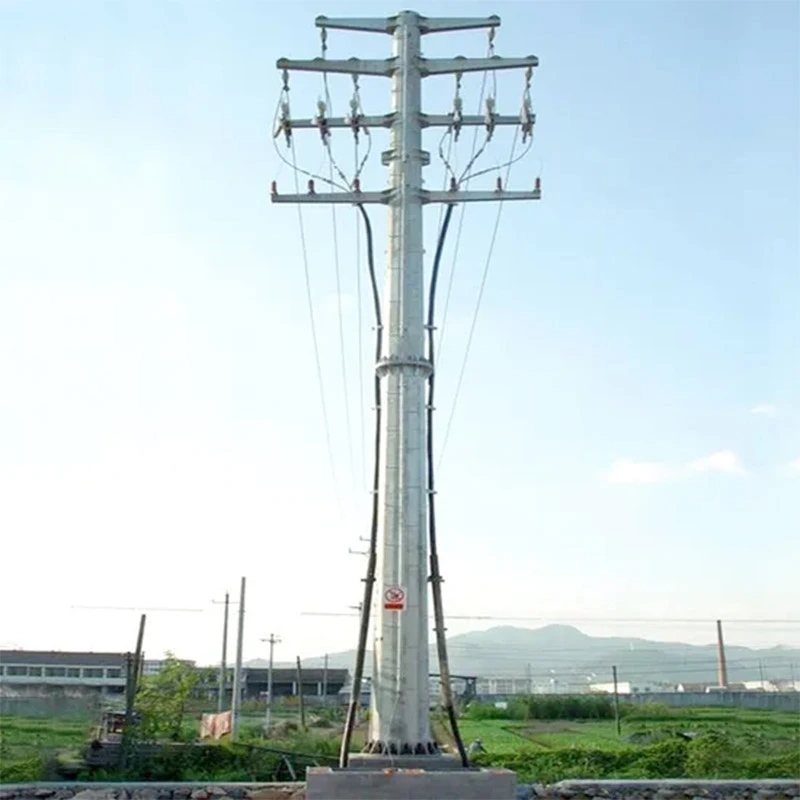

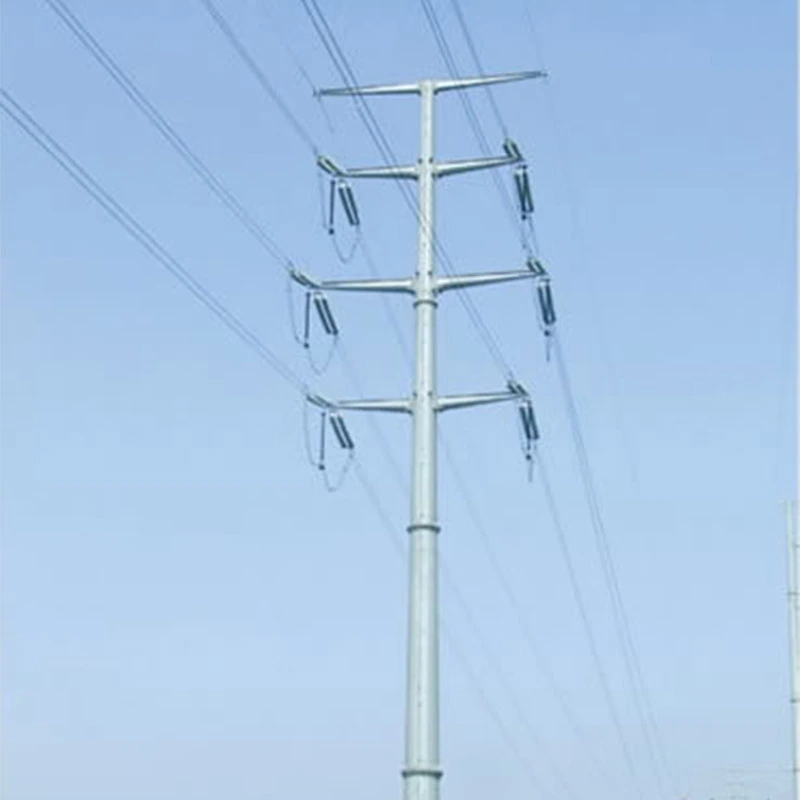

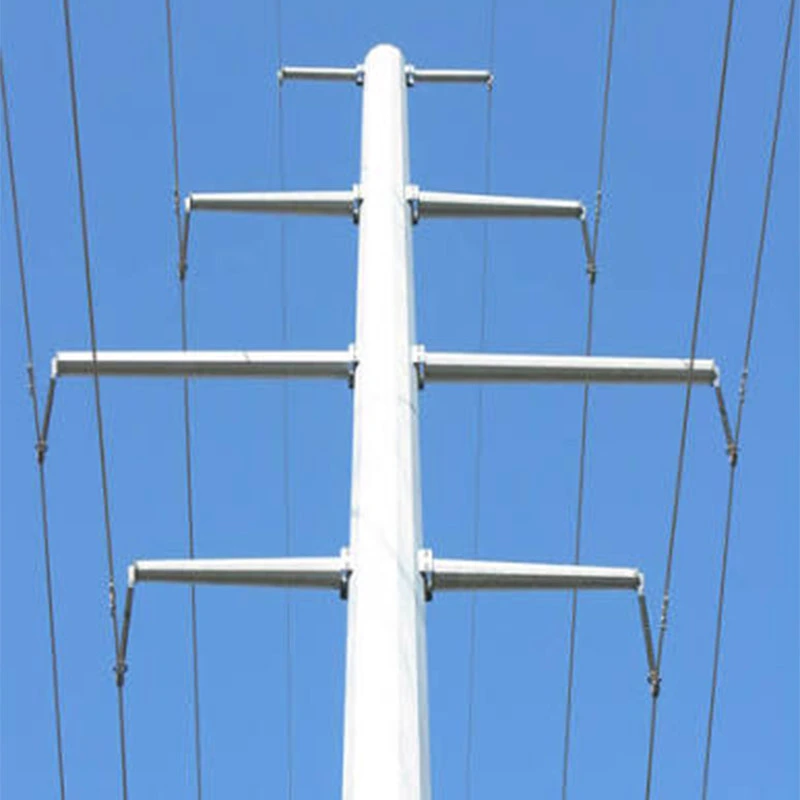

Құбырлы болат кернеу мұнарасы

Барлық өнімдер EN 1090 және EN 10025 еуропалық стандарттарға сәйкес, үшінші тараптың беделді сынақ есептерімен расталады SGS және TÜV компанияларынан. Шикізатқа қатаң бақылау және дайын өнім сапасын тексеру бүкіл аумақта жүзеге асырылады ұзақ мерзімді коррозияға қарсы өнімділікке және механикалық беріктікке кепілдік беретін өндіріс. Бізде бай жаһандық жоба бар 220кВ-500кВ электр берудің бірнеше жобалары үшін құбырлы болат керме мұнараларын жеткізу тәжірибесі Еуропада, Орталық Азияда және басқа аймақтарда. Бұрыштық бөліктегі сызықтың өтуі, сымның керілуі мойынтіректері үшін оңтайландырылған және далалық орнату, бұл мұнара ыңғайлы құрастыру және төмен техникалық қызмет көрсету құны бар. Арнайы сызбаға негізделген өңдеу және толық жинақталған сертификаттау құжаттары клиенттердің тендерлік және алаң құрылысына сәйкес келуі мүмкін сұраныс.

Құбырлы болат кернеу мұнарасын қолдану сценарийлері

Құбырлы болат кернеу мұнаралары 220кВ-500кВ жоғары вольтты электр беру желілері үшін кеңінен қолданылады, сызықтық бұрыштық учаскелер, терминалдық нүктелер, өзен- аңғарлар өткелдері, таулы рельеф және жағалаудағы тұз шашатын аймақтар, сондай-ақ жел және күн энергиясының жаңартылатын энергия базалары үшін энергияны эвакуациялау жобалары.

Күшті ішкі өндірістік қуаттылыққа сүйене отырып, біздің фабрика толық ауқымды өндірістік жұмыс процестерін аяқтайды: шикізатты тексеру, CNC кесу, роботты дәнекерлеу, алдын ала құрастыру, ыстық мырыштау және дайын өнім тестілеу, тұтынушы сызбалары мен торапты жүктеу параметрлері үшін теңшелген дайындауды қолдау.

Қатаң сапаны қамтамасыз ету өндірістің әрбір кезеңін қамтиды. Сыни дәнекерленген жіктер бұзылмайтын сынақтан өтеді. Өнімдер сәйкес келеді EN 1090, EN 10025 стандарттарымен, беделді SGS және TÜV үшінші тарап сынақ есептерімен бірге механикалық беріктігі мен коррозияға қарсы көрсеткіштері.

Көптеген шетелдегі электр жеткізу жобаларында дәлелденген бұл құрастырмалы мұнаралар өрісті жылдам орнатуға және төмен техникалық қызмет көрсету, күрделі рельефті EPC тендерлік және құрылыс талаптарына толық сәйкес келеді

Сынақ деректері мен есептері

Our tubular steel tension tower undergoes comprehensive third-party verification by SGS and TÜV, with full physical-test reports available for project tender submission.Test items cover raw-material mechanical performance, ultrasonic non-destructive welding inspection, hot-dip galvanizing anti-corrosion performance, dimension tolerance және имитацияланған құрылымдық жүктеме сынағы.

Негізгі беделді сынақ деректері

1. Болат субстрат:аққыштық шегі ≥355 МПа, созылу беріктігі 470-630 МПа, төмен температуралық әсер энергия -20 ℃ кезінде ≥34Дж.

2. Ыстық мырыштау:мырыш жабынының орташа қалыңдығы ≥86 мкм; Тұзды шашырату сынағы қызыл-тот жоқ екенін көрсетеді 1000 сағаттық циклден астам қалыптастыру, ұзақ мерзімді сыртқы коррозияға қарсы мүмкіндікті қамтамасыз етеді.

3. Дәнекерлеу қосылысы:100% ультрадыбыстық NDT тексеруі, ешқандай жарықшақ немесе толық емес синтез ақаулары анықталмады.

4. Құрылымдық жүктеме:толық ауқымды үлгі сынағы желдің жылдамдығын жобалау кезінде тұрақты өнімділікті растайды 45 м/с дейін және мұз жамылғысының ауыр жүктемесі.

Құбырлы болат керме мұнарасына арналған стандартты техникалық қызмет көрсету нұсқаулары

Бұл нұсқаулық 220кВ-500кВ кернеуінде қолданылатын құбырлы болат керме мұнараларын жүйелі түрде тексеруді және техникалық қызмет көрсетуді қамтиды. ұзақ мерзімді қауіпсіз пайдалануды қамтамасыз ету үшін әуе электр беру желілері.

Көрнекі және құрылымдық тексеру

Әр 6-12 ай сайын толық сайтты визуалды тексеруден өткізіңіз. Мұнара корпусының деформациясын, болттардың босағанын немесе жоқтығын тексеріңіз бөлшектер, түтік жалғауының күйі және іргетастың шөгуі. Бос болттарды тармағында көрсетілген момент мәніне дейін бұраңыз біздің зауыттық сынақ құжаттары. Зақымдалған компоненттерді дереу ауыстырыңыз.

Коррозияға қарсы тексеру

Ыстық мырышталған беттерді тексеріңіз. SGS тексерілген сынақ стандартын қараңыз: білікті мырыш жабынының қалыңдығы ≥86 мкм. Мырыш қабатының қабығын, тот дақтарын, әсіресе дәнекерлеу тігістерінде және жағалаудағы тұз шашатын аймақтарда қадағалаңыз. Сенсорлық қызыл тот пайда болғаннан кейін коррозияға қарсы бояу қолданылады.

Дәнекерлеу және қосалқы бөлшектерді тексеру

Негізгі дәнекерлеу қосылыстарын тексеріңіз; бетіндегі жарықтарды анықтау үшін TÜV ультрадыбыстық NDT сынақ стандарттарына сілтеме. оқшаулағыштарды тексеру, фитингтер мен жерге тұйықтау құрылғылары. Жерге тұйықтау кедергісі жобалық талаптарда сақталуын қамтамасыз етіңіз.

Төтенше ауа райынан кейінгі күтім

Қатты желден, қатты көктайғақтан немесе жер сілкінісінен кейін арнайы шұғыл тексеруді орындаңыз. Мұнараның ауытқуын және қосылуын тексеріңіз тұтастық. Барлық техникалық қызмет көрсету жазбалары қадағалау үшін тапсырылады. Біздің техникалық топ сатудан кейінгі қолдауды ұсынады күрделі учаскені бағалау және компоненттерді ауыстыру үшін.

Anbang құбырлы болат кернеу мұнарасының сертификаттары

Qingdao Anbang New Energy компаниясының құбырлы болат кернеу мұнарасы толық жүйе деңгейінде және өнім деңгейінде сертификаттарға ие. жаһандық жоғары вольтты электр жеткізу жобаларын, әсіресе ЕО және Орталық Азиядағы EPC тендерлерін қолдау.

Біздің зауыт ISO 9001 сапа менеджменті жүйесімен, ISO 14001 қоршаған ортаны басқару жүйесімен және ISO сертификатымен сертификатталған. 45001 Еңбекті қорғау және қауіпсіздік жүйесі, стандартталған толық циклді өндірістік бақылауға кепілдік береді. дайын өнімді жеткізуге шикізаттың түсуі.

Еуропалық нарыққа кіру үшін өнімдер EN 1090-1 (EXC3) және EN 10025-2 стандарттарына сәйкес келеді, ЕО CPR бойынша берілген CE белгісі TÜV хабарландырылған органы TÜV SÜD қараған расталған Зауыттық Өндірістік Бақылау (FPC) құжаттарымен бірге ереже. Беделді үшінші тарап сынақ есептерін SGS және TÜV қамтамасыз етеді, болаттың механикалық қасиетін, ультрадыбыстық Дәнекерленген жіктерге арналған NDT, ыстық мырыштау қалыңдығы және тұзды бүріккіш коррозияға қарсы өнімділік.

Besides international credentials, Anbang owns national manufacturing license for 220kV-500kV transmission steel мұнаралар және жоғары технологиялық кәсіпорынның біліктілігі. All certificates, MTR material test reports, inspection records are traceable and deliverable together with goods for project review and acceptance.

Anbang құбырлы болат кернеу мұнарасының артықшылықтары

Anbang құбырлы болат кернеу мұнарасы құрылымдық өнімділікте, өндірісте жан-жақты күшті қамтамасыз етеді қуаттылық, сапаны бақылау, сертификаттауды қолдау және 220кВ-500кВ жоғары вольтты беру үшін жобаны бейімдеу жобалар.

In structural performance, round tubular steel design brings higher strength-to-weight ratio. Ол тиімді қарсы тұрады strong wind, ice coating and seismic force, suitable for corners, terminal points, river crossings and coastal тұз шашатын аймақтар. Hot-dip galvanizing treatment guarantees long-term anti-corrosion performance with expected қызмет ету мерзімі 30-50 жылға дейін. Біздің толық үйдегі өндірістік желі арқылы біз толық процедураларды орындаймыз. шикізатты тексеру, CNC кесу, роботты дәнекерлеу және дайын өнімді алдын ала құрастыру. Қатаң сапа бақылау әрбір жұмыс процедурасынан өтеді. Өнімдер EN 1090-1 EXC3 және EN 10025-2 стандарттарына сәйкес келеді. CE белгісі бойынша, механикалық қасиеттерді қамтитын SGS және TÜV үшінші тарап сынақ есептерімен, ультрадыбыстық NDT дәнекерлеуді тексеру және тұзды спреймен коррозияға қарсы сынау.

Біз тұтынушы сызбалары негізінде таңдамалы өндірісті қолдаймыз. Шетелдік EPC жобасының бай тәжірибесімен біз толық жеткіземіз сертификаттау құжаттары, MTR есептері және сатудан кейінгі техникалық қолдау, алаңды орнатуды және түсіруді жеңілдету кейінгі кезеңдегі техникалық қызмет көрсету шығындары.
