Бұрыштық болат бал мұнарасы

Qingdao Anbang New Energy толық технологиялық қызметтерді ұсыну үшін жаһандық жеткізу тізбегі мен техникалық қызмет көрсету тобына сүйенеді. жобаны ерте жасақтаудан және тапсырыс бойынша дайындалған өндірістен сайтта орнату нұсқаулығына және сатудан кейінгі пайдалануға дейін және техникалық қызмет көрсету.

Біз бірнеше жаңа энергетикалық және энергетикалық жобаларға арналған бұрыштық болат бал ұялы мұнара шешімдерін ұсындық Оңтүстік-Шығыс Азия, Еуропа, Африка және басқа аймақтар.

Біз жылдам жауап бере аламыз және жоғары сапалы өнімдерді жеткізе аламыз сәйкес жаһандық таза энергия мен инфрақұрылымды қолдайтын жергілікті климат, стандарттар және құрылыс кестесіне қойылатын талаптар дамыту.

Біздің өнімде бал ұясының тор құрылымы оның негізі ретінде біріктірілген бал ұялы құрылымдардың жоғары тұрақтылығымен дәстүрлі бұрыштық болат мұнаралардың жоғары жүк көтергіштігі.

The Негізгі материал ұлттық стандарттарға сәйкес келетін жоғары берік ыстықтай илектелген бұрыштық болат болып табылады және ол ұзаққа созылатын ыстық су коррозияға қарсы мырыштау процесі. Ол мұнара биіктігі, жүктеме, желге төзімділік үшін толық параметрді теңшеуді қолдайды деңгейі және т.б.

Өнім сонымен қатар ықшам құрылымды, шағын ізді, күшті жел мен сейсмикалық төзімділікті біріктіреді, және төмен техникалық қызмет көрсету шығындары. Ол ISO 9001 және GB/T 2694 сияқты халықаралық және отандық стандарттарға сәйкес келеді, үшін жаңғыртылатын энергия көздері, энергетика, байланыс, қауіпсіздік және басқа жаһандық жобалар үшін тиімді, қауіпсіз және үнемді қолдау шешімдерін қамтамасыз ететін өрістер.

Негізгі артықшылықтар

Патентті күшейту технологиясын қолдау: Біздің болат бұрышты бал мұнаралары патенттелген арматурамен жабдықталған электр беріліс мұнараларында қолданылатын болат компоненттерінің технологиясы (CN223937740U).

Мұнара солармен салынған қалыңдатылған түйін пластиналары бар Q355B/Q345B сияқты мұқият таңдалған жоғары берік ыстықтай илектелген бұрыштық болат (≥5мм) және негізгі тақталар (≥16мм). Әрбір партия материал сертификатымен және механикалық өнімділік сынақтарымен бірге келеді спектроскопиялық талдау және созылу сынақтары.

Керемет құрылымдық өнімділік: Бұрыштық болат бал ұясы мұнарасы кеңістіктік үшбұрышты механикаға сәйкес келеді жүйесі және күшті жел мен мұзға төзімділігі бар тұрақты ауырлық орталығын қамтамасыз ететін жоғары берік бұрышты болатты пайдаланады.

Авторы қалыптастыру қысқыштар, бұрандалы шыбықтар және бұрандалы жеңдер арқылы үшбұрышты тіректер, негізгі тіректердің беріктігі мен қаттылығы бұрыш болат бұрғылаусыз айтарлықтай артады, негізгі материалдың зақымдалуын болдырмайды және жалпы жақсартады жүк көтергіштігі 30%-дан астам.

Ұзақ мерзімді коррозиядан қорғау: Коррозияға қарсы негізгі процесс ыстық мырыштауды пайдаланады (тот басу үшін құмдату). жою дәрежесі Sa2.5), мырыш қабатының қалыңдығы ≥86μm (GB/T 13912 стандарттарына сәйкес).

Ол болуы мүмкін дейін жаңартылды сияқты қатал орталарға жарамды, тұтынушы талаптарына сәйкес коррозияға қарсы композициялық шешім жағалау жоғары тұзды тұман және өнеркәсіптік аймақтар.

Тиімді құрылыс: Қосылу әдісі негізінен қосымша ретінде ішінара дәнекерлеуі бар болттарды пайдаланады. Мұнара сегменті құрастыру автоматтандырылған құрастыру платформасы арқылы аяқталады.

Зауытта құрастырылған тәуелсіз толық сегменттер мұнара дәстүрлі пластина қосылымдарын болдырмай, дөңгелек пластинадан пластинаға жалғауларды пайдаланады. Дәнекерлеу тігістері тексеріледі қосылымның беріктігін қамтамасыз ету үшін бұзбайтын (UT/MT).

Икемді теңшеу: Біз толық параметрді теңшеу қызметтерін ұсынамыз (биіктік / жүктеме / интерфейс). Мұнара биіктіктері 15-тен 60 метрге дейінгі диапазон, жүк көтергіштігі 500–5000 кг, фотоэлектрлік күшейткіш үшін өте қолайлы станциялар, жел қуаты үшін желді өлшеу, байланыс базалық станциялары және басқа да әртүрлі талаптар.

Кең қолданбалы сценарийлер: Қуатты беру (ультра жоғары кернеу / жоғары кернеу), байланыс негізі үшін қолайлы станциялар, жел энергиясын қолдау, найзағайдан қорғау, бақылау және 5-тен 80-ге дейінгі биіктіктерді қамтитын басқа да өрістер метр.

Ықшам бал құрылымы дәстүрлі бұрыштық болат мұнаралармен салыстырғанда ізін 10-15% азайтады, оны қала маңындағы, ауылшаруашылық алқаптарындағы және таулы аймақтардағы шектеулі кеңістіктерге қолайлы етеді.

Спецификация параметрлері

Қолдану сценарийі

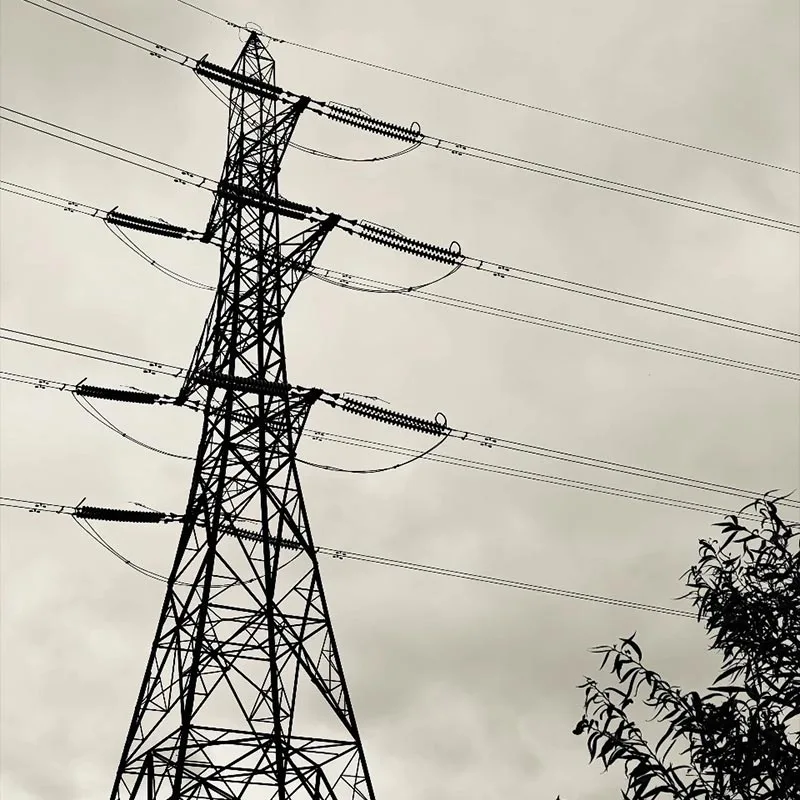

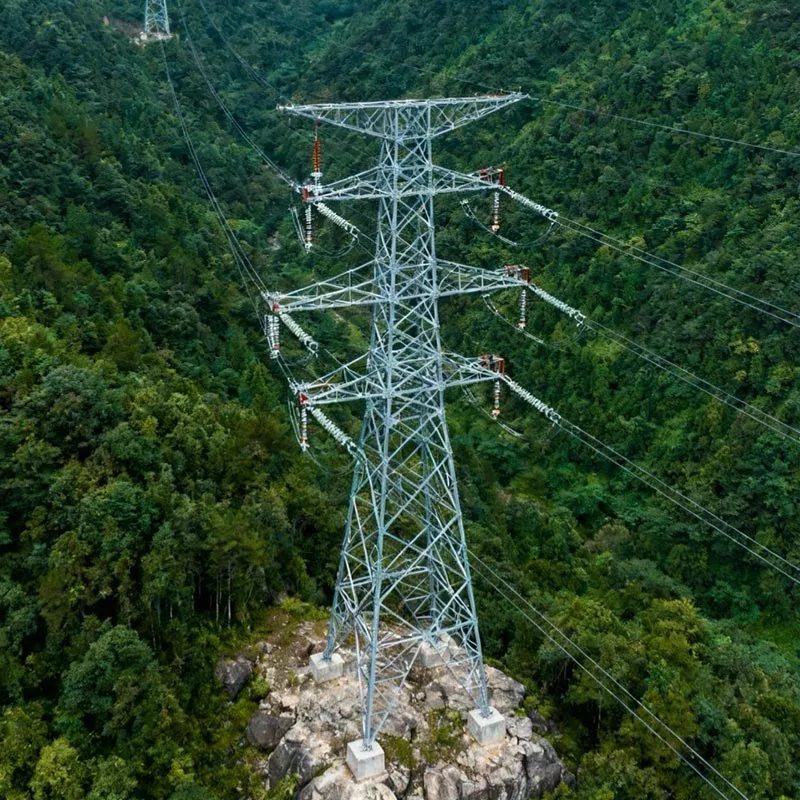

Электр энергиясын беру: Жоғары вольтты / ультра жоғары вольтты электр беру желілері, ауылдық желілерді жаңарту, саябақ қуат көзін қолдау мұнаралары.

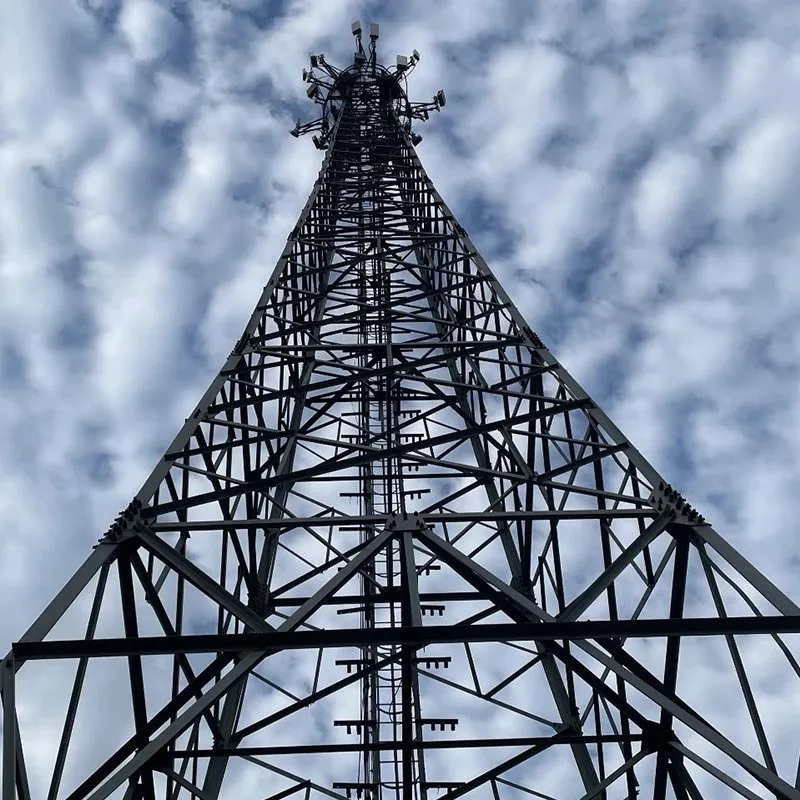

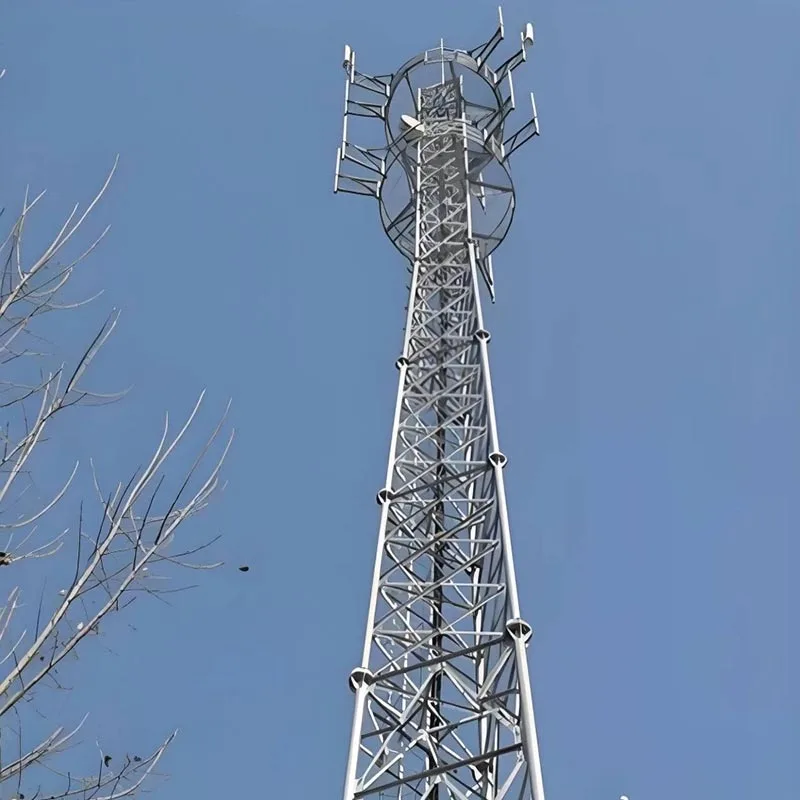

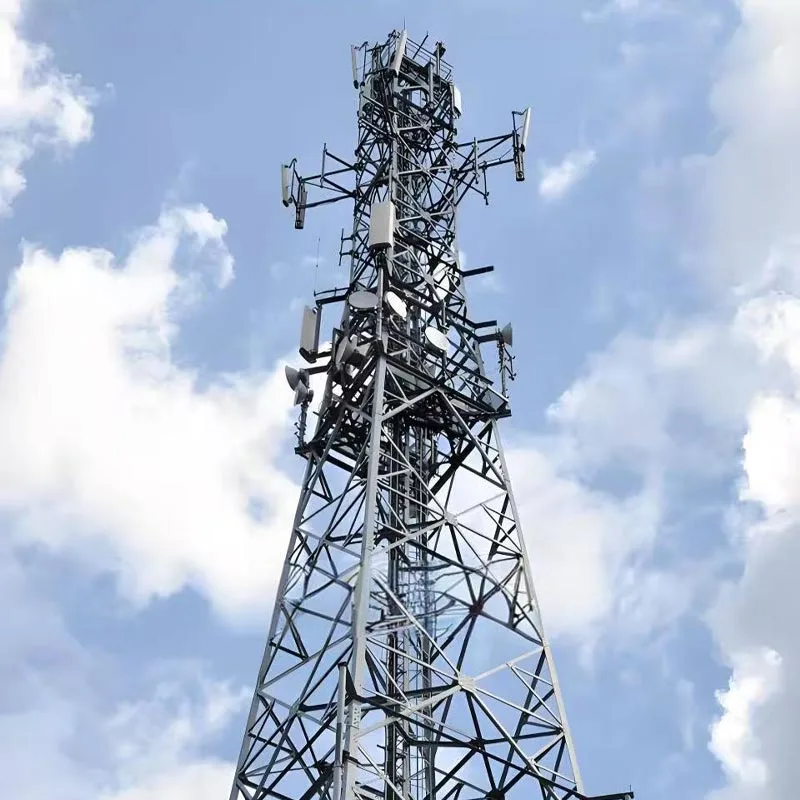

Байланыс базалық станциялары: 5G/4G макро базалық станциялар, микростанция қондырғылары, қалалық және ауылдық сигналды қамту мұнаралар.

Жел энергиясын қолдау: Желді өлшеу мұнаралары, жинау желісі мұнаралары, далалық станцияны бақылау және найзағай қорғаныс мұнаралары.

Фотоэлектрлік энергияны сақтау: Фотоэлектр станцияларына арналған байланыс мұнаралары, алаңның қауіпсіздігін бақылау мұнаралары.

Өнеркәсіптік мониторинг: Шахталарды, мұнай кен орындарын, өзендерді, орман өрттерінің алдын алуды және т.б. қашықтан бақылау мұнаралары.

Коммуналдық инженерия: Қаланы жарықтандыру, көлік қозғалысын бақылау, ауа райын бақылау, найзағайдан қорғау мұнаралары.

Тау / қала маңы: Күрделі жер бедері бар аймақтарға арналған жеңіл мұнаралар, тасымалдау және орнату оңайырақ.

Жиі қойылатын сұрақтар

1. Бұрыштық болат бал мұнарасы мен дәстүрлі бұрыштық болат мұнараның айырмашылығы неде?

Дәстүрлі бұрыштық болат мұнаралармен салыстырғанда: бал ұялы тор құрылымы күш беру жолын оңтайландырады, бірдей мөлшерде болатпен жүк көтеру қабілетін 15% -20% арттыру, жақсы жел мен сейсмикалық қамтамасыз ету қарсылық, және модульдік құрастыруда жоғары тиімділік.

2. Коррозиядан қорғау жаһандық жобаларға қалай бейімделген?

Стандартты ыстық мырыштау (мырыш қабаты ≥86μm), тот баспайтын 96 сағаттық тұзды бүрку сынауынан өтеді;
Жағалаудағы жоғары тұзды, өнеркәсіптік және басқа сценарийлер үшін ыстық мырышталған қос коррозияға қарсы шешім және фторкөміртекті жабынмен қамтамасыз етілген, қызмет ету мерзімін 35–40 жылға дейін ұзартады;
Барлық бекіткіштер ыстық мырышпен қапталған, ал болт қосылымдары жергілікті коррозияны болдырмау үшін Dacromet жабынын пайдаланады.

3. Тапсырылған өнімдерді жеткізу циклі қандай?

Стандартты өнімдер (15–30 метр): қоймада бар, 7–15 күн ішінде жөнелтіледі;
Тапсырылған өнімдер (30–60 метр, коррозияға қарсы / жүктемені қоса алғанда): Дизайнға байланысты күрделілік, өндіріс 20–45 күнде аяқталады, орнату нұсқаулары мен техникалық қолдау көрсетіледі.

4. Орнату және техникалық қызмет көрсету кезінде қандай негізгі сәттерге назар аудару керек?

Орнату: биік құрылымды орнату біліктілігі бар, қатаң түрде жиналған топпен орындалуы керек сызбаларға сәйкес, вертикалды қамтамасыз ету үшін стандарттарға сәйкес болт моментімен (M24 болттар ≥ 400 Н·м);
Техникалық қызмет көрсету: мырыштау қалыңдығын және болттардың тығыздығын 2 жыл сайын тексеріңіз; кешенді тексеру жүргізу тайфундардан немесе жер сілкіністерінен кейін; жағалау аймақтарында коррозияға қарсы қабатты әр 3 жыл сайын жөндеп, қайта өлшеңіз әр 1-2 жыл сайын жерге тұйықталуға төзімділік.

5. Өнім қандай халықаралық/ішкі стандарттарға сәйкес келеді?

Отандық стандарттар: GB/T 2694 «Электр жеткізу желілерінің тіректерін өндіруге арналған техникалық шарттар», GB 50017 «Болат Құрылымды жобалау стандарты», GB 50135 «Биік қабатты құрылымды жобалау стандарты»;
Халықаралық стандарттар: ISO 9001 сапа менеджменті жүйесі, ASTM, DIN, JIS және т.б. және сәйкесті қамтамасыз ете алады. жоба елінің талаптарына сәйкестік құжаттары.
