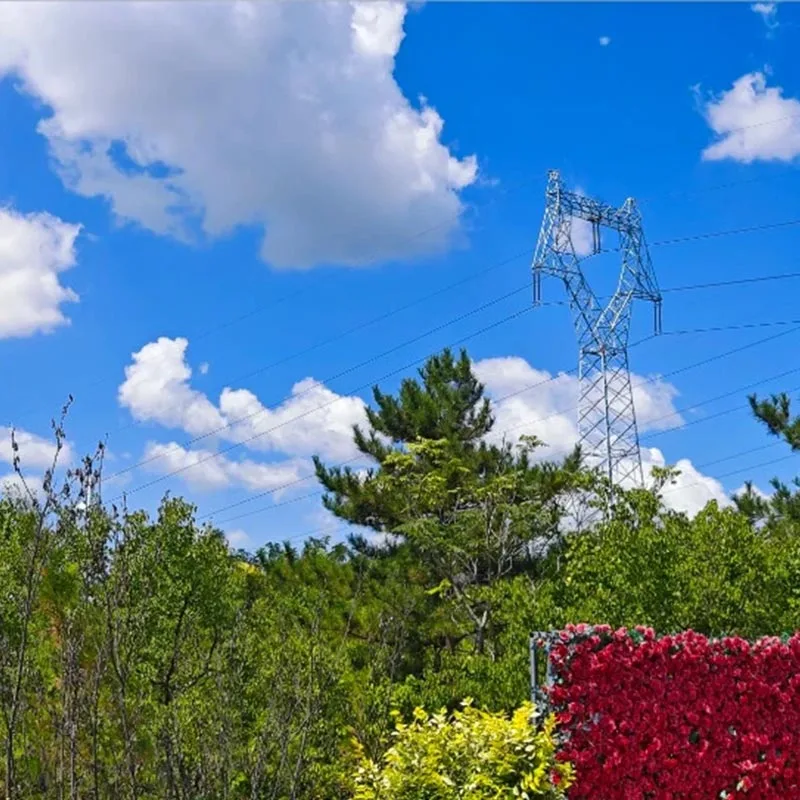

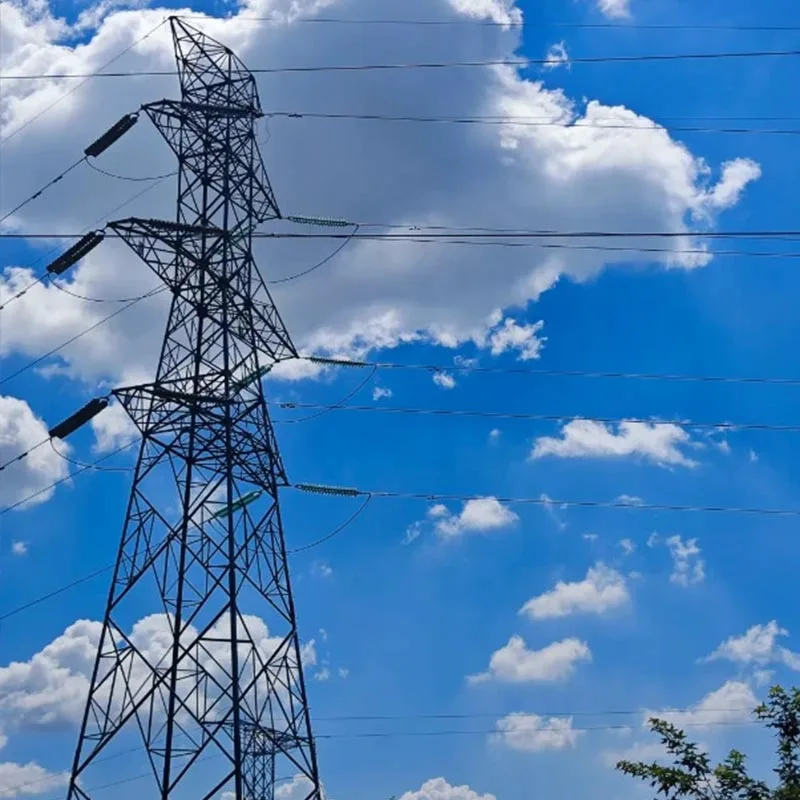

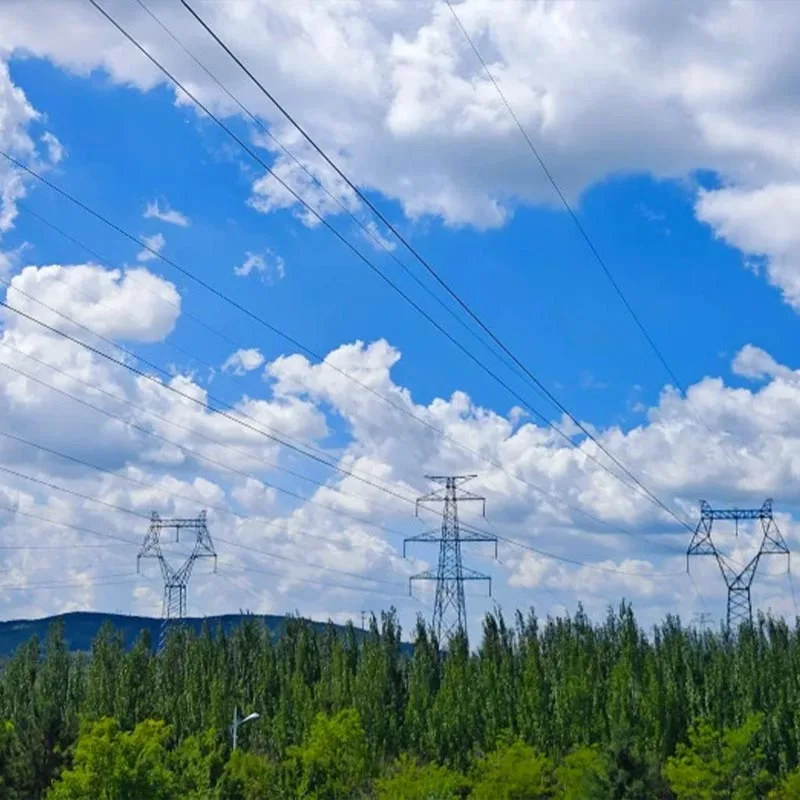

330кВ электр беру желісі бұрышты болат мұнара

Qingdao Anbang New Energy компаниясының 330 кВ электр беру желісінің бұрыштық болат мұнарасы - бұл жоғары вольтты таратудың негізгі жабдығы Қытайдың электр қуатын салу қажеттіліктеріне негізделген және оны пайдалана отырып, компаниямен тәуелсіз әзірленген және өндірілген өз зауытының өндірістік артықшылықтары.

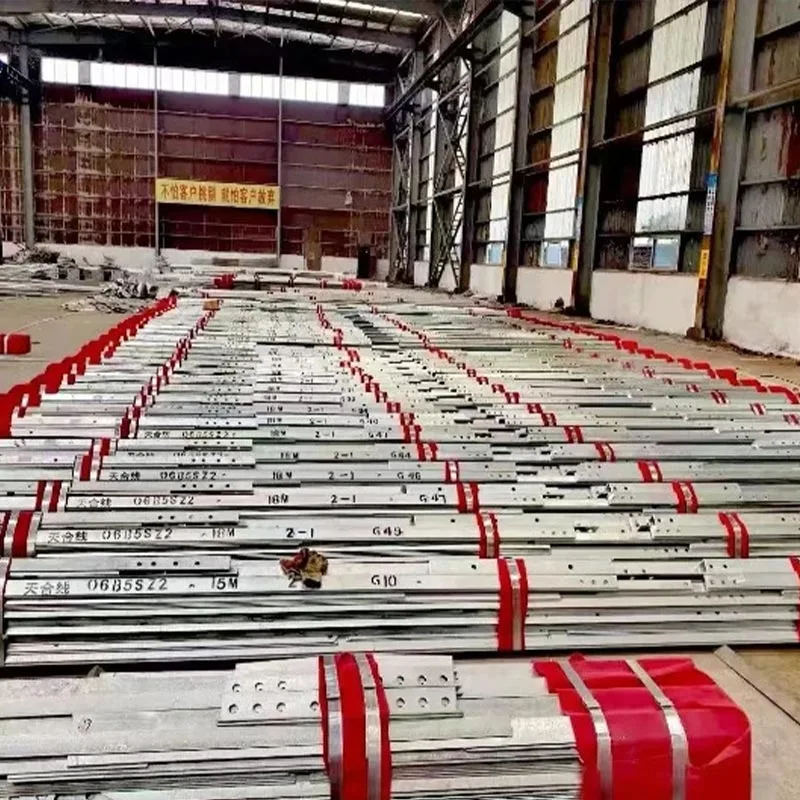

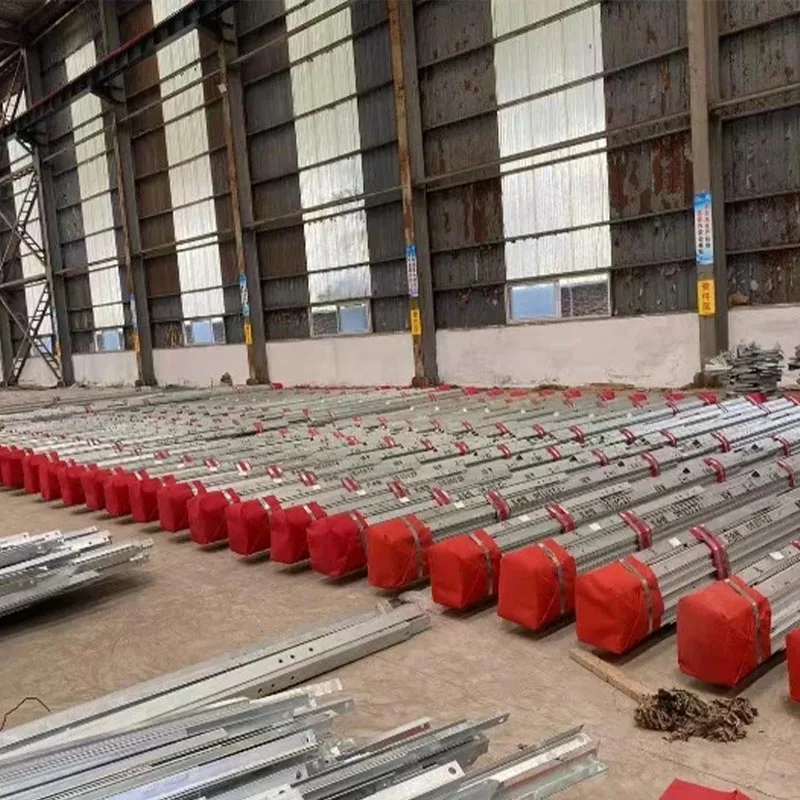

Бұл мұнара жоғары сапалы бұрыштан жасалған болат Q235B, Q345B және Q420B, дәл кесу, дәнекерлеу, ыстық мырыштау және басқа да қатаң әдістер арқылы өңделеді. процедуралар.

Бұл бір немесе біріктірілген бұрышты болат қималары бар құрамдас бөліктері бар торлы өздігінен жүретін мұнара, ықшам құрылымды, күшті бөлуді және мөлдір жүкті тасымалдауды қамтамасыз етеді.

330 кВ электр беру желісінің негізгі тірек қондырғысы ретінде ол бар жоғары беріктік, жоғары тұрақтылық, жел мен жер сілкінісіне төзімділік, коррозияға төзімділік және ұзақтықты қамтитын артықшылықтар қызмет ету мерзімі. Ол жазықтар, төбелер, таулар және жағалау аймақтары сияқты әртүрлі күрделі рельефтерге қолайлы.

Кездеседі 330 кВ жоғары вольтты электр жеткізу желілері үшін өткізгіштерді орнатуға және оқшаулағышты ілуге қойылатын негізгі талаптар, «Электр жеткізу желілерінің мұнараларын жобалау стандарттарын» қатаң сақтай отырып, қауіпсіз, сенімді, ұлттық және үшін үнемді, және тиімді кешенді шешім халықаралық электр желілері және аймақтық тиімді қуат ресурстарын қолдайтын өңірлік тасымалдау жобалары беру.

Параметр спецификациялары

Үлгіні таңдау бойынша ұсыныстар

30-40м Мұнара (Құрғақ түрі) Қолданылатын сценарийлер

Жазық аймақтар, қала маңындағы 330 кВ электр беру желілері, қосалқы станциялардың шығыс желілері, көлденеңінен жасалған кәдімгі электр беру учаскелері 200-250 м.

Ұсынылатын себептер: Ықшам құрылым, шағын орын, үнемді құны, айқын кернеу бөлу, ыңғайлы орнату, үлкен құрылыс техникасын қажет етпейді, орташа деңгейі бар аймақтарға жарамды халықтың тығыздығы және жазық жер бедері. Бұл 330 кВ таратудың кәдімгі секциялары үшін қолайлы үлгі ақылға қонымды болат пайдалану және тамаша шығындар өнімділігі бар желілер.

40-50м Мұнара (Кесе түрі) Қолданылатын сценарийлер

Таулы аймақтар, орташа аралықтағы электр жеткізу желілері (көлденең аралығы 250-300 м), дәліз ені аз шектеулері бар учаскелер, тіркелгі сигналының кедергісін болдырмау талаптары.

Ұсынылатын себептер: Өткізгіштер үш фазалы көлденең орналасуда орналастырылған, ақылға қонымды кернеулер, жоғары қаттылық, 330кВ желілік жерге қосу сымдары үшін қауіпсіз тазартуды тиімді қамтамасыз етеді, желге төзімді, жеңіл толқынды жер және басқарылатын электр беру желісі дәлізінің енін қажет ететін жобалар, орнату оңай және сақтау.

50-70 м мұнара (портал/күшейтілген түрі) Қолданылатын сценарийлер

Таулы аймақтар, шалғай аймақтар, жағалаудағы қатты жел аймақтары, ұзын аралық электр беру желілері (көлденең аралығы 300-400 м), және бар сызықтарды кесіп өтетін арнайы учаскелер.

Ұсынылатын себептер: Күшейтілген бұрышты болат тігу, жоғары беріктік, күшті тұрақтылық, консервілерді пайдаланады қатты желге, қалың қарға, тұзды спрейге және басқа да қатал ауа райы жағдайларына төтеп беру; іргетастың кернеуі орынды, күрделі рельефте орнатуға жарамды, жүк көтеру және апатқа қарсы тұру мәселелерін тиімді шешеді Таулы және жағалаудағы аудандардағы 330 кВ желілер. Кейбір үлгілерді өту мұнаралары ретінде пайдалануға болады.

Реттелетін мұнаралар Қолданылатын сценарийлер

Ерекше рельеф (аралдар, тік беткейлер, батпақтар), арнайы жүктер (көп жабдықты біріктіру, үлкен аралықты өткелдер), ерекше ауа-райы жағдайлар (қатты мұзды аймақтар, күшті тайфун аймақтары) және ерекше көрініс (ландшафт интеграциясы) талаптары 330 кВ электр беру желісі жобалары үшін.

Ұсынылатын себептер: Qingdao Anbang New Energy компаниясының жеке зауыты 330 кВ электр беру желісін реттей алады бұрыштық болат мұнараның биіктігі, құрылымдық пішіні, материалы, коррозияға қарсы стандарттары және жүк көтеру қабілеті жоба сызбаларына, жер бедерін зерттеу есептеріне және тапсырыс беруші ұсынған метеорологиялық деректерге әр түрлі арнайы жобаларды қанағаттандыратын бір реттік қызметте дизайн, өндіру және орнату бойынша нұсқаулық талаптар.

Нақты жағдайлар

Гансу Хекси дәлізі 330 кВ электр жеткізу желісі бұрышты болат мұнара жобасы

Жобаға шолу: Gansu Hexi үшін 50 метрлік портал мұнараларының 12 жиынтығы жеткізілді Жергілікті құрғақ, желді және көктайғақ ауа-райына бейімделген 330 кВ дәлізді электр жеткізу желісінің жобасы көлденеңінен шығанақ қашықтығы 300 м. Өткізгіш түрі: 2×LGJ400/35, жерге тұйықтау сым түрі: JLB20A-120.

Іске асыру әсері: Мұнараларда Q345B жоғары сапалы бұрыштық болат және жақсартылған қолданылады коррозияға қарсы процестер, 29 м/с жергілікті желдерге және 10 мм мұз жүктемелеріне сәтті төтеп береді. Орнату уақыты болды 25%-ға қысқарды және мұнаралар бүгінгі күнге дейін ақаусыз жұмыс істеп, жергілікті желілік дәліздің кептелісін тиімді түрде жеңілдетеді, аймақтық электр беру тұрақтылығын қамтамасыз ету және Гансу электр энергетикасы мемлекеттік желісінің жоғары бағасын алу Компания.

Шаньдун Циндао 330кВ қосалқы станциясының шығыс желісінің бұрыштық болат мұнарасы жобасы

Жобаға шолу: Шығу үшін 35 метрлік портал түріндегі мұнаралардың 8 жиынтығы қамтамасыз етілді. Циндаодағы 330 кВ қосалқы станцияның желілік жобасы, қосалқы станцияны магистральдық желімен байланыстырады. Қала маңындағы рельефке бейімделген шектеулі жермен және біріктірілген қоршаған ортамен.

Іске асыру әсері: Өнім ықшам құрылымға және ыңғайлы орнатуға ие, жерді қатаң бақылайды кәсіп. Вертикальдық және жүк көтергіштігі жобалық стандарттарға сәйкес келеді, бұл ретте трансмиссиялық қажеттіліктерге тамаша сәйкес келеді қосалқы станцияның шығыс соңы, 330 кВ жоғары вольтты қуаттың тұрақты шығуын тиімді қамтамасыз етеді, жаңартуды қолдайды. Циндаоның аймақтық электр желісі және мемлекеттік желі арқылы қабылдаудан өтеді.

Шэньси Вэйнань 330 кВ электр беру желісін қайта құру бұрышты болат мұнара жобасы

Жобаға шолу: Вэйнандағы 330 кВ Луолинг желісі мұнараларын жаңарту және биіктігін арттыру жобасына қатысты, Шэньси, 40 метрлік күшейтілген 330 кВ электр беру желісінің бұрыштық болат мұнараларының 9 жиынтығын жеткізеді (оның ішінде 4 деформация мұнарасы), ескі цемент қос тіректерін ауыстыру, қауіпсіздіктің жеткіліксіз қашықтығы мен табиғи әсерге әлсіз төзімділік мәселелерін шешу қолданыстағы желілердегі апаттар.

Іске асыру әсері:Жоғары беріктік пен тұрақтылықтың арқасында олар болды үздіксіз жаңбырлы ауа-райында сәтті орнатылып, қатты жаңбырға және төтеп берудің тамаша мүмкіндігін көрсетеді қатты желдер. Қайта құрудан кейін желінің жұмыс тұрақтылығы айтарлықтай жақсарды, тиімді болдырмайды бастап Хэнань қаласындағы Линбао түрлендіргіш станциясын электрмен жабдықтауға сенімді қолдау көрсететін ауқымды электр қуатының үзілуі Вэйнан аймағын және 10 күндік қарқынды қалпына келтіру тапсырмасын сәтті аяқтады.
