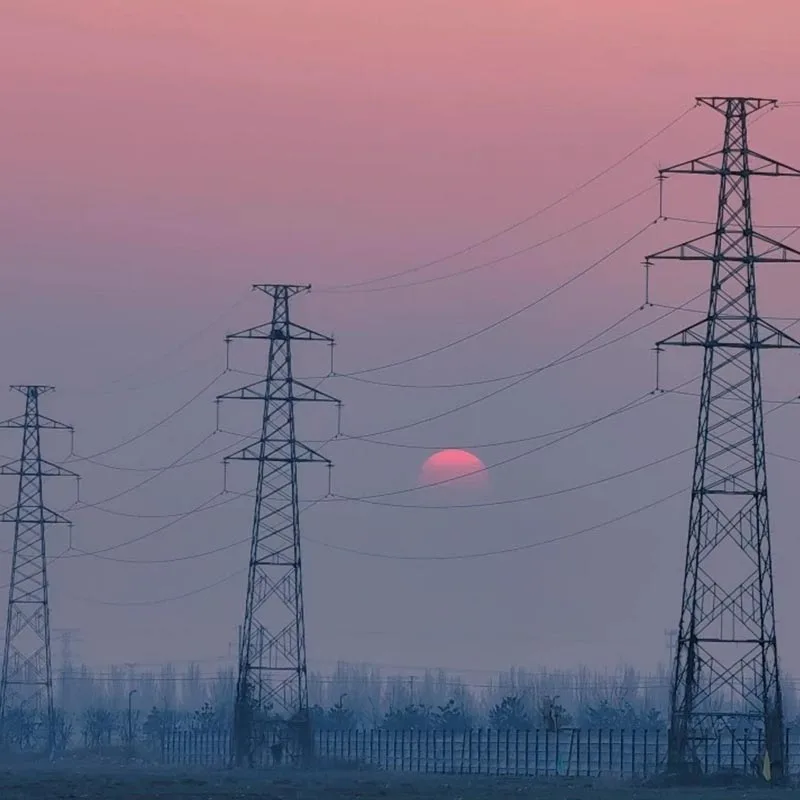

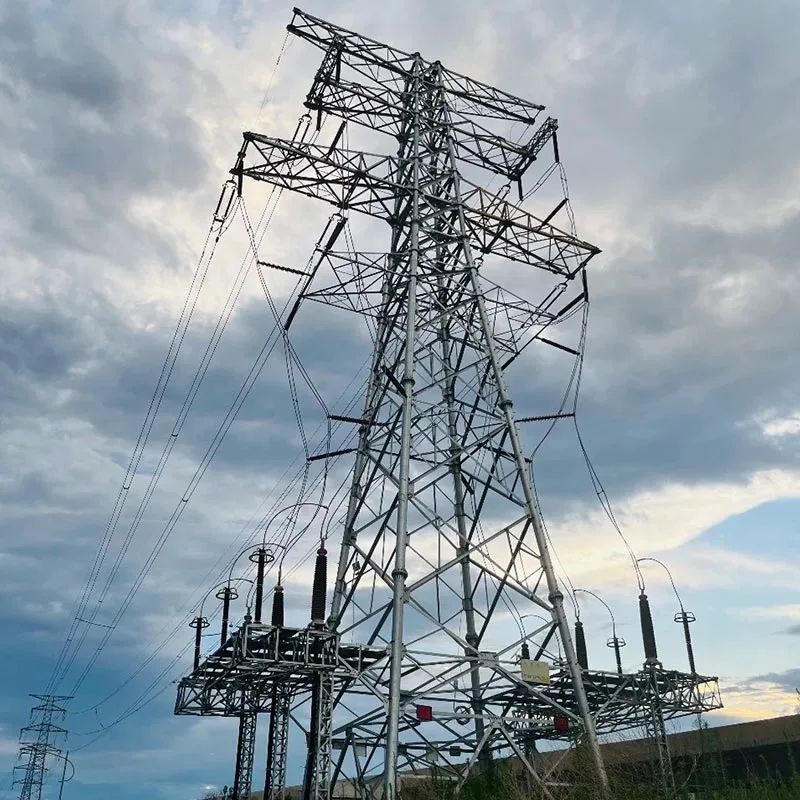

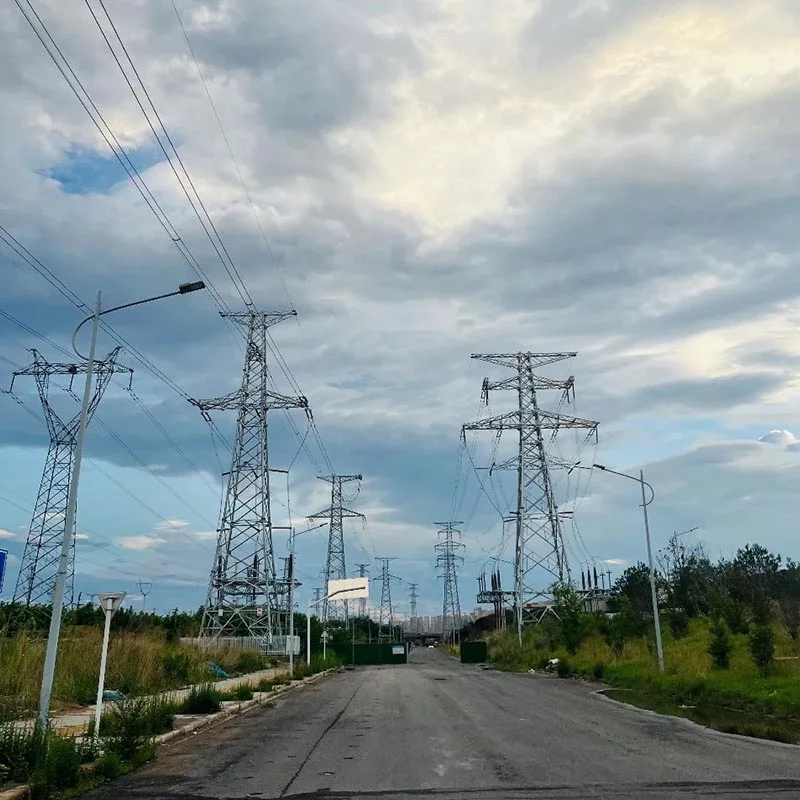

220кВ электр беру желісі бұрышты болат мұнара

Циндао Анбанг Жаңа Энергиясының 220 кВ электр беру желісінің бұрыштық болат мұнаралары қолдауымен жасалған. Циндао Цзяочжоу заманауи химия зауыты. Олар торлы болты бар Q355B және Q420 сияқты жоғары берік бұрышты болаттарды пайдаланады. байланыс құрылымы.

Ұлттық және халықаралық стандарттарға сәйкес қатаң түрде әзірленген және шығарылған, олар жоғары беріктікті, жоғары коррозияға төзімділікті, оңай орнатуды және тұрақты қолдауды қамтамасыз ететін күшті бейімделуді біріктіреді 220 кВ жоғары вольтты электр беру желілері үшін.

Олар жазықтарда, таулы аймақтарда, жағалау аймақтарында және кеңінен қолданылады әртүрлі елдерде жаңа энергетикалық жүйелердің құрылысына ықпал ететін басқа да әртүрлі рельефтер.

Негізгі артықшылықтар

Максималды құрылымдық беріктік, керемет апатқа төзімділік: 220кВ электр жеткізу желісі үшбұрышты/төртбұрышты торлы құрылымдармен жасалған, негізгі материалдың қалыңдығы ≥8мм, сейсмикалық төзімділік жоғарылаған бұрыштық болат мұнара VIII деңгейге дейін, 12 деңгейлі дауылға, 50 мм мұз жамылғысына және қатты жауын-шашынға төтеп бере алады. Ол тұрақты жұмыс істейді жағалық тайфун аймақтары мен таулы желге бейім аймақтар, жүктемені біркелкі бөлу және салада жетекші аударылуына қарсы өнімділік.

Зауыттық интеллектуалды өндіріс дәлдікпен, бүкіл процесс барысында бақыланатын сапа: Циндао Цзяочжоуда CNC кесу, интеллектуалды тесу және толық автоматтандырылған ыстық мырышпен қаптау бар өндірістік базасы бар. патенттелген арматуралық, дәнекерлеу және қалыптау құрылғыларымен жабдықталған процесс, құрамдас бөліктің дәлдігі ±1мм және 100% өнімдер зауыттан шығар алдында механикалық және коррозияға төзімділік сынақтарынан өтеді.

Коррозияға төзімді және берік, өмір бойы алаңдатпайды: Мұнара мырыш қабатының қалыңдығы ≥85μm болатын ыстық мырышталған қос қабатты коррозияға қарсы процесті пайдаланады, тұзды спрейге және қышқылдар мен сілтілерге төзімді, жағалаудағы ылғалды ортада қызмет ету мерзімі 30 жылдан астам, жиі техникалық қызмет көрсетуді қажет етпейді, жалпы өмірлік цикл шығындарын азайтады.

Жеңіл және тиімді орнату, күрделі сценарийлер үшін қолайлы: модульдік болт қосылымдары, қажет емес үлкен жабдық үшін, орнында жылдам құрастыру; әр түрлі рельефтерге және ауа райына бейімделген мұнара дизайны шарттар, құрылыс мерзімін 30%-дан астам қысқартады.

Интеллектуалды қолдау жаңартулары, тиімді және дәл пайдалану және техникалық қызмет көрсету: Қосымша еңкейту бұрыш, жел жылдамдығы, мұздануды бақылау және электр желісін жіберу арқылы нақты уақытта деректерге қол жетімді бейне терминалдар, күй туралы тәулік бойы хабардар болуға және ақауларды ертерек ескертуге қол жеткізу, пайдалану және техникалық қызмет көрсету тиімділігін арттыру 30%-дан астам.

Өнім мәліметтері

Негізгі материал: Мұнарада Q355B/Q420 беріктігі жоғары ыстықтай илектеу қолданылады тең бұрышты болат, аққыштық шегі ≥355МПа, механикалық қасиеттері стандарттарға сәйкес келеді.

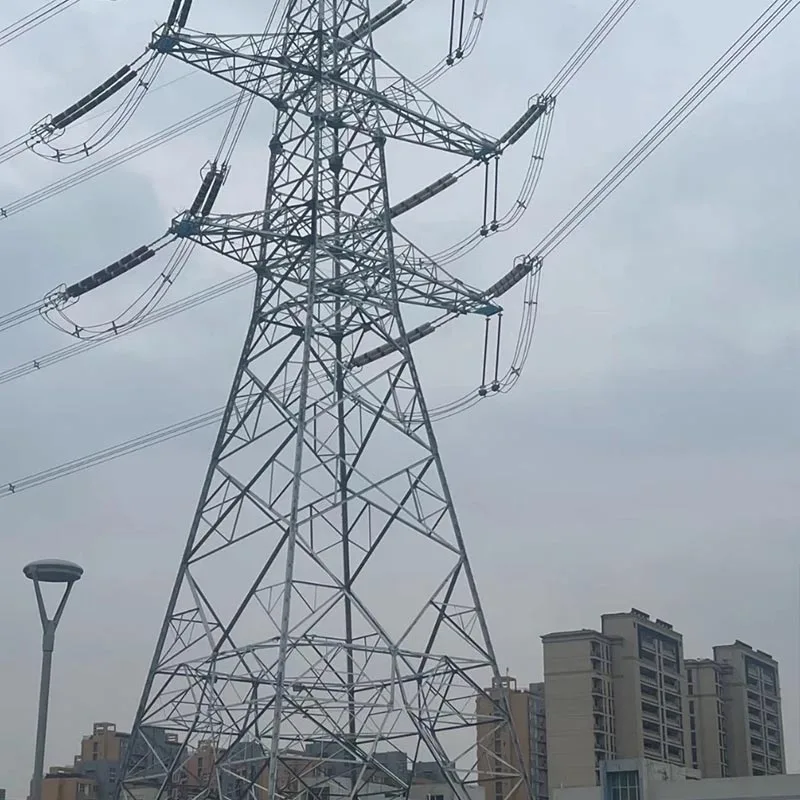

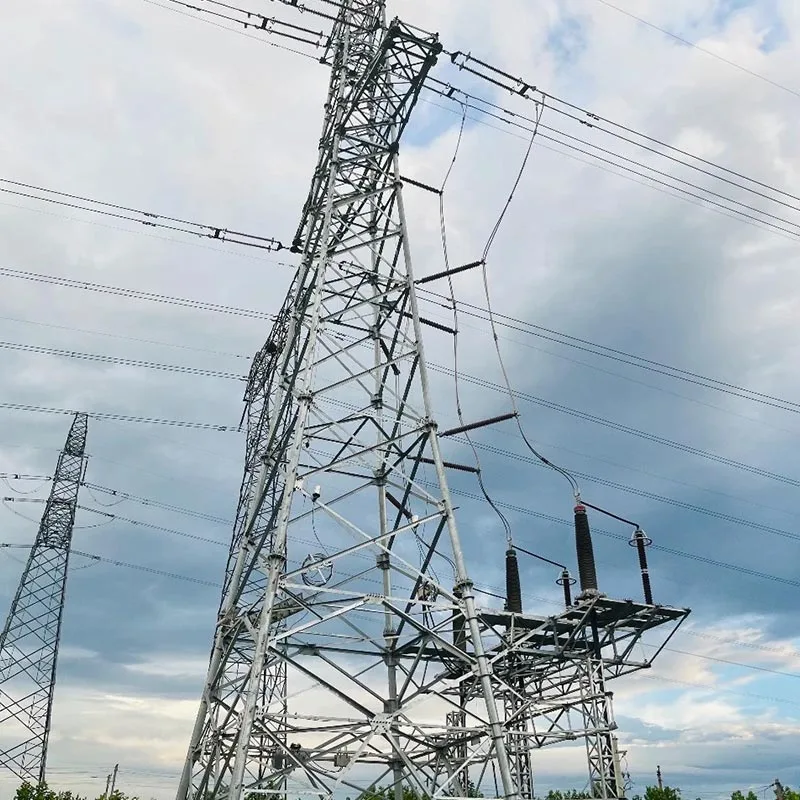

Құрылымдық пішін: 220кВ электр беру желісі бұрыштық болат мұнарасы - бұл торлы өздігінен жүретін мұнара, оның ішінде тостаған тәрізді, құрғақ кейіпкер тәрізді, мысық басы тәрізді, жинақы түрлері, биіктігі 25–60м, кернеу деңгейі 220кВ.

Қосылу процесі: 8,8 дәрежесі жоғары болт қосылымы, орнында дәнекерлеу жоқ, жоғары құрастыру дәлдік, күшті тұрақтылық.

Коррозияға қарсы өңдеу: Толық автоматты ыстық мырыштау, біркелкі және тығыз мырыш қабаты, в GB/T 13912 және басқа халықаралық стандарттарға сәйкестік.

Негіздің үйлесімділігі: сатылы іргетастармен, құйылған қадалармен, жартас якорьмен жабдықталған әр түрлі геологиялық жағдайларға қолайлы іргетас.

Патенттелген мүмкіндіктер: Көптеген патенттерге ие, соның ішінде болат құрамдас арматура, мұнара негізі дәнекерлеу құрылғылары және қалыптау түзету, құрылымдық тұрақтылық пен өңдеу дәлдігін арттыру.

Өнімді қолдануды таңдау

Жазықтар және ашық жерлер: Кесе тәрізді немесе тік мұнараларға артықшылық беріңіз. өткізгіштердің реттелген орналасуы, алыс қашықтыққа, жоғары қуатты электр беру желілеріне жарамды.

Таулы және таулы аймақтар: Үкі тәрізді немесе шағын ізі бар, тамаша мұнараларды таңдаңыз жел мен мұзға төзімділік, күрделі рельефке және тар өткелдерге бейімделген.

Жағалаудағы тайфун/тұз шашатын аймақтар: Тапсырыс бойынша күшейтілген коррозияға қарсы мұнаралар, қалыңдатылған мырыш жабын, беріктігі жоғары негізгі материалдар, тайфундарға және тұз бүріккіш коррозияға қарсы тұру, жағалаудағы қауіпсіздікті қамтамасыз ету электр желілері.

Жаңа энергетикалық желіге қосылу желілері: Жел энергиясы мен фотоэлектрден шығатын желілер үшін қолайлы үлкен көлденең қимасы бар өткізгіштерді қолдайтын негіздер, жаңа құрылғылардың жоғары қуатты, ұзақ қашықтыққа беру қажеттіліктерін қанағаттандырады. энергия.

Қала маңындағы трансмиссия: Ықшам мұнара түрі, жерді пайдалануды азайту, электр қауіпсіздігін теңестіру және қалалық ландшафттық бейімделу.

Anbang таңдау себептері

Жергілікті өндірістің күші: Циндаодағы Цзяочжоу қаласындағы жеке зауыт, жарғылық капиталы 50 миллион юань, он жылдан астам уақыт бойы электр жеткізу мұнараларымен айналысады, тұрақты өндірістік қуат, уақтылы жеткізу және ұлттық желілік жобаларға қызмет көрсету.

Техникалық патенттік қорғау: Трансмиссиялық тіректерге, оңтайландырылған құрылымдарға арналған бірнеше негізгі патенттер және процестер, өнім өнімділігі салалық стандарттардан жоғары және жоғары қауіпсіздік пен сенімділік.

Толық процесті қызмет көрсету кепілдігі: Жобалаудан, өндіруден және тасымалдаудан орнатуға дейін нұсқаулық және сатудан кейінгі пайдалану және техникалық қызмет көрсету, жылдам жауап беретін және алаңдатпайтын бір терезе шешімі сатудан кейінгі.

Ұлттық стандартты сапа сертификаты: Ұлттық және халықаралық желіні қатаң сақтау және салалық стандарттар, шикізаттың қадағалануын, процестің сапасын тексеруді және дайынды қоса алғанда, үш реттік тексерулер әрбір мұнара үшін шығарылған білікті есеппен өнімді сынау.

Жаңа энергетикалық стратегиялық ынтымақтастық: Жаңа энергия қуатын, жаңа қуат жүйелерімен үйлесімді өнімдерді қолдауға бағытталған, «қос көміртегі» мақсаттарына және ұлттық және халықаралық электр желілерінің құрылысын жаңартуға көмектесу.
