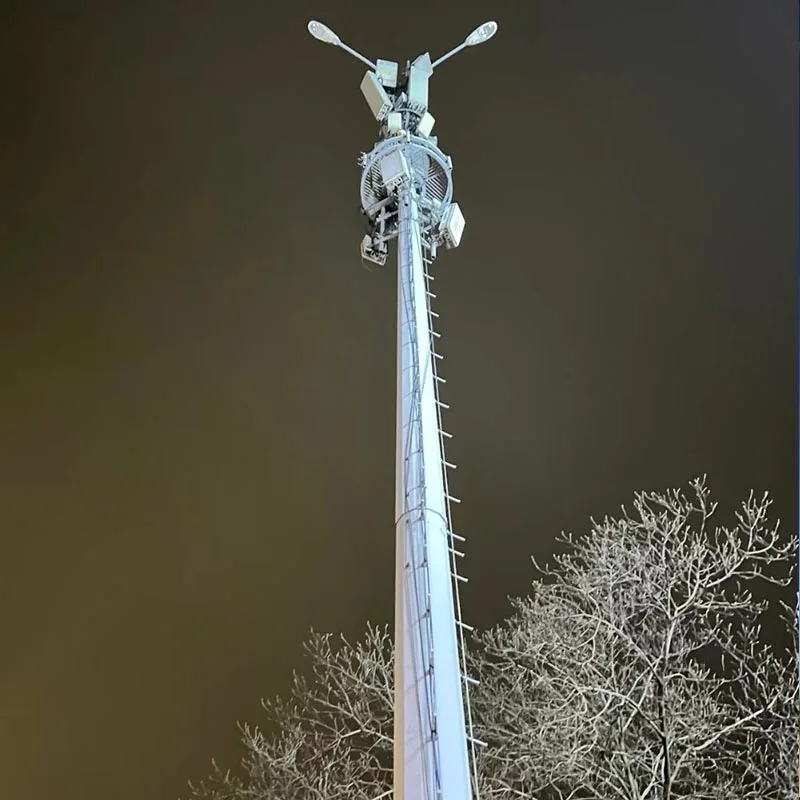

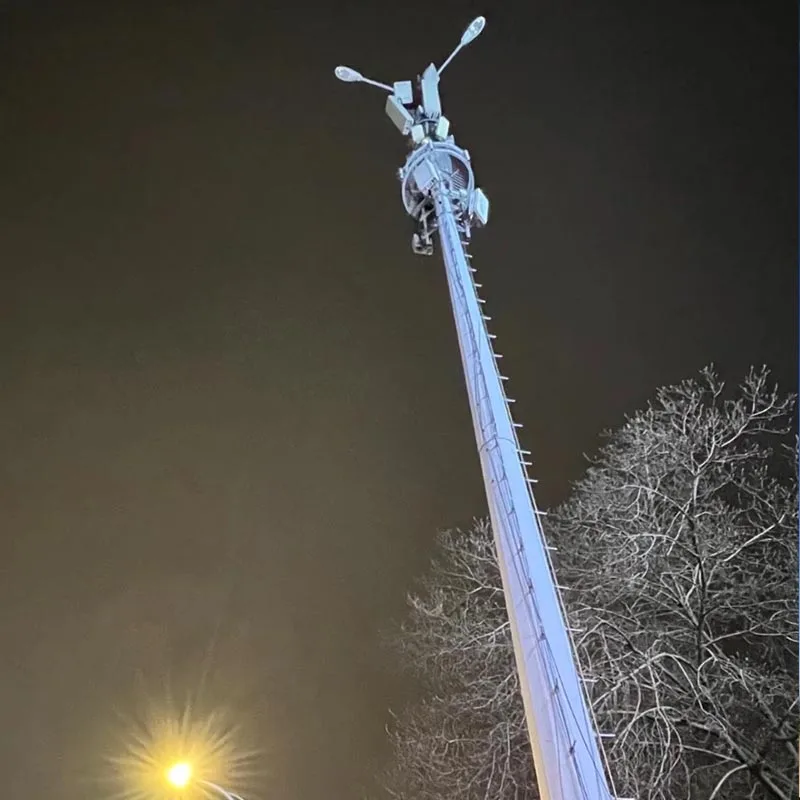

Құбырлы болат телекоммуникациялық мұнара

Qingdao Anbang New Energy's Tubular Steel Telecom Tower негіз ретінде Q355B сияқты жоғары берік болат құбырларды пайдаланады. модульдік дизайнды және ыстық мырыштауды коррозияға қарсы процестерді қабылдайтын материал.

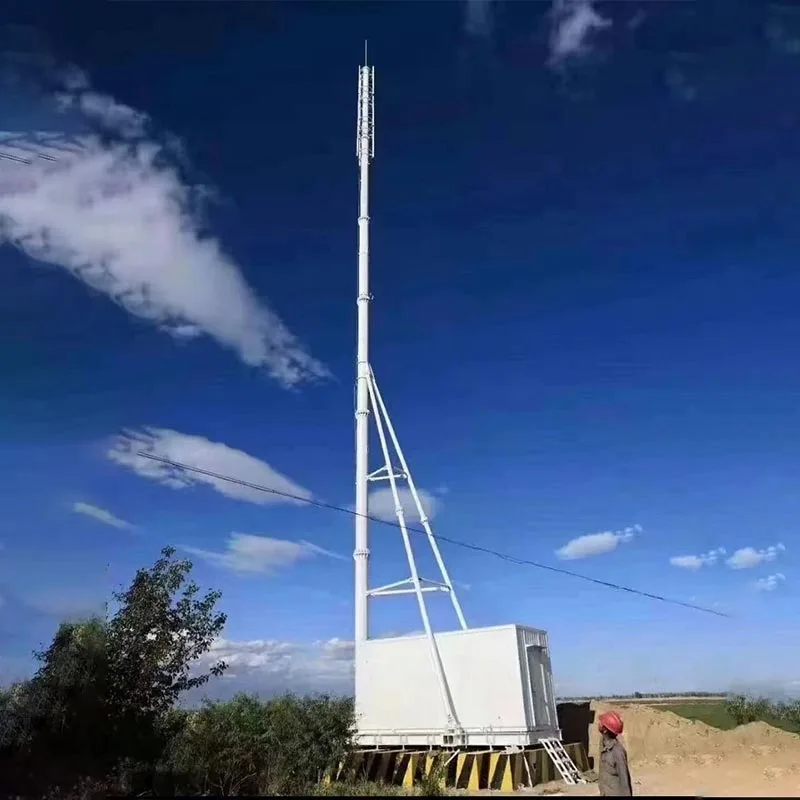

Олар бірнеше құрылымды қамтиды түрлер, соның ішінде бір құбырлы және үш құбырлы конструкциялар, әртүрлі байланыс сценарийлері үшін қолайлы.

Құбырлы болат байланыс мұнаралары құрылымдық тұрақтылық, оңай орнату, коррозияға төзімділік, беріктігі және жинақы ізі.

Олар әртүрлі күрделі орталарда ұзақ уақыт қызмет ете алады, соның ішінде қалалық, тиісті салалық стандарттарды қатаң сақтай отырып, таулы және жағалаудағы аймақтар.

Олар таптырмас негізгі тірек болып табылады қазіргі заманғы коммуникация желілерін салудағы жабдық тұрақты берілуіне сенімді кепілдік береді байланыс сигналдары.

Өнімнің артықшылықтары

Ұзақ мерзімді коррозияға төзімділік

Tubular Steel Telecom Tower интегралды қабылдайды мырыш қабатының қалыңдығы ≥85 мкм, тығыз мырыш-темір қорытпасының қорғаныс қабатын құрайтын ыстық мырыштау процесі, физикалық оқшаулауға және электрохимиялық қорғанысқа қол жеткізу.

Ол тұз спрейінен коррозияға тиімді қарсы тұрады, ылғалдылық, өнеркәсіптік ластаушы заттар және басқа факторлар, сыртқы пайдалану мерзімі 30 жылдан астам, айтарлықтай кейінгі техникалық қызмет көрсету шығындарын азайтады және жағалаудағы және өнеркәсіптік сияқты қатал орталарға жарамды ластану аймақтары.

Тұрақты құрылым

Дөңгелек немесе үшбұрышты құбырлы көлденең қималармен жобаланған мұнара кернеудің біркелкі таралуы және жоғары иілу қаттылығы бар. Оның желге төзімділік коэффициенті 20%-40% төмен дәстүрлі бұрыштық болат мұнаралар.

Ол 11-деңгейдегі қатты желге, 8 баллдық жер сілкінісіне және көктайғаққа төтеп бере алады 5-10 мм жүктемелер. Мұнараның тегіс сызықтары бар және қатты жел кезінде оңай құлап кетпейді.

Оның құрылымы қауіпсіз және сенімді, ұлттық болат конструкциясының дизайн кодтары мен мұнара діңгектерін жобалау стандарттарына сәйкес келеді.

Орнату және тасымалдау оңай

Құбырлы болат байланыс мұнарасы зауытта құрастырылған модульдік өндірісі бар және кірістіру немесе фланецті болт қосылымдары арқылы жалғанған, бұл жерде дәнекерлеуді қажет етпейді. The биіктікті икемді түрде реттеуге болады, ал құрастыруды үлкен жүк көтергіш жабдықсыз орнында тез аяқтауға болады, құрылыс уақытын 30%-50%-ға қысқарту. Кішкентай түтіктерді сақтайтын үлкен түтік бар кірістірілген орауыш Тасымалдау кеңістігінің 40%-60%, қалааралық тасымалдау шығындарын айтарлықтай төмендетеді.

Кеңістікті үнемдеу

Құбырлы болат байланыс мұнарасының ықшам құрылымы кішірек талап етеді дәстүрлі бұрыштық болат мұнаралармен салыстырғанда жер көлемінің 30%-дан астамын үнемдеу.

Оның икемді сайт таңдауы оны тығыз қалалық аудандарға, таулы аймақтарға және күрделі жер бедері бар шалғай жерлерге қолайлы етеді. Арнаулы 5G/6G базалық станциялары, микротолқынды пеш сияқты әртүрлі сценарийлерді қанағаттандыру үшін 10-60 метр биіктіктерді қамтамасыз етуге болады. байланыс, апаттық байланыс.

Бақыланатын сапа

Материалды пайдалану жоғары беріктігі жоғары премиум болат құбырлардан жасалған 97%, мұнарада толық автоматтандырылған дәнекерлеу, CNC кесу өндірістік желілері және қатаң сапаны тексеру бар. дәнекерлеу ақауларын анықтау және мырыш қабатын сынау.

Өндіріс GB/T сияқты ұлттық және салалық стандарттарға сәйкес келеді және YD/T, толық сертификаттаумен, тұрақты өнімділікпен, әртүрлі байланыстардың қатаң талаптарына жауап береді жобалар.

Модельді қалай таңдауға болады

Байланыс сценарийі бойынша таңдаңыз

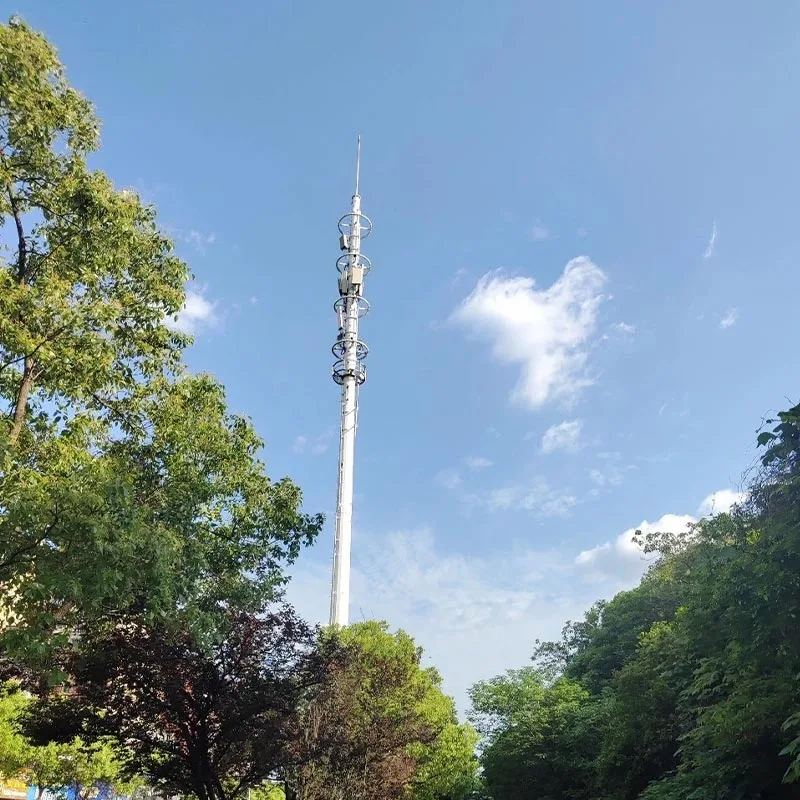

Қалалық 5G базалық станциясы: Бір құбырлы құбырлы болат байланыс мұнарасын таңдаңыз, биіктігі 15-30 метр, қарапайым және эстетикалық жағымды құрылым, шағын ізі, тар қалалық учаскелерге жарамды және икемді болуы мүмкін шатырларда, көше бұрыштарында және басқа жерлерде орнатылған.

Сыртқы кең қамту базалық станциясы: Биіктігі 30-60 болатын үш құбырлы болат байланыс мұнарасын таңдаңыз метр, жел мен жер сілкінісіне төзімділігі жоғары, таулар мен жазықтар сияқты ашық жерлерге жарамды, қалааралық сигналды қамтуға қол жеткізу.

Төтенше/уақытша байланыс: Биіктігі 10-20 болатын жеңіл құбырлы болат байланыс мұнарасын таңдаңыз есептегіштер, жылдам модульдік жинақ, апаттық байланыс пен уақытша сигналды қамтуды қамтамасыз ету үшін жылдам орналастырылуы мүмкін қажеттіліктер.

Қоршаған орта жағдайлары бойынша таңдаңыз

Жағалау/Жоғары коррозия аймағы: Мырыш жабыны бар жоғары коррозияға төзімді құбырлы болат байланыс мұнарасын таңдаңыз қалыңдығы ≥100μm, тұз бүріккіш коррозияға төзімділікті арттырады және өнімнің қызмет ету мерзімін ұзартады.

Қатты жел/жер сілкінісі аймағы: Көлденең қимасын оңтайландыратын арматураланған құбырлы болат байланыс мұнарасын таңдаңыз қабырға қалыңдығының дизайны, жел мен жер сілкінісіне төзімділік көрсеткіштерін жақсарту, құрылымдық тұрақтылықты қамтамасыз ету экстремалды орталар.

Қашықтағы/Күрделі рельеф: Ыңғайлы жеңіл, тар негізді құбырлы болат байланыс мұнарасын таңдаңыз үлкен құрылыс машиналарын қажет етпейтін тасымалдау және орнату жағдайлары, құрылысты қысқарту қиындық.

Жүктеу талаптары бойынша таңдаңыз

Жеңіл жүктеме сценарийі (бір антенна жинағы): Қабырғасының қалыңдығы 6-10мм болатын құбырлы болат байланыс мұнарасын таңдаңыз, жеңіл құрылым, үнемді, тұрақты сигнал беру қажеттіліктерін қанағаттандырады.

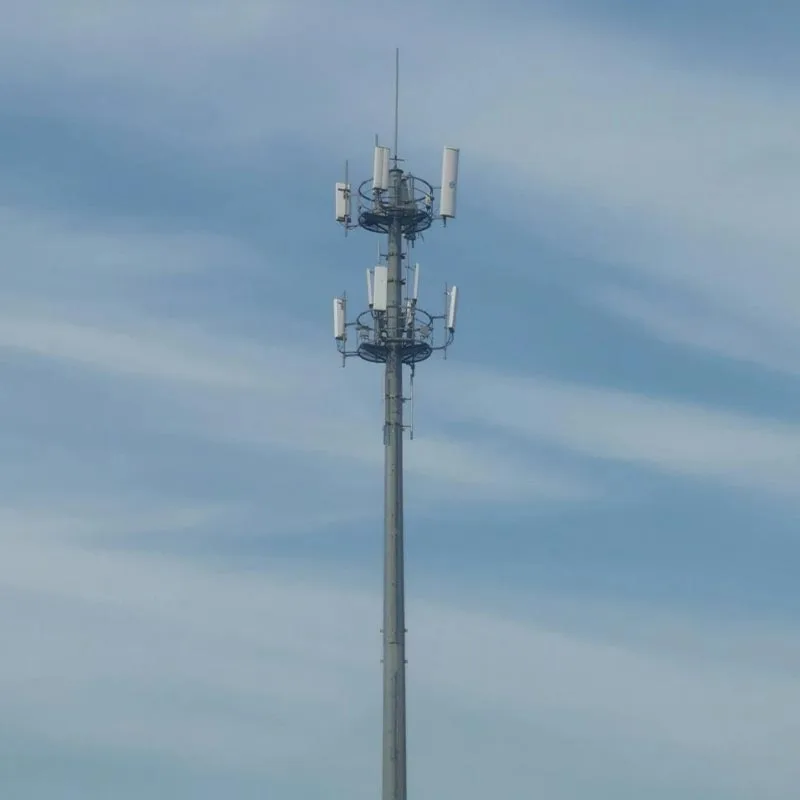

Ауыр жүктеме сценарийі (бірнеше антенналар, микротолқынды пеш жабдығы): Арматураланған құбырлы болат байланыс мұнарасын таңдаңыз қабырғасының қалыңдығы 10-16 мм, жүк көтеру қабілетін жақсартады, бірнеше құрылғыларды орнатуға жарамды және құрылымдық тұрақтылық.

Қолдану бойынша сақтық шаралары

Орнатпас бұрын құбырлы болат телекоммуникациялық мұнарасының тақтайшасының дизайн сызбасына сәйкес келетінін тексеріңіз параметрлерін анықтаңыз және мұнара корпусының, фланецтердің, болттардың және басқа компоненттердің тұтастығын тексеріп, олардың жоқтығына көз жеткізіңіз. деформация, зақымдану немесе мырыш қабатының пиллингі. Барлық керек-жарақтар аяқталған кезде ғана құрылысты жалғастырыңыз.

Көтеру кезінде мырышталған қабатқа болат сымдармен зақым келтірмеу үшін жоғары берік нейлон арқандарды пайдаланыңыз; кезінде орнату, 1/1000-ден аспайтын ауытқумен вертикалдылықты бақылау үшін теодолитті пайдаланыңыз. Фланецті болттар болуы керек белгіленген моментке дейін қатайтыңыз және тығыздағышты күшейту үшін қажет болған жағдайда қосылым бөліктеріне шыны желімін қолдануға болады.

Мұнара іргетасы сенімділікті қамтамасыз ету үшін анкерлік болттармен бекітілген дизайн талаптарына сәйкес келетін бетонды пайдалануы керек құбырлы болат байланыс мұнарасымен қосу; жерге тұйықтау кедергісі ≤10Ω болуы керек және тиімділігі найзағайдан жабдықтың зақымдалуын болдырмау үшін жерге қосу жүйесін жүйелі түрде тексеру керек.

Құбырлы болат байланыс бетінде дәнекерлеуге, кесуге және басқа операцияларға қатаң тыйым салынады. мұнара. Егер өзгерту немесе қосымша жабдық қажет болса, өндірушімен алдын ала хабарлаңыз. Кейін модификациясы, болат коррозиясының алдын алу үшін ыстық мырыштау коррозиядан қорғауды қайта қолдану қажет.

Құбырлы болат байланыс мұнарасын жүйелі түрде тексеру және техникалық қызмет көрсету. Жағалау және жоғары коррозияға арналған аймақтарды, алты айда бір рет, ал басқа аймақтарды жыл сайын тексеру ұсынылады. Зақымдалған мырышты тез қалпына келтіріңіз қабаттарды орнатыңыз, босаған болттарды қатайтыңыз және құрылымдық деформацияның ықтимал қауіптерін тексеріңіз.

Кәсіпқой емес қызметкерлерге құбырлы болат байланыс мұнарасына шығуға қатаң тыйым салынады. Ескерту Қауіпсіз қашықтықты сақтау үшін мұнараның айналасына «Жоғары вольтты қауіп, аулақ болыңыз» сияқты белгілерді қою керек; қауіпсіздік құрылыс және техникалық қызмет көрсету кезінде қауіпсіздік пайдалану ережелерін қатаң сақтай отырып, қорғаныс болуы керек.
