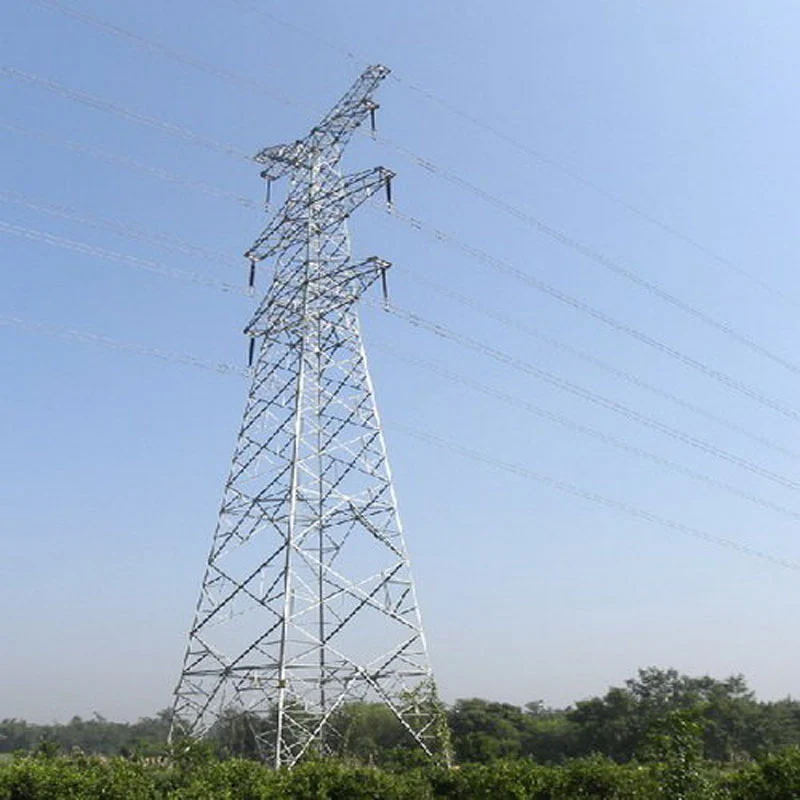

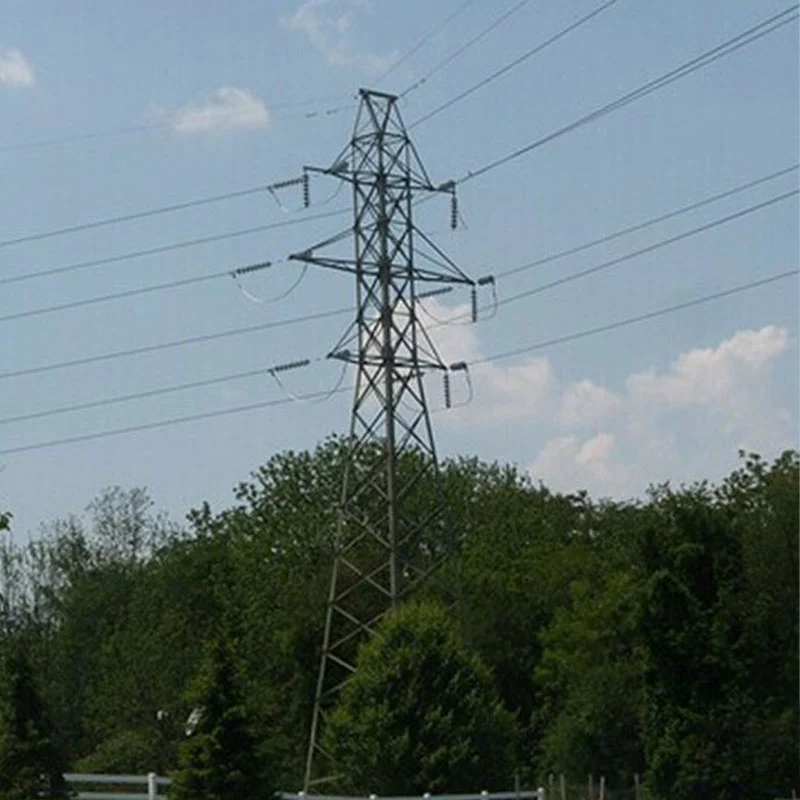

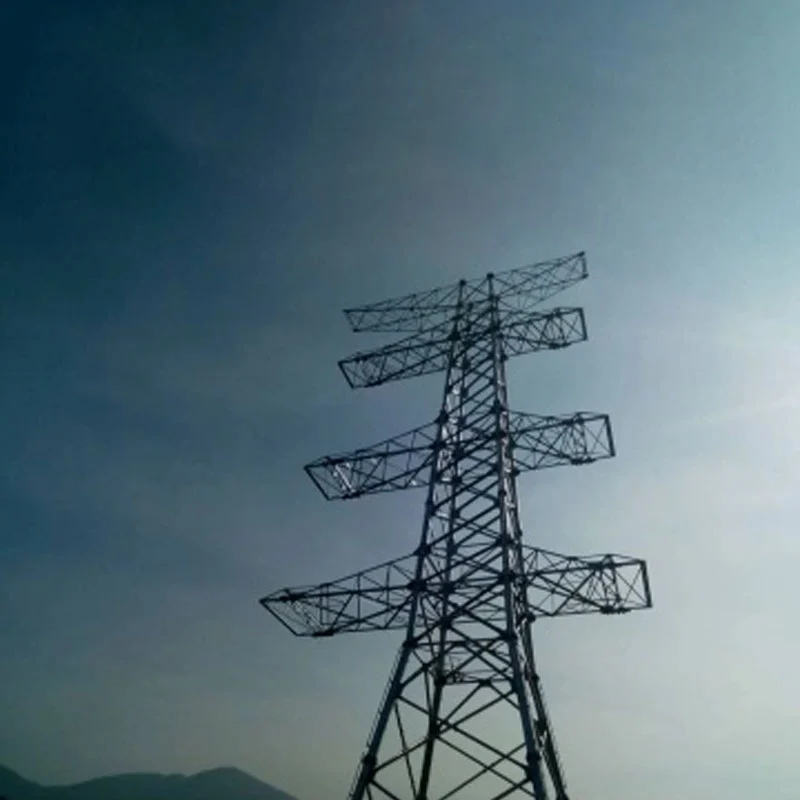

220кВ қос тізбекті торлы болат мұнара

Жетілген өндірістік жүйелерге сүйене отырып, біз стандартталған жыл сайынғы 50 000 тонна өндірістік қуаттылығымызбен мақтана аламыз. қамтамасыз ету үшін дәл кесу, роботты дәнекерлеу, интегралды пішіндеу және бетті қатаң өңдеуді қамтитын процедуралар құрылымдық біркелкілігі. Сапаны қамтамасыз ету үшін барлық өнімдер беделді механикалық өнімділік пен желге төзімділіктен өтеді ASCE және ұлттық қуат стандарттарына сәйкес келетін тексерілген кернеу коэффициенттері және желдің ығысуы бар сынақтар. Ол ISO сақтайды сапа менеджменті жүйесінің сертификаттары және үшінші тараптың толық сынақ есебі

Бұл мұнара отандық және шетелдегі негізгі электр желілері жобаларында, соның ішінде Индонезия Нусантарада кеңінен қолданылды 220 кВ желіні кеңейту жобасы. Ол тұрақты құрылымдық өнімділікті, ыңғайлы жерде құрастыруды және сенімділікті қамтамасыз етеді пайдалану қауіпсіздігі, әртүрлі кешендегі жоғары бейімделгіштік пен инженерлік беріктігі үшін дәйекті тануға ие болу орталар.

220кВ қос тізбекті торлы болат мұнараның қолдану сценарийлері

220кВ қос тізбекті торлы болат мұнара бір мұнарадағы екі тәуелсіз 220кВ беру тізбегін қолдайды. жақтау. Ол негізінен жермен шектелген аймақтарда қабылданған, тасымалдау дәліздерін айтарлықтай тарылтады және жерді сатып алуды қысқартады. екі бөлек бір тізбекті желімен салыстырғандағы шығындар.

Ол қала сыртындағы 220 кВ қосалқы станцияларды тығыз аудандарға қосатын қалалық кіріс және шығыс электр арналары үшін кеңінен қолданылады. жаңа жол дәліздерін алу қиын болатын елді мекендер. Мұнара азаюы арқылы таулы және таулы жерлерге сәйкес келеді іргетас жұмыстары және экологияның бұзылуы. Ол сондай-ақ өзендер, автомобиль жолдары және темір жолдар арқылы өту үшін қолайлы, өту тәртібін жеңілдету және тасымалдау мен навигациядағы кедергілерді азайту.

Жалпы қолданбаларға өнеркәсіптік жүктеме орталықтары мен желдің шығыс беру тізбектері үшін қуат беру желілері жатады және күн энергиясының базалары. Дегенмен, оның кемшіліктеріне назар аудару керек: мұнараның ауыр жүктемелері, жоғары тәуекел мұнараның зақымдануы кезінде екі тізбектің бір уақытта істен шығуы, сондай-ақ найзағайдан қорғау және электромагниттік тазарту дизайны.

220 кВ қос тізбекті торлы болат мұнараға арналған стандартты техникалық қызмет көрсету нұсқаулары

Тұрақты техникалық қызмет көрсету 220 кВ қос тізбекті торлы болат тіректердің құрылымдық қауіпсіздігін және тұрақты электрмен қамтамасыз етілуін қамтамасыз етеді. Кәдімгі визуалды тексерулер жыл сайын ұйымдастырылатын жан-жақты егжей-тегжейлі тексерулермен тоқсан сайын жүргізіледі.

Мұнараның негізгі корпустарын, бұрыштық болат құрамдас бөліктерін және қосқыш болттарды коррозияға, деформацияға, жарықтар мен босаңсуларға тексеріңіз бекіткіштер. Коррозияға қарсы жабындарды және ыстық мырышталған беттерді тексеріңіз; қай жерде уақтылы жанасу бояуын жүргізу мырыштау қабыршақтайды. Жерге тұйықтау құрылғыларын тексеріп, жерге тұйықтау өткізгіштерінің бұзылмағанына және білікті жерге тұйықталуына көз жеткізіңіз қарсылық.

Мұнара іргетасын шөгу, жарықтар, су эрозиясы және еңістің тұрақсыздығына бақылау. Оқшаулағыш жолдарды тексеріңіз, зақымдану, ластану және қалыптан тыс қыздыру үшін фитингтер мен секіргіш қосылыстар. Қалқымалы заттарды, арамшөптерді және мұнара алаңдарының айналасындағы құрылыс қалдықтары.

Барлық ақауларды жазып алыңыз және жіктелген түзетуді орындаңыз. сияқты ауыр тәуекелдер үшін басымдықты өңдеу қажет құрылымдық бұрмалану және сынған арматура. Қатты жел, найзағай және көктайғақ сияқты төтенше ауа райынан кейін, арнайы патрульдік тексерулер дереу ұйымдастырылуы керек.

Айырмашылықтары мен маңыздылығы: 220кВ қос тізбекті тор мұнарасы және 500кВ торлы болат мұнарасы

Негізгі айырмашылықтар

1.Кернеу және тазарту: 220кВ қос тізбекті мұнара бір құрылымда 220кВ екі тізбекті фаза-фаза және жердегі саңылаулары кішірек өткізеді. 500 кВ мұнара өте жоғары кернеуде жұмыс істейді және ауаның бұзылуын болдырмау үшін әлдеқайда үлкен электр саңылауларын қажет етеді.
2.Мұнара құрылымы және өлшемі: 220кВ қос тізбекті мұнаралар салыстырмалы түрде ықшам. 500 кВ мұнаралардың көпшілігі биік, ауыр, үлкен жел жүктемелері мен өткізгіштердің кернеуіне төтеп беру үшін үлкен көлденең тіректер мен күшті іргетастары бар.
3.Схема орналасуы: 220 кВ түрі дәліздерді үнемдеу үшін әдетте бір мұнарада екі тізбекті орналастырады. Стандартты 500кВ торлы мұнаралар қатаң электромагниттік шектеулерге байланысты негізінен бір тізбекті; қос тізбекті 500кВ мұнаралар сирек қолданылады.
4.Тасымалдау сыйымдылығы: 500 кВ желі үлкен қашықтыққа электр қуатын тасымалдау үшін әлдеқайда үлкен қуат беру мүмкіндігін береді. 220 кВ қос тізбекті желілер негізінен аймақтық қуат таратуды және жергілікті жүктемені қамтамасыз етеді.

Маңыздылығы

220 кВ қос тізбекті тіректер қала маңындағы және қалалық электр желілері үшін жерді пайдалануды оңтайландырады, электрмен жабдықтау сенімділігін арттырады аймақтық желілер ішінде. 500 кВ торлы мұнаралар ұзақ қашықтықтағы энергияны қамтамасыз ететін негізгі желінің негізін құрайды қуат базалары мен жүктеме орталықтары арасындағы беріліс. Мұнараны дұрыс таңдау құрылыс құнын, жер ресурстарын, беру шкаласы және тордың қауіпсіздігі.

Anbang 220кВ қос тізбекті торлы болат мұнараның артықшылықтары

(шамамен 200 сөз, ресми экспорттық техникалық нұсқасы) Anbang компаниясының 220 кВ қос тізбекті торлы болат мұнарасы сенімді, жаһандық электр желілері үшін үнемді үстеме беру шешімдері. Жоғары берік Q355/Q420 бұрыштық болатты қабылдау және ISO 1461 стандартына сәйкес қатаң ыстық мырыштау, мұнара коррозияға қарсы жоғары өнімділікке қол жеткізеді және Жағалау, таулы және ішкі күрделі рельеф үшін жарамды 50 жылдық дизайнның қызмет ету мерзімі.

Тәуелсіз инженерлік топтардың қолдауымен Anbang IEC және GB стандарттарына сәйкес бейімделген құрылымдық дизайнды ұсынады желдің әртүрлі жылдамдығы, мұз жамылғысы және қиылысу талаптарын қанағаттандыру. Оңтайландырылған тордың орналасуы механикалық тұрақтылыққа кепілдік береді болаттың жалпы тұтынуын бақылау кезінде жүктемені бөлу, жобалық инвестицияны қысқарту.

Барлық компоненттер сайтта оңай құрастыру үшін дәл саңылау сәйкестігімен CNC өңделеді. Жеткізу алдындағы тексеруді аяқтаңыз өлшемдік дәлдік пен болттарды бекіту сапасын қамтамасыз етеді. Anbang толық бір терезе қызметтерін ұсынады, соның ішінде сурет салу оңтайландыру, дайындау, орау және техникалық басшылық. Біздің мұнаралар беру дәлізінің енін тиімді үнемдейді бүкіл әлем бойынша EPC мердігерлері мен энергия операторлары тарапынан тұрақты түрде мойындалған қалалық және жаңартылатын энергия жобалары.

Жиі қойылатын сұрақтар — 220кВ қос тізбекті торлы болат мұнара

Каталог, баға белгілеу құжаты және клиенттік байланыс үшін қолайлы

1-сұрақ: 220кВ қос тізбекті торлы болат мұнара дегеніміз не?

A: Бұл бір торлы болатта екі тәуелсіз 220 кВ қуат тізбегін тасымалдайтын үстеме беріліс мұнарасы. құрылымы. Бұл екі бөлек бір тізбекті мұнара желілерімен салыстырғанда жер дәлізін үнемдеуге көмектеседі.

2-сұрақ: Сіздің мұнараларыңыз қандай стандарттарға сәйкес келеді?

A: Біз GB ұлттық стандарттарын, IEC техникалық сипаттамаларын ұстанамыз. Біз дизайнды клиенттің талаптарына сәйкес реттей аламыз жел жүктемесі, мұздың қалыңдығы және аймақтық орта.

3-сұрақ: Сіз қандай болат материалды және коррозияға қарсы өңдеуді қабылдайсыз?

A: Негізгі материал Q355B / Q420B бұрыштық болат. Барлық компоненттер ұзақ уақытты қамтамасыз ету үшін ыстық мырыштауды (ISO 1461) қабылдайды коррозияға қарсы қызмет ету мерзімі.

4-сұрақ: Дизайндың қызмет ету мерзімі қандай?

A: Стандартты дизайнның қызмет ету мерзімі қалыпты техникалық қызмет көрсету жағдайында 50 жылға жетеді.

5-сұрақ: Бұл мұнаралар қандай рельефтік сценарийлерге сәйкес келеді?

A: Қала маңындағы аймақтарға, таулы аймақтарға, өзен өткелдеріне, тас жол/темір жол өткелдеріне, жел станциясына және күн энергиясына қолайлы дәліз ені шектелген шығыс желілері.

6-сұрақ: Сіз теңшелген мұнара дизайнын ұсына аласыз ба?

A: Иә. Біздің инженерлік команда мұнара үлгісін, биіктігін, көлденең қолдың орналасуын маршрутты зерттеу деректері, жел негізінде оңтайландыра алады жылдамдық, мұздану жағдайы және қиылысу талаптары.

7-сұрақ: Сіздің өндірісті тексеру процесі қандай?

A: CNC кесу, бұрғылау, мырыштау алдында сынақ фитингтерін жинау. Өлшемді тексеру, мырыштау қалыңдығы сынау және тиеу инспекциясы жөнелту алдында жүзеге асырылады.

8-сұрақ: Екі тізбекті мұнараның жұмысы үшін назар аударуды қажет ететін негізгі тәуекелдер қандай?

A: Мұнара зақымдалса, екі тізбек те үзілуі мүмкін. Болттардың тығыздығына тұрақты техникалық қызмет көрсету, коррозияға қарсы жабын, іргетастың шөгуі және жерге тұйықталуға төзімділігі қажет.
